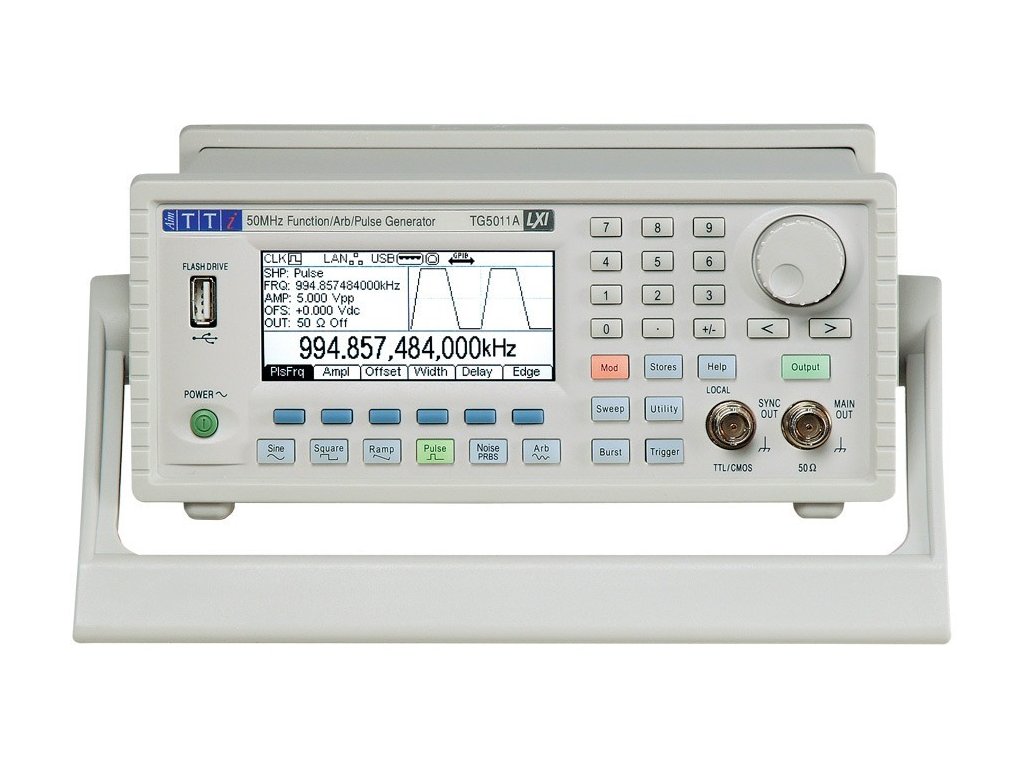

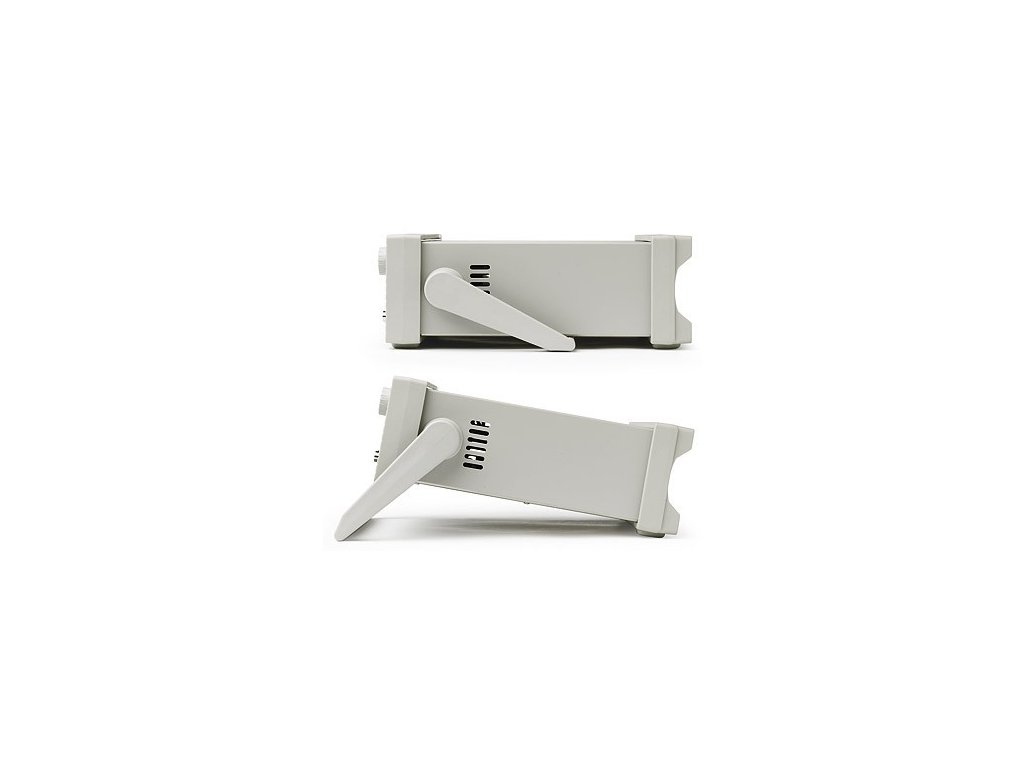

TTi TG5011A - generátor ľubovoľného priebehu (function/arbitrary/pulse)

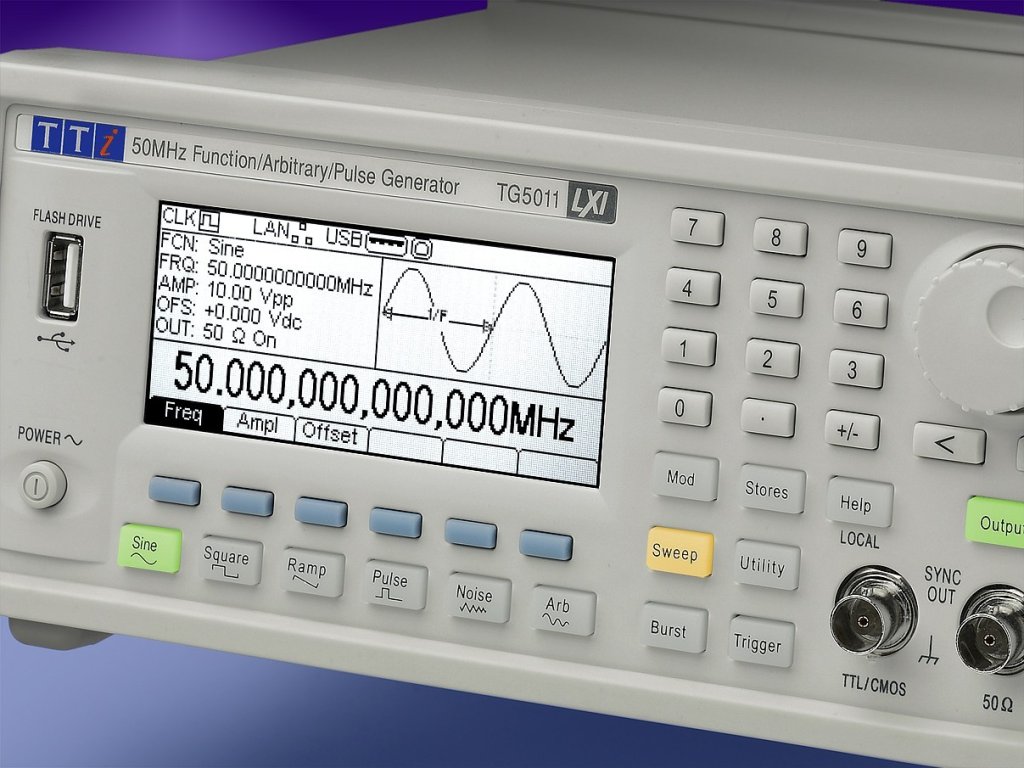

TTi TG5011 - 50MHz generátor ľubovoľného priebehu
TTi TG2511 - 25MHz generátor ľubovoľného priebehu
Oba prístroje generujú klasické priebehy ako sínus, obdĺžnik, píla, impulz a naviac ponúkajú možnosť definovať pribeh obsluhou. Zvolený sinál je možné modulovať, rozmietať, spúštať v dávkach a nastavovať množsvo ďaľších parametrov.
![Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/cart.png?65d4bf61)
![Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/card.png?65d4c037)
![Tovar skladom odosielame v deň objednávky (do 13:00)](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/parcel.png?65d4c238)
![Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/repair.png?65d4c103)
Generátor ľubovoľného priebehu
AWG / DDS generátor
- rozsah od 0.001mHz do 50MHz/25MHz; rozlíšenie 14 miest alebo 1µHz
- štandartné priebehy: sínus, obdĺžnik, píla, impulz, sin(x)/x, šum, exponenciálny a logaritmický
- generátor skutočných impulzov s variabilným oneskorením a nábehom / poklesom
- ľubovoľné priebehy do 1258K pri 125MS/s
- ukľadanie priebehov na USB flash disk

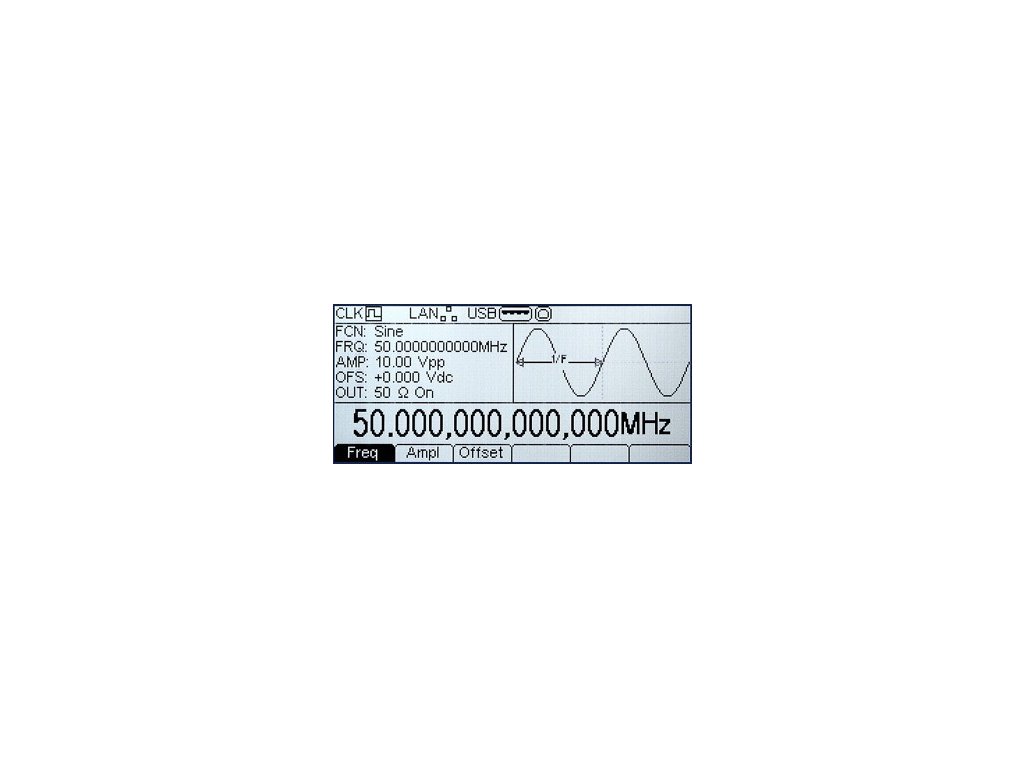

- veľký grafický LCD displej súčasne zobrazuje text aj priebeh
- kompletné interná alebo extenrná digitálna modulácia vrátane AM, FM, PM, PWM a FSK (Frequency Shift Keying)
- výstup od 20mV do 20Vpp (špička-špička) pri záťaži 50Ω, naviac univerzálny AUX výstup
- uloženie viacero nastavení v internej permanentnej pamäti
- pribalený softvér Waveform Manager Plus for Windows.

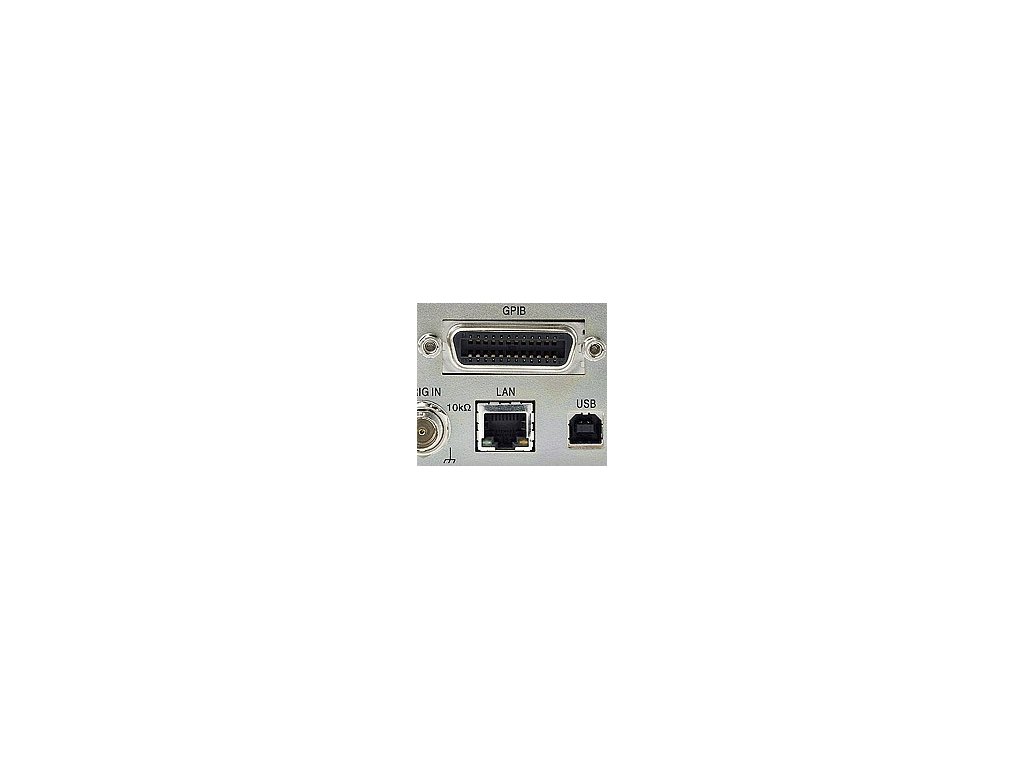

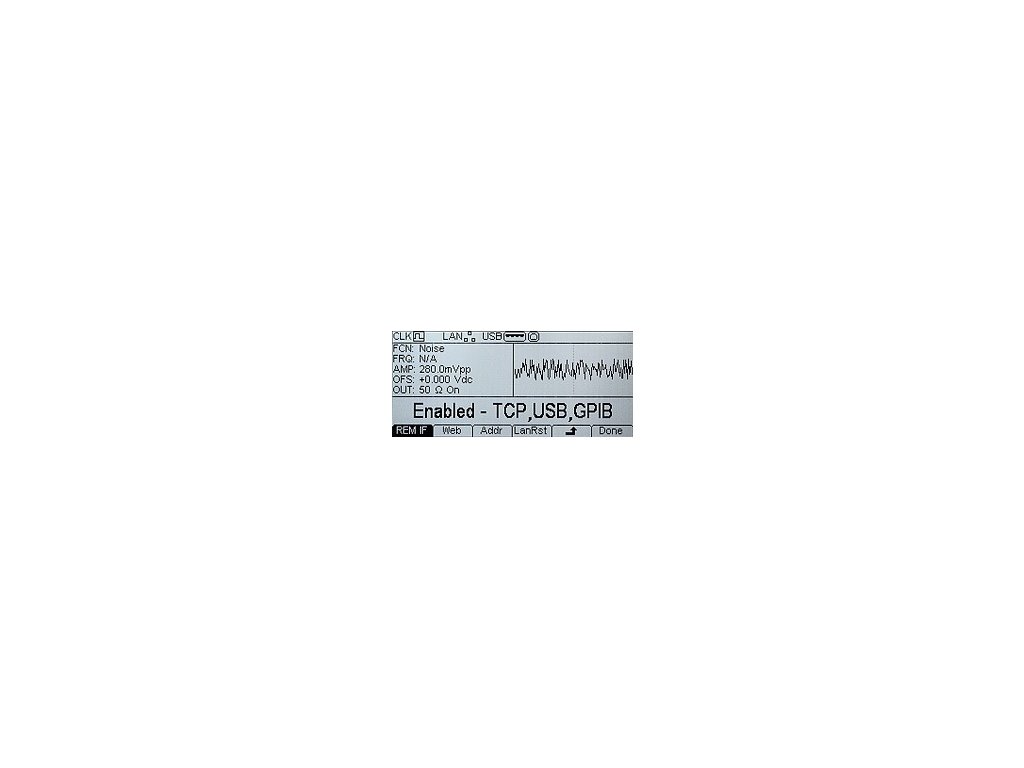

- programovateľný cez USB a LAN (LXI) rozhranie alebo voliteľné GPIB
Thurlby Thandar Instruments - TG 5011A a TG 2511A
Software / firmware / driver download
Porovnanie na stránke výrobcu: TG2511/TG5011 vs. Agilent 33210A / Agilent 33220A a Tektronix AFG3021B alebo TEK AFG2000 Arbitrary / Function Generator - AFG2021
Štandardné priebehyModel
Poznámka: Všetky vlastnosti nad 25MHz platia iba pre TG5011TG2511ATG5011ASínusRozsah frekvencieod 1μHz do 25MHzod 1μHz do 50MHzRozlíšenie1μHz, 14 miestVýstupná úroveňod 10mVp-p do 10Vp-p pri 50ΩPlochosť amplitúdyRelatívna, do 1kHz<100kHz 0.1dB, <5MHz 0.15dB, <25MHz 0.3dB, <50MHz 0.5dB
(< Vp-p)
DC do 20kHz
od 20kHz do 100kHz
od 100kHz do 1MHz
od 1MHz do 25MHz
od 25 do 50MHz (iba TG5011)
-65dBc
-60dBc
-45dBc
-40dBc
-40dBc
Harmonické skreslenie
(> Vp-p)
DC do 20kHz
od 20kHz do 100kHz
od 100kHz do 1MHz
od 1MHz do 25MHz
od 25 do 50MHz (iba TG5011)
-65dBc
-60dBc
-45dBc
-35dBc
-28dBc
od 40 do 60% na 25mHz s rozlíšením 0,5%; 50% nad 25MHzAsymetria1% z periódy + 5nsVibrácie (RMS)0,5ns + 100ppm z periódyRampa a trojuholníkRozsah frekvencieod 1μHz do 500kHz (TG2511 do 250kHz)Rozlíšenie1μHz, 12 miestVýstupná úroveňod 10mVp-p do 10Vp-p pri 50ΩLineárna chyba<0,1% pri 30kHzVariabilná symetriaod 0,0% do 100,0% s rozlíšením 0,1%
Jedním tlačidlom nastavíte 50%Poznámka: trojuhoníkové alebo pílové priebehy sú tiež k dispozícii tiež ako ľubovolné priebehy.ImpulzRozsah frekvencieod 500μHz do 12,5MHz (TG2511 od 500μHz do 6,25MHz)Rozlíšenie1μHz, 14 miestVýstupná úroveňod 10mVp-p do 10Vp-p pri 50ΩPresah<5%Vibrácie300ps + 0,01% z periódyČas vzostupnej a zostupnej hranyČasy vzostupnej a zostupnej hrany môžu byť nastavené závisle alebo nezávisle od sebaRozsah hranyod <13ns do 40μsod <8ns do 40μsRozlíšenie hrany0,1ns pre časový vzostup a zostup <100ns; 1ns pre časový vzosup a zostup >100ns a <2μs; 10ns pre časový vzostup a zostup >2μs a <40μsŠírkaod <13ns do 40μsod <8ns do 40μsRozlíšenie šírky10ns na periódu <40s, 100ns na periódu >40s a <400s, 1μs na periódu >400sOneskorenieod 0ns do 2000sRozlíšenie oneskorenia10ns na periódu <40s, 100ns na periódu >40s a <400s, 1μs na periódu >400sĽubovolné priebehZabudované priebehySinc, exponenčný vzostup, logaritmický vzostup, DC, pozitívne a negatívne rampy a štvorcové priebehy.
Na CD sú ďalšie priebehy ako napr. cardiac, gaussian a iné.Vlastné priebehyPoužívateľ si môže zadefinovať 4 vlastné priebehy, ktoré sa uložia do pamäte prístroja.Veľkosť priebehuod 2 do 131072 bodov (128k)Pamäť4 priebehy do 64k bodov alebo 2 priebehy do 128k bodov (alebo 2x64k bodové a 1x 128k bodový)Externá pamäťaž do 1000 priebehov na jednom USB kľúčiVertikálne rozlíšenie14bitRozsah frekvencieod 1μHz do 6MHzod 1μHz do 10MHzRozlíšenie1μHz, 14 miestVýstupná úroveňod 10mVp-p do 10Vp-p pri 50ΩVzorkovacia rýchlosť125MS/sVýstupný filterVyberá medzi 50MHz elliptic alebo 20MHz bessel filtrom v závislosti na priebehuŠumBiely Gaussový šum môže byť pridaný do ľubovolného priebehu okrem pulzu, štvorca a samotného šumu. Šum môže byť ale pridaný do priebehu štvorca v menu tvorenia priebehov. Množstvo šumu sa udáva v % od 0 do 50%. Taktiež je možné pridať šum ako modulačný priebeh.Šírka pásma (-3dB)typicky 20MHzČiniteľ5,27 (Vp/Vrms)Výstupná úroveňod 10mVp-p do 10Vpp pri 50ΩVnútorná frekvenciaRýchlosť starnutiaprvý rok 1ppmStabilita teploty<1ppmModuláciaAMPriebehy nosnejSínus, štvorec, rampa, arbitraryZdroj modulácieInterný alebo externýInterná moduláciaPriebehySínus, štvorec, rampa hore a dole, trojuholník, šum, DC, sinc, exponencialny vzostup, logaritmický vzostup, alebo vlastnéFrekvenciaod 1μHz do 20kHz s rozlíšením 1μHzHĺbka amplitúdyod 0,0% do 120,0% s rozlíšením 0,1%FMPriebehy nosnejSínus, štvorec, rampa, arbZdroj modulácieInterný alebo externýInterná moduláciaPriebehySínus, štvorec, rampa hore a dole, trojuholník, šum, DC, sinc, exponencialny vzostup, logaritmický vzostup, alebo vlastnéFrekvenciaod 1μHz do 20kHz s rozlíšením 1μHzOdchýlka frekvencieDC na Fmax/2 s rozlíšením 1μHzPMPriebehy nosnejSínus, štvorec, rampa, arbZdroj modulácieInterný alebo externýInterná moduláciaPriebehySínus, štvorec, rampa hore a dole, trojuholník, šum, DC, sinc, exponencialny vzostup, logaritmický vzostup, alebo vlastnéFrekvenciaod 1μHz do 20kHz s rozlíšením 1μHzFázová odchýlkaod -360 do 360° s rozlíšením 0,1°PWMPriebehy nosnejImpulzZdroj modulácieInterný alebo externýInterná moduláciaPriebehySínus, štvorec, rampa hore a dole, trojuholník, šum, DC, sinc, exponencialny vzostup, logaritmický vzostup, alebo vlastnéFrekvenciaod 1μHz do 20kHz s rozlíšením 1μHzOdchýlka šírkyod 0 do 100% šírky impulzu, rozlíšenie je rovnaké ako šírka pulzuFSKPriebehy nosnejSínus, štvorec, rampa, arbZdroj modulácieInterný alebo externý (cez TRIG IN)Interná modulácia50% pracovného cyklu štvorca (od 2mHz do 100kHz)Trigger burstPriebehy nosičaSínus, štvorec, rampa, arb, impulzNosičFrekvencia10MHz (končné cykly), 50MHz (nekonečné)Počet cyklovod 1 do 1 048 575 a nekonečnaRýchlosť opakovaného spúšťaniaod 2mHz do 1MHz interne, do 1MHz DC externeZdroj spúšťaniaInterne z klávesnice alebo generátora

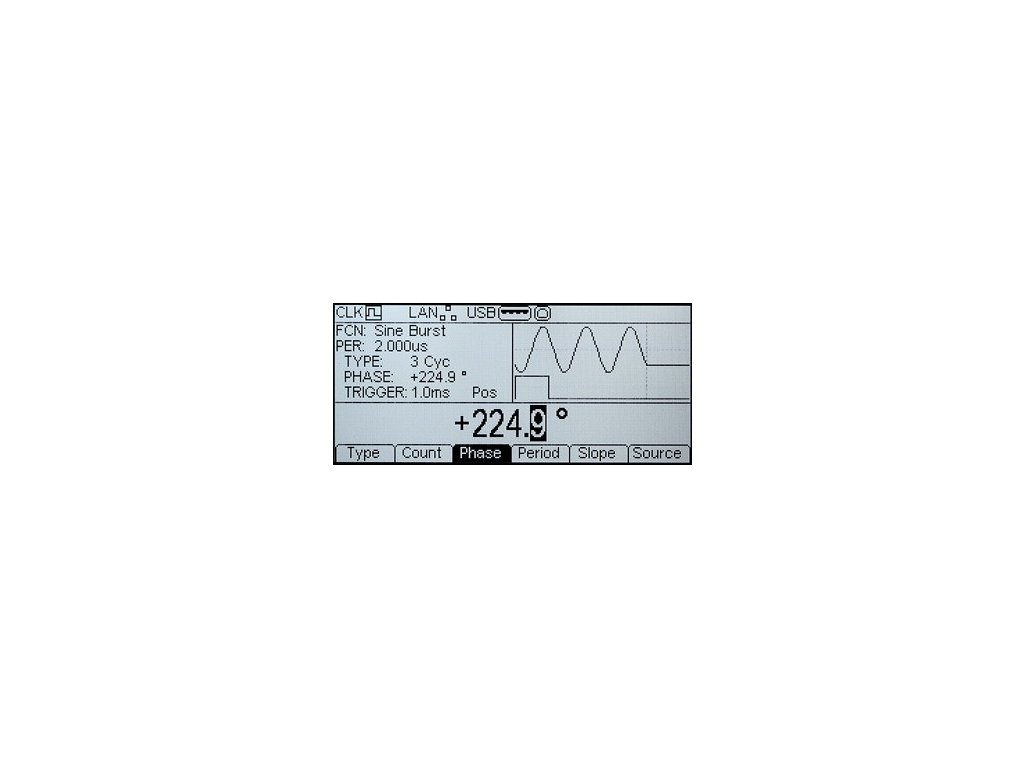

Externe z TRIG IN alebo ovládačaStart/Stop fázaod -360 do 360° s rozlíšením 0,1°GatedPriebehy nosičaSínus, štvorec, rampa, arb, impulz, šumNosičFrekvencia10MHzRýchlosť opakovaného súšťaniaod 2mHz do 1MHz interne, do 1MHz DC externeGate signal sourceInterne z klávesnice alebo generátora
Externe z TRIG IN alebo ovládačaStart/Stop fázaod -360 do 360° s rozlíšením 0,1°SweepPriebehy nosičaVšetky štandardné aj vytvorené okrem impulzuSweep režimlineárny alebo logaritmický, spustený alebo kontinuálnySweep smerHore, dole, hore/dole alebo dole/horeSweep rozsahOd 1μHz do 50MHzSweep časod 1ms do 500s (6-miestne rozlíšenie)MarkerVariabilný počas sweepuZdroj spúšťaniaInterne z klávesnice alebo generátora
Externe z TRIG IN alebo ovládačaGenerátor spúšťaniaCez vnútorný zdroj od 2mHz do 1MHZ, štvorcový priebeh je meniteľný v krokoch po 1us v 9-miestnom rozlíšení. Taktiež sa dá použiť externe cez SYNC OUT VýstupyHlavný výstupImpedancia50ΩAmplitúdaod 20mV do 20Vp-p v otvorenom okruhu (od 10mV do 10Vp-p pri 50Ω)Presnosť amplitúdy2% ± 1mV pri 1kHz a 50ΩPresnosť DC ofsetuTypicky 3% ± 10mVRozlíšenie3 miesta alebo 1mV pre amplitúdu aj DC ofsetSync OutMultifunkčný výstup, nastavený používateľom alebo automatickyCarrier Waveform Sync
(Sínus, rampa, impulz, štvorec, arb)
Modulation Sync
(AM, FM, PM, PWM, FSK)
Burst Sync
Trigger
Sweep Sync
(Marker On/Off)Referenčný hodinový výstupVýstupná úroveňPočiatočne 3V v závislosti od 50ΩVstupyTrig InFrekvenciaDC - 1MHzRozsah signáluPrah na počiatočnej úrovni TTL, maximálny vstup ± 10VMinimálna šírka signálu50nsPolaritaDá sa vybrať k stúpajúcemu alebo klesajúcemu prahuImpedancia10kΩExternal Modulation (pre AM, FM, PM a PWM)Rozsah napätia± 5V v celom rozsahuVstupná impedanciaTypicky 5kΩŠírka pásmaDC do 20kHzVstup hodín - vstup pre externé 10MHz hodinyRozsah napätia1Vpp až 5VppMaximálna napätie± 5VMinimálne napätie± 1VFázová synchronizácia dvoch generátorovDva spojené generátory môžu dávať výstupy o rovnakej frekvencii s rozdielnou fázou. Taktiež sa dá zosynchronizovať viacero generátorov, no už nieje zaručená presnosť.Priebehy nosnejSínus, štvorec, rampa, arbFázový rozsahod -360 do 360°Rozlíšenie0,1°Presnosť< ± 5nsZberniceLANEthernet 100/10LXILXI V1.2, Class CUSB InterfaceŠtandardné USB 2.0 pripojenie, implementované ako virtual-Com portGPIBV súlade s IEEE-488.2 (iba verzia G)USB Flash Drive
