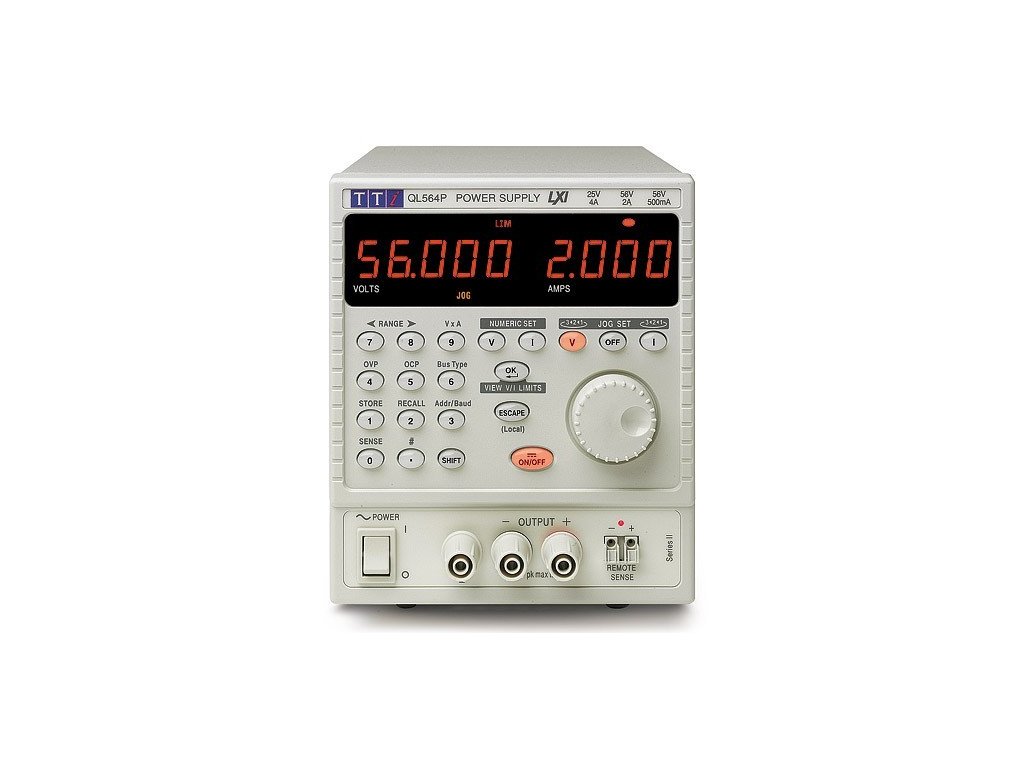

TTi QL564 SII - 112W laboratórny zdroj 56V/4A
Veľmi presný zdroj TTi QL564
- Výkon 112W (56V/4A)
- Nastavenie výstupu pomocou otočného voliča alebo numerickej klávesnice
- Meniteľné terminály remote sense
- Auxiliárny výstup (modely QL355T a QL564T)
- Pamäť nastavení výstupu
Neprekonaný výkon a presnosť
Séria laboratórnych zdrojov QL predstavuje novú generáciu vysokovýkonných a presných zdrojov značky TTi. Zdroje rady QL používajú technológiu lineárneho nastavovania výstupu, vďaka čomu bude zdroj vždy podávať čo najväčší výkon. Presnosť na 1mV v celom rozsahu sa podarilo dosiahnuť použitím 16-bitového systému DAC.
Pamäť nastavení výstupu
Zdroje série QL majú 30 slotov na ukladanie výstupných hodnôt napätia a prúdu. Ak pracujete v laboratóriu alebo na mieste kde často využívate niekoľko rôznych výstupov, stačí ho jednoducho uložiť a následne načítať.
Niekoľko rozsahov na zvýšenie výkonu
Vďaka niekoľkým rozsahom môžete tento prístroj posunúť ešte ďalej za hranice bežného laboratórneho zdroja. Podľa vybraného rozsahu môžete nastaviť nižšie napätie no vysoký prúd, čím jeden prístroj pokryje ďaľšiu triedu mnohých laboratórnych prístrojov.
Bezpečnosť a ochrana
Tento prístroj bol navrhnutý nielen pre vysoký výkon a kvalitu, ale taktiež pre bezpečnosť a ochranu používateľa pri práci - spĺňa najnovšie štandardy EMC.
| Špecifikácie výstupu | |
| Režim | Konštatný prúd/napätie s automatickým cross-overom a zobrazením |
| Nastavenie napätia | od 0V po maximum, pomocou otočného voliča alebo numerickej klávesnice |
| Nastavenie prúdu | od 0A po maximum, pomocou otočného voliča alebo numerickej klávesnice |
| Presnosť | Napätie: 0.03% ± 5mV, prúd: 0.2% ± 5mA/0.5mA |
| Úprava zaťaženia | <0.01% max z maximálneho výkonu na 50% záťaže |
| Úprava úbytku napätia | <0.01% max z maximálneho výkonu na 10% úbytku napätia |
| Zvlnenie a šum | Bežne <0.35mV rms |
| Odozva na zmenu | <20µs na 15mV v 90% rozsahu záťaže |
| Teplotný koeficient | Bežne <50ppm/°C |
| Ochrana výstupu | Výstupná chrana OVP a tepelným tripom, konektory zvládnu vyššie napätie ako je maximálny výstup. Spätná ochrana diódovou svorkou do 3A |
| Remote sense | <0.01% max z maximálneho výkonu na 10% úbytku napätia |
| Prepínač výstupu | Elektronický, nastavenia výstupu sú zobrazené na displeji aj keď je výstup vypnutý |
| Výstupné konektory | 4×19mm konektory (0,75") |
| Meranie | |
| Displej | 2x 4-miestny 14mm displej |
| Zobrazenie | Voltmeter zobrazuje nastavené napätie v režime CV a namerané napätie v režime CI. Ampérmeter zobrazuje nameraný prúd v režime CV a nastavený prúd v režime CI. |
| Rozlíšenie |
Napätie: 1mV (CV) alebo 10mV (CI) Prúd: 1mA alebo 0.1mA v závislosti na zvolenom rozsahu Výkon: 0.01W alebo 0.001W v závislosti na zvolenom rozsahu |
| Pamäť | |
| Počet slotov | 10 (30 pri QL355T a TP) + uloženie v prípade straty el. prúdu |
| Typ pamäte | EEPROM |
| Ukladané údaje | Rozsah, nastavené napätie a prúd, OVP a OCP |
| Všeobecné | |
| Napájanie | 230V alebo 115V 14% (nastaviteľná), II. inštalačná kategória |
| Pracovné prostredie | Operačná teplota: od 5°C do 40°C, od 20% do 80% RH |
| Skladovacia teplota | od -20°C do +60°C |
| Veľkosť | 141 × 171 × 300mm (jeden výstup), 282 × 171 × 300mm (tri výstupy) |
| Hmotnosť | 5kg (jeden výstup), 10kg (tri výstupy) |
| Bezpečnosť | Prístroj bol navrhnutý a skonštruovaný tak, aby spĺňal bezpečnostnú normu IEC1010-1. |
| EMC | EN61326 |
| Benchtop | Predné výsuvné nožičky pre lepšiu manipuláciu s prístrojom |
| Rack-mount | 19" na 4U pre tri prístroje s jediným výstupom alebo jeden s tromi výstupmi |
Zdroj je dodávaný takisto aj pod označením Sorensen XPL
