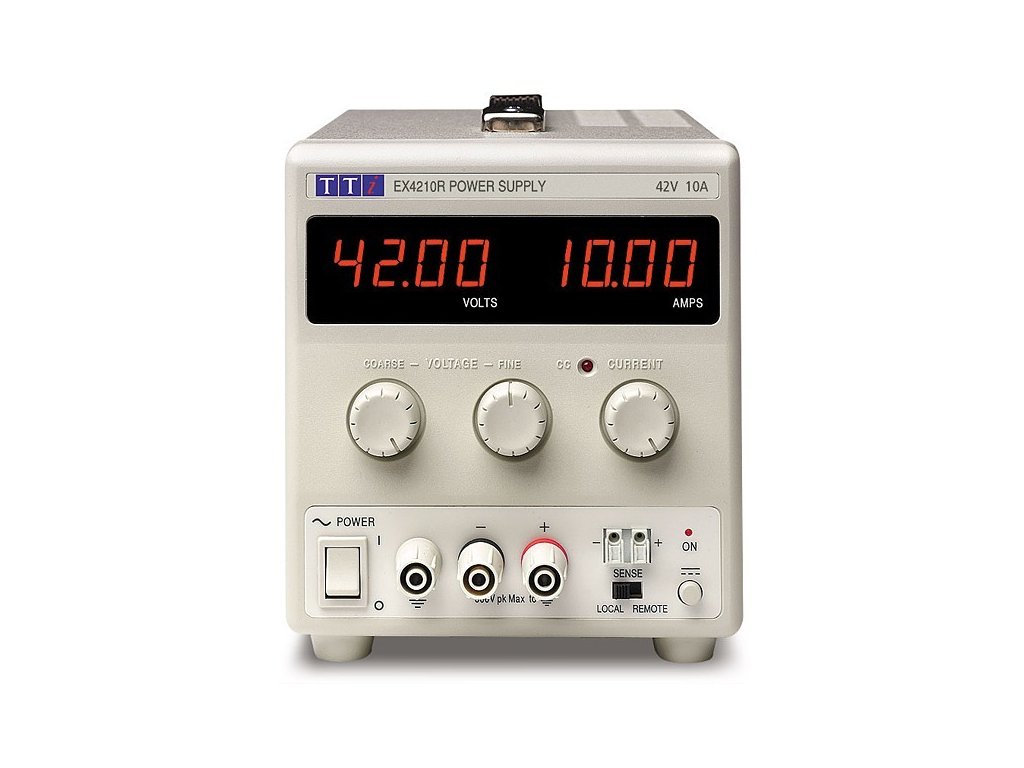

TTi EX4210R - 420W laboratórny zdroj (42V/10A)
Kompaktný zdroj TTi EX4210R
- Výkon 420W (42V/10A)
- Zobrazenie aktuálneho výstupu pre napätie aj prúd na 3-miestnom displeji
- Režim konštantného prúdu alebo napätia
- Vďaka kompaktnému dizajnu nezaberá veľa miesta na stole
Veľa hudby za málo peňazí
Séria zdrojov EX bola navrhnutá tak, aby splnila základné požiadavky na laboratórny zdroj, pričom sa zachová vysoká kvalita, presnosť a finančná nenáročnosť. Výkon zdrojov série EX sa pohybuje v rozmedzí od 175 do 420W. Vďaka pasívnemu konvenčnému chladeniu sú zdroje veľmi tiché.
Mixed-mode regulácia
Kombináciou počiatočnej switch-mode a dolaďovacej lineárnej regulácie sa dosiahol výkon porovnateľný s čisto lineárnou reguláciou. Vysokú kvalitu signálu potvrdzujú nížke hodnoty šumu a skreslenia.
Jeden až tri výstupy
Séria zdrojov EX obsahuje 4 zdroje s jediným výstupom, dva s dvomi a jeden s tromi výstupmi. Všetky sú plne izolované, chránené voči skratom a spätným prúdom.
Bezpečnosť a ochrana
Tento prístroj bol navrhnutý nielen pre čo najvyšší výkon a kvalitu, ale taktiež na bezpečnosť a ochranu používateľa pri práci - pĺňa najnovšie štandardy EMC.
| Špecifikácie výstupu | |
| Režim | Konštatný prúd/napätie s automatickým cross-overom a zobrazením |
| Nastavenie napätia | od 0V po maximum, pomocou hrubého a jemného doladenia |
| Nastavenie prúdu | od 0A po maximum, zapomoci logaritmického voliča |
| Úprava zaťaženia | <0.01% max z maximálneho výkonu na 90% záťaže |
| Úprava úbytku napätia | <0.01% max z maximálneho výkonu na 10% úbytku napätia |
| Výstupná impedancia | Bežne <5mW v režime konštantného napätia, >50kW v režime konštantného prúdu |
| Zvlnenie a šum (pri 20MHz pásme) | Bežne <2mV rms (režim CV) |
| Odozva na zmenu | <200µs na 50mV v 90% rozsahu záťaže |
| Teplotný koeficient | Bežne <100ppm/°C |
| Ochrana výstupu | Výstupná chrana OVP tripom, konektory zvládnu vyššie napätie ako je maximálny výstup. Spätná ochrana diódovou svorkou do 3A |
| Ukazovatele | Zapnutie výstupu, režim konštantného prúdu |
| Prepínač výstupu | Elektronický, nastavenia výstupu sú zobrazené na displeji aj keď je výstup vypnutý |
| Výstupné konektory | 4×19mm konektory (0,75") |
| Meranie | |
| Meranie | 3-miestny 14mm (0,56") displej na zobrazenie napätia a prúdu, aktualizácia každé 4 sekundy |
| Rozlíšenie | 100mV, 10mA |
| Presnosť | Napätie 0.3% ± 1 miesto, prúd 0.6% ±1 miesto |
| Všeobecné | |
| Napájanie | Nastaviteľné od 115V AC do 240V AC ±10%, 50/60Hz. II. inštalačná kategória |
| Rozhranie | - |
| Chladenie | Konvenčné |
| Operačná teplota a vlhkosť | od +5°C do +40°C, od 20% do 80% |
| Skladovacia teplota | od -40°C do + 70°C |
| Pracovné prostredie | Vnútorné pracovné prostredie <2000m, max. I. stupeň znečistenia |
| Bezpečnosť | Spĺňa EN61010-1 |
| EMC: | Spĺňa EN50081-1 a EN50082-1 |
| Veľkosť a hmotnosť | Jeden výstup: 140 × 160 × 320mm (Š×V×D), dva/tri výstupy: 260 × 160 × 320mm, hmotnosť: od 3 do 4.4kg |
Zdroj je dodávaný takisto aj pod označením Sorensen XPH alebo zdroj AMETEK XPH 42-10
