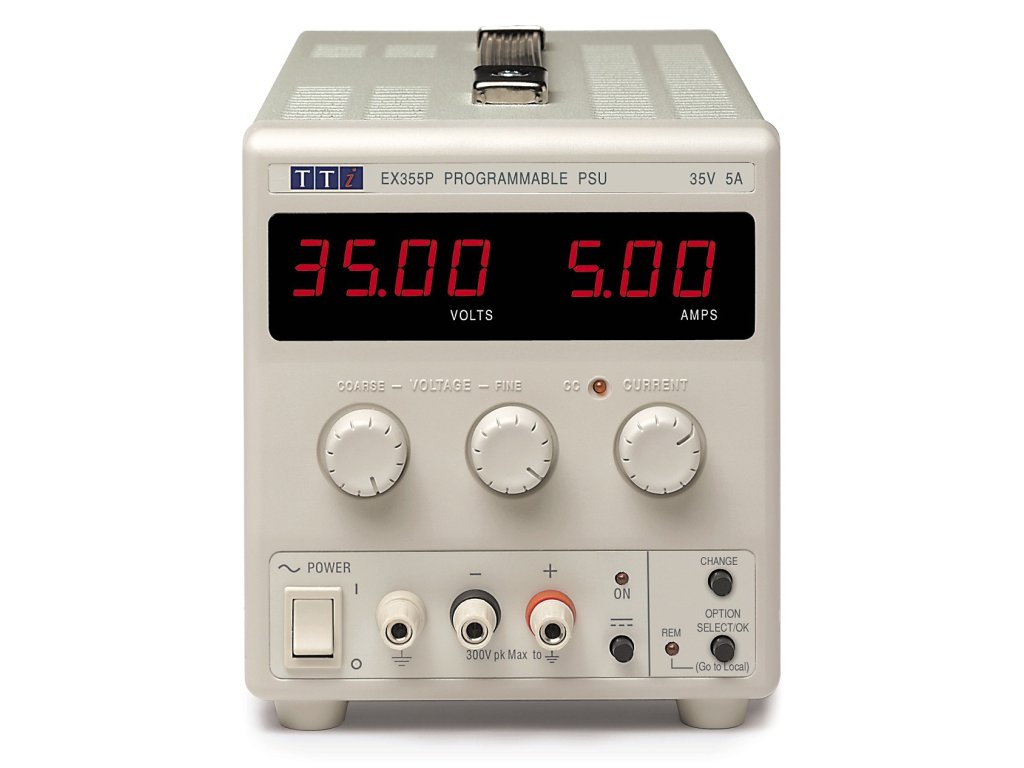

TTi EX355P-USB - 175W laboratórny zdroj s rozhraním USB
Kompaktný zdroj TTi EX355P-USB
- Výkon 175W (35V/5A)
- Zobrazenie aktuálneho výstupu pre napätie aj prúd na 3-miestnom displeji
- Režim konštantného prúdu alebo napätia
- Vďaka kompaktnému dizajnu nezaberá veľa miesta na stole
- USB rozhranie
Veľa hudby za málo peňazí
Séria zdrojov EX bola navrhnutá tak, aby splnila základné požiadavky na laboratórny zdroj, pričom sa zachová vysoká kvalita, presnosť a finančná nenáročnosť. Výkon zdrojov série EX sa pohybuje v rozmedzí od 175 do 420W. Vďaka pasívnemu konvenčnému chladeniu sú zdroje veľmi tiché.
Mixed-mode regulácia
Kombináciou počiatočnej switch-mode a dolaďovacej lineárnej regulácie sa dosiahol výkon porovnateľný s čisto lineárnou reguláciou. Vysokú kvalitu signálu potvrdzujú nížke hodnoty šumu a skreslenia.
Jeden až tri výstupy
Séria zdrojov EX obsahuje 4 zdroje s jediným výstupom, dva s dvomi a jeden s tromi výstupmi. Všetky sú plne izolované, chránené voči skratom a spätným prúdom.
Bezpečnosť a ochrana
Tento prístroj bol navrhnutý nielen pre čo najvyšší výkon a kvalitu, ale taktiež na bezpečnosť a ochranu používateľa pri práci - pĺňa najnovšie štandardy EMC.
| Špecifikácie výstupu | |
| Režim | Konštatný prúd/napätie s automatickým cross-overom a zobrazením |
| Nastavenie napätia | od 0V po maximum, pomocou hrubého a jemného doladenia |
| Nastavenie prúdu | od 0A po maximum, zapomoci logaritmického voliča |
| Úprava zaťaženia | <0.01% max z maximálneho výkonu na 90% záťaže |
| Úprava úbytku napätia | <0.01% max z maximálneho výkonu na 10% úbytku napätia |
| Výstupná impedancia | Bežne <5mW v režime konštantného napätia, >50kW v režime konštantného prúdu |
| Zvlnenie a šum (pri 20MHz pásme) | Bežne <2mV rms (režim CV) |
| Odozva na zmenu | <200µs na 50mV v 90% rozsahu záťaže |
| Teplotný koeficient | Bežne <100ppm/°C |
| Ochrana výstupu | Výstupná chrana OVP tripom, konektory zvládnu vyššie napätie ako je maximálny výstup. Spätná ochrana diódovou svorkou do 3A |
| Ukazovatele | Zapnutie výstupu, režim konštantného prúdu |
| Prepínač výstupu | Elektronický, nastavenia výstupu sú zobrazené na displeji aj keď je výstup vypnutý |
| Výstupné konektory | 4×19mm konektory (0,75") |
| Meranie | |
| Meranie | 3-miestny 14mm (0,56") displej na zobrazenie napätia a prúdu, aktualizácia každé 4 sekundy |
| Rozlíšenie | 100mV, 10mA |
| Presnosť | Napätie 0.3% ± 1 miesto, prúd 0.6% ±1 miesto |
| Všeobecné | |
| Napájanie | Nastaviteľné od 115V AC do 240V AC ±10%, 50/60Hz. II. inštalačná kategória |
| Rozhranie | - |
| Chladenie | Konvenčné |
| Operačná teplota a vlhkosť | od +5°C do +40°C, od 20% do 80% |
| Skladovacia teplota | od -40°C do + 70°C |
| Pracovné prostredie | Vnútorné pracovné prostredie <2000m, max. I. stupeň znečistenia |
| Bezpečnosť | Spĺňa EN61010-1 |
| EMC: | Spĺňa EN50081-1 a EN50082-1 |
| Veľkosť a hmotnosť | Jeden výstup: 140 × 160 × 320mm (Š×V×D), dva/tri výstupy: 260 × 160 × 320mm, hmotnosť: od 3 do 4.4kg |
Zdroj je dodávaný takisto aj pod označením Sorensen XPH.
