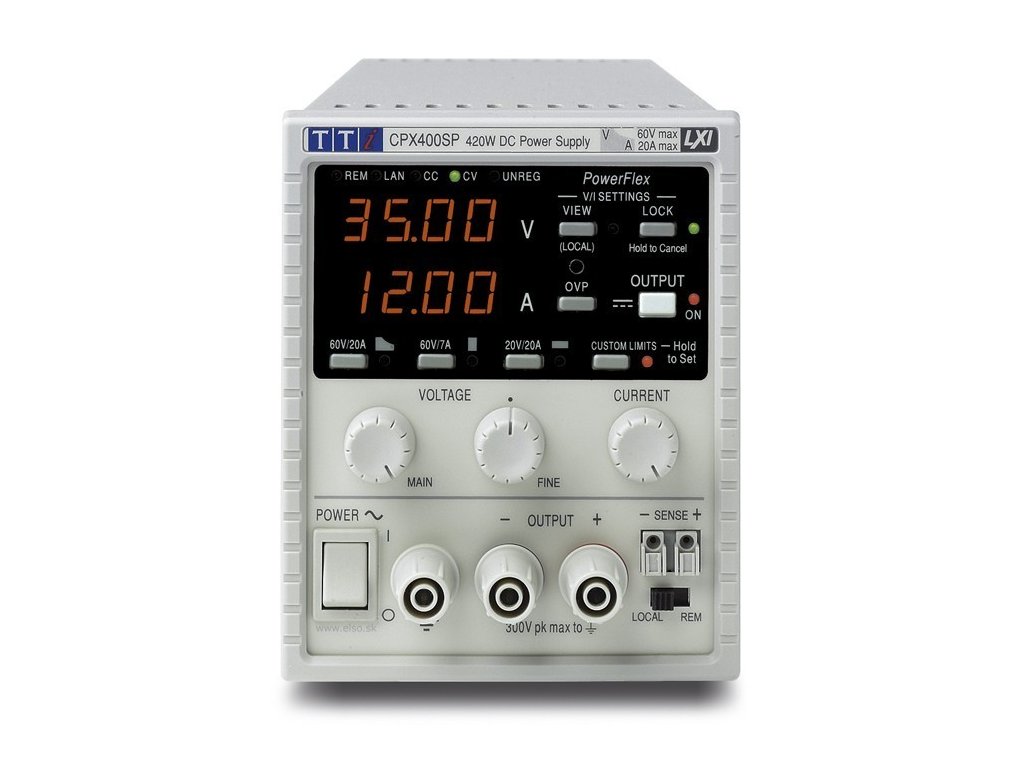

TTi CPX400SP - 420W laboratórny zdroj s rozhraním RS232/USB/LAN/GPIB
CPX400SP - presný laboratórny zdroj s výkonom 420W
- Vďaka funkcii PowerFlex môžete navoliť množstvo kombinácií výstupného napätia a prúdu, pričom sa vždy naplno využije potenciál zdroja
- Možnosť výstupu vysokého prúdu o nízkom napätí
- Precízne ovládanie a meranie
- Možnosť výberu terminálov remote sense
- Rozhranie RS232/USB/LAN/GPIB
Nový model bech-top zdroja
Zdroj CPX400S je navrhnutý tak, aby používateľovi poskytoval čo najväčšiu voľnosť v nastavovaní výstupného výkonu. Vďaka modernej technológii PowerFlex a swtich-mode môžete dosiahnuť napätie až 60V pri prúde 7A, pričom je zachovaná čistota signálu porovnateľná s vyššou triedou laboratórnych zdrojov.
Malý a užitočný
Prístroj je osadený do malej a odolnej skrinky s prepracovaným chladením tak, aby sa mohol dlhodobo využívať jeho maximálny potenciál no bola zachovaná nízka hladina hluku.
Bezpečnosť a ochrana
Tento prístroj bol navrhnutý nielen pre čo najvyšší výkon a kvalitu, ale taktiež na bezpečnosť a ochranu používateľa pri práci - pĺňa najnovšie štandardy EMC.
| Špecifikácie výstupu (pre obidva výstupy) | |
| Rozsah napätia | od 0V do 35V |
| Rozsah prúdu | od 0A do 10A |

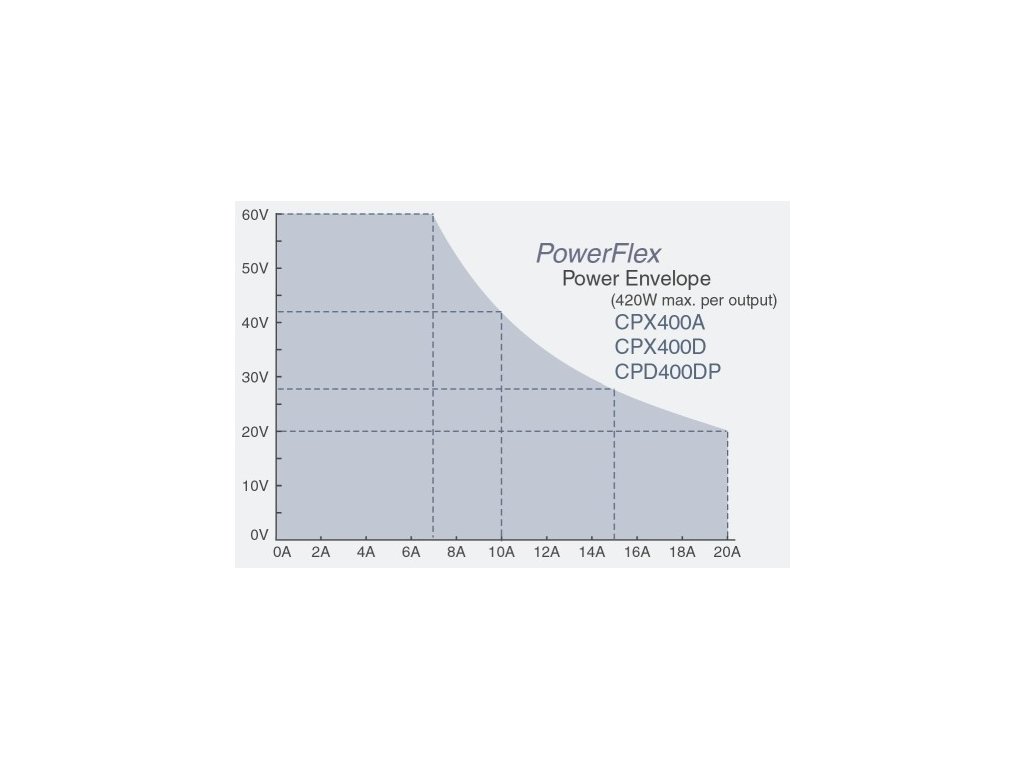

| Výkon | do 420W - pozri PowerFlex graf |
| Režim | Konštantné napätie alebo prúd s automatickým cross-overom |
| OVP nastavenie | Zapomoci skrutky na prednom paneli |
| OVP rozsah | 10% do 110% z maximálneho napätia na výstupe |
| Nastavenie napätia | Hrubé a jemné doladenie |
| Nastavenie prúdu | Jednoduchý logaritmický ovládač |
| Úprava zaťaženia | <0.01% na 90% záťaže |
| Korekcia úbytku napätia | <0.01% na 10% napätia |
| Výstupná impedancia | Bežne <5mW v režime konštantného napätia, >5kW v režime konštantného prúdu |
| Zvlnenie a šum (pri 20MHz pásme): |
Bežne <2mV rms, <20mV pk-pk, pri plnom zaťažení oboch výstupov (7A @ 25V) |
| Odozva na zmenu | <2ms v rozsahu od 100mV do 90% zmeny záťaže |
| Teplotný koeficient | Bežne <100ppm/°C |
| Ochrana výstupu | Výstupná chrana OVP tripom, maximálne napätie 50V. Spätná ochrana diódovou svorkou do 3A. |
| Ochranné funkcie | Prepäťový trip |
| Ukazovatele | Zapnutie výstupu, CV, CI, obmedzenie výkonu, trip |
| Prepínač výstupu | Elektronický, nastavenia výstupu sú zobrazené na displeji aj keď je výstup vypnutý |
| Výstupné konektory | 4×19mm konektory (0,75"), max. 15A |
| Snímanie | Prepínateľné lokálne/diaľkové. Ďiaľkové cez pružinové terminály. |
| Meranie (pre obidva výstupy) | |
| Meranie | Dva 4-miestne 14mm (0,56") displeje na zobrazenie napätia a prúdu, aktualizácia každé 4 sekundy |
| Rozlíšenie | 10mV, 10mA |
| Presnosť | Napätie 0.2% ±1 miesto, prúd 0.5% ±1 miesto. |
| Všeobecné | |
| Rozhranie | RS-232/USB/LAN/GPIB |
| Napájanie | Nastaviteľné na 230V AC alebo 115V AC ±14%, 50/60Hz. II. inštalačná kategória |
| Odber | Max. 600VA |
| Chladenie | Pasívne konvenčné chladenie |
| Operačná teplota a vlhkosť | od +5°C do +40°C, od 20% do 80% |
| Skladovacia teplota | od -40°C do + 70°C |
| Pracovné prostredie | Vnútorné pracovné prostredie <2000m, max. I. stupeň znečistenia. |
| Bezpečnosť | Spĺňa EN61010-1 |
| EMC: | Spĺňa EN50081-1 a EN50082-1 |
| Veľkosť | 210 × 130 × 350mm (Š×V×D) half rack × 3U, (voliteľný set pre montáž do racku) |
Zdroj je dodávaný takisto aj pod označením Sorensen XPF.
