SACI TA16P - kompaktný prúdový trasformátor s deleným jadrom (Ø16mm)

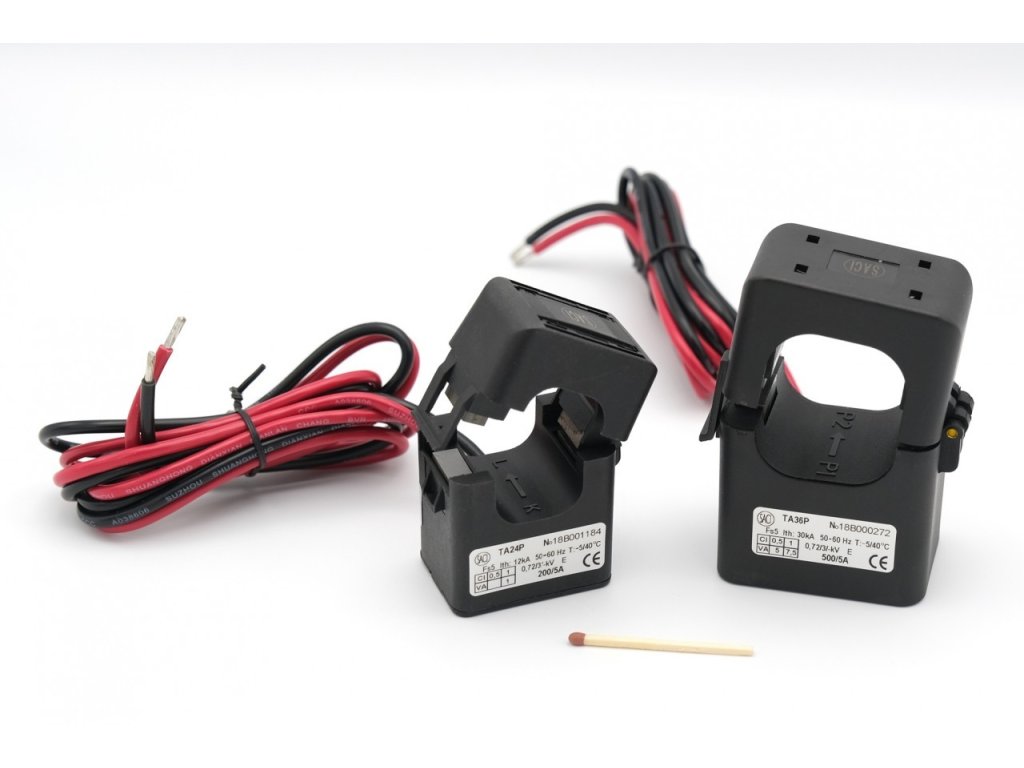

Kompaktný prúdový transformátor s deleným jadrom v plastovom obale s jednoduchou montážou bez potreby rozpojenia obvodu. Viacero modelov pokryje široký rozsah prúdov. Sekundárne vinutie 250 mA alebo 333 mV.
Pri objednávaní je potrebné uviesť prúdový rozsah, typ sekundárneho obvodu (250 mA alebo 333 mV) a triedu presnosti. Smer prúdu je P1 (červený) -> P2 (čierny).

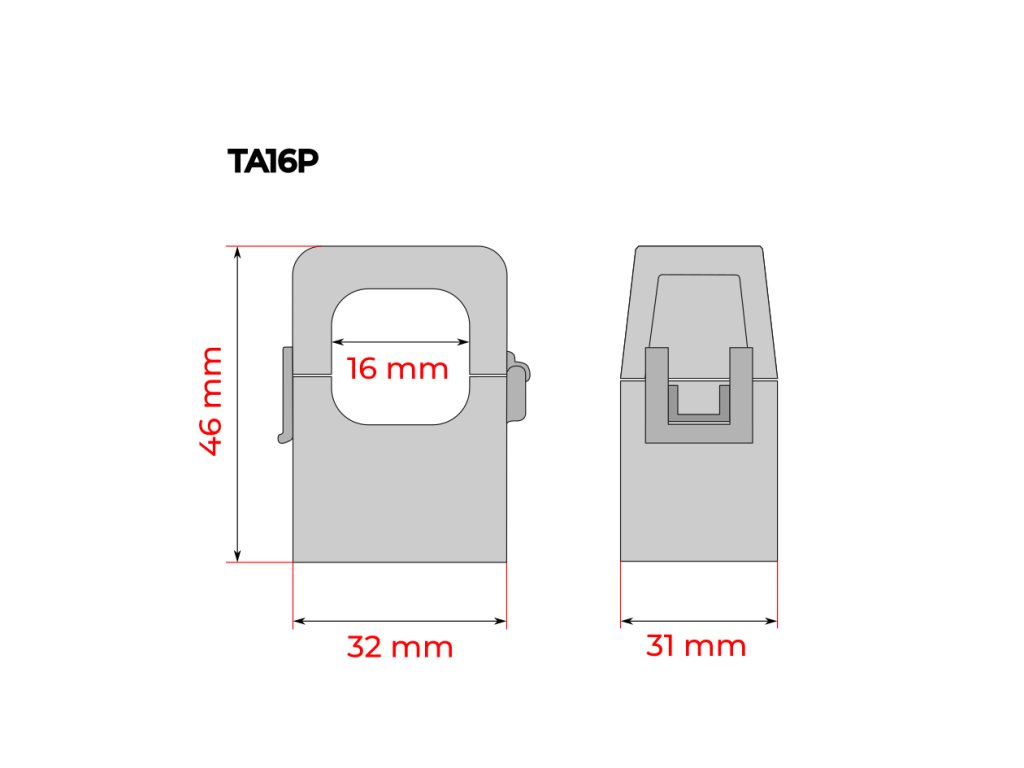

| Model | TA10P | TA16P | TA24P | TA36P | TA50P | |||||
| priemer kábla mm |
Ø10 | Ø16 | Ø24 | Ø36 | Ø52 | |||||
| šírka mm |
23 | 32 | 46 | 57.5 | 86.6 | |||||
| výška mm |
40 | 46 | 65.4 | 85.2 | 118.5 | |||||
| hrúbka mm |
26 | 31 | 35 | 41.4 | 58.2 | |||||
| otvor mm |
10 | 16 | 24 | 36 | 52 | |||||
| Model | TA10P | TA16P | TA24P | TA36P | TA50P | |||||
| trieda presnosti % |
0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 |
| I pn (A) | VA | VA | VA | VA | VA | |||||
| 20 | 1 | |||||||||
| 30 | 1 | |||||||||
| 40 | 1.5 | 1 | ||||||||
| 50 | 1.5 | 1 | 1 | 1 | ||||||
| 60 | 1 | |||||||||
| 75 | 1.5 | 1 | 1 | |||||||
| 100 | 1.5 | 1 | 1 | |||||||
| 150 | 1 | 1 | ||||||||
| 200 | 1 | 1 | 1 | |||||||
| 250 | 1 | 1 | ||||||||
| 300 | 1.5 | 1 | 1.5 | |||||||
| 400 | 2.5 | 5 | ||||||||
| 500 | 5 | 7.5 | 2.5 | 5 | ||||||
| 600 | 5 | 10 | 2.5 | 5 | ||||||
| 750 | 2.5 | 5 | ||||||||
| 800 | 2.5 | 5 | ||||||||
| 1000 | 2.5 | 5 | ||||||||
| Základné vlastnosti | ||||
|
Kontinuálne preťaženie |
1.5 × Nominálu |
|||
|
Krátkodobé maximálne preťaženie |
60 × Nominálu |
|||
|
Dynamická prúdová špička |
2.5 × Krátkodobého maximálneho preťaženia |
|||
|
Maximálne napätie |
750 V AC |
|||
|
Testované napätie |
3 kV, 1 min |
|||
|
50 ... 60 Hz |
||||
| Parametre | ||||
|
Štandard |
EN 61869-2 |
|||
|
Pracovná teplota |
-15 až +45 °C |
|||
|
Skladovacia teplota |
-25 až +75 °C |
|||
|
Sekundárny prúd |
250 mA alebo 333 mV |
|||
|
Dĺžka kábla |
1m |
|||
