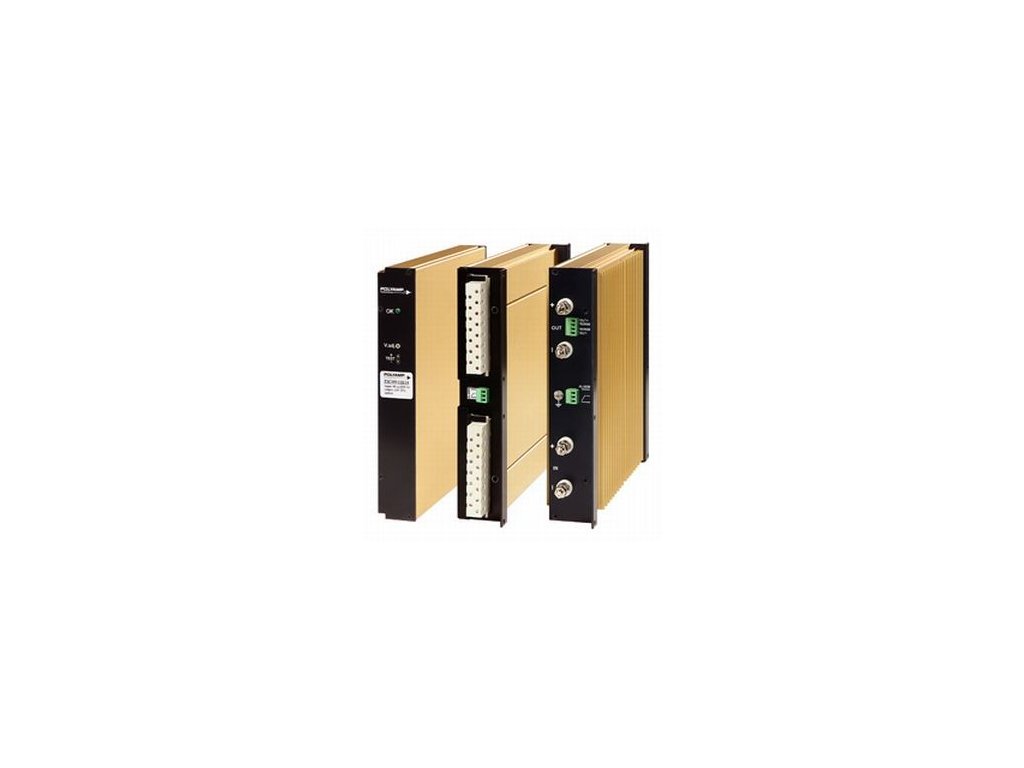

Polyamp PSC odolný DC-DC menič 300-800W
DC-DC menič 300 - 800W, PSC 300, PSC 400, PSC500, PSC 700, PSC 600 a PSC 800
Euroformat 10TE, 14TE 6HE, alebo montáž na stenu / DIN lištu
Vstup: 20 - 300V, výstup: 5 - 125 V
![Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/cart.png?65d4bf61)
![Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/card.png?65d4c037)
![Tovar skladom odosielame v deň objednávky (do 13:00)](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/parcel.png?65d4c238)
![Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/repair.png?65d4c103)
Pasívne chladené meniče so širokou škálou vstupných a výstupných napäti.
Mechanicky sú navrhnuté na rozmer Euro 6HE s hĺbkou 230 mm a dvoma konektormi H15 (DIN 41612). Pevné hliníkové púzdro je vhodné aj na montáž do skrine vozidla, vagónu alebo podobnej skrine.
V základnej konfigurácii je možné použiť dva ventilátory aby sa dosiahol väčší výkon alebo vyžšia pracovná teplota (ako EN 50155 T3). Vstupy môžu byť riešené ako skrutky M6 alebo okrúhle konektory vyhovujúce Military špecifikácii s požiadavkami na EMC odolnosť a krytie IP64.
Taktiež dodávame Hot-Swap systém 6U v 19" racku alebo špeciálne odolné skrine ako prenosné riešenie.
Meniče majú vynikajúce hodnoty MTBF a sú certifikované CE ako voľne stojaca jednotka.
Základná pracovná teplota je v rozsahu -25 až +70°C.
Vlastnosti
- optimálny rozsah vstupných napätí od 20 do 500 V DC
- výstup 5 až 125 V DC
- nízke zvlnenie a šum na výstupe
- ochrana pred prepólovaním vstupu aj výstupu
- nízky rozbehový prúd
- zelená LED indikuje funkčnosť
- vysoká efektivita, viac ako 89%
- nastaviteľné výstupné napätie
- Alarm signál pri podpätí
- pasívne chladené
- krytie IP20
Bezpečnostné normy, EMC a prostredie pre CE
- EN60950 class I
- EN61000-6-3 Emission
- EN61000-6-2 Immunity
- EN/IEC61000-4-4, 4kV
- EN/IEC61000-4-5 level 2 & 3
- EN50121-3-2 & EN50121-3-2-4
- IEC62236-3-2 & IEC62236-4
- RoHS - možné
Vyrábané modely
Výstup | Vstup V | |||||
U (V) | I (A) | P (W) | 20 - 32 V | 41 - 60 V | 93 - 150 V | 187 - 300 V |
5 | 60.0 | 300 | PSC300 24/5 | PSC300 48/5 | PSC300 110/5 | PSC300 220/5 |
12 | 33.0 | 400 | PSC400 24/12 | PSC400 48/12 | PSC400 110/12 | PSC400 220/12 |
12 | 42.0 | 500 | --- | PSC500 48/12 | PSC500 110/12 | PSC500 220/12 |
15 | 27.0 | 400 | PSC400 24/15 | PSC400 48/15 | PSC400 110/15 | PSC400 220/15 |
15 | 40.0 | 600 | --- | PSC600 48/15 | PSC600 110/15 | PSC600 220/15 |
24 | 25.0 | 600 | PSC600 24/24 | PSC600 48/24 | PSC600 110/24 | PSC600 220/24 |
24 | 33.0 | 800 | --- | PSC800 48/24 | PSC800 110/24 | PSC800 220/24 |
48 | 12.5 | 600 | PSC600 24/48 | PSC600 48/48 | PSC600 110/48 | PSC600 220/48 |
48 | 17.0 | 800 | --- | PSC800 48/48 | PSC800 110/48 | PSC800 220/48 |
110 | 5.5 | 600 | PSC600 24/110 | PSC600 48/110 | PSC600 110/110 | PSC600 220/110 |
110 | 7.3 | 800 | --- | PSC800 48/110 | PSC800 110/110 | PSC800 220/110 |
125 | 4.8 | 600 | PSC600 24/125 | PSC600 48/125 | PSC600 110/125 | PSC600 220/125 |
125 | 6.4 | 800 | --- | PSC800 48/125 | PSC800 110/125 | PSC800 220/125 |
Výstupné napätia 28, 36, 60 a 72 V sú vyrábané podľa požiadavky.
Napätie na vstupe | ||
Nominál | Rozsah | Stop hodnota |
24 V | 20 - 32 V | <16.8 V |
48 V | 43 - 60 V | <33.6 V |
110V | 90 - 150 V | <77 V |
127 V | 90 - 150 V | <77 V |
220 v | 180 - 300 V | <154 V |
250 V | 180 - 300 V | <154 V |
Verzia vstupu T podľa EN 50155:2007 a IEC 60571:2011 je dodávaná na požiadanie
Rozšírenie
- C – integrovaná dióda do série na vstupe
- CR – dióda + rezistor : napripojenie viacero jednotiek paralelne, systém N+1, s Hot-Plug
- H – obmädzenie rozbehového prúdu
voliteľné pre vstupy 24V a 48V. Môže mať vplyv na výstupný výkon. Ochrana pred prepólovaním s diódou - Zosilnená izolácia
E1 – vstup a výstup, vstup a kostra 2.5 kV AC
E2 – pridané výstup a kostra 2.5 kV AC - N- montáž na stenu a držiaky konektorov
H15-T female connector with TAB 6.3 mm
H15-S female connector Harting - 6HE Euroformat
L - Panels 8 - 14 TE - T-3 daľší chladič
použite s C, CR, H a pre zvýšenú teplotu prostredia
