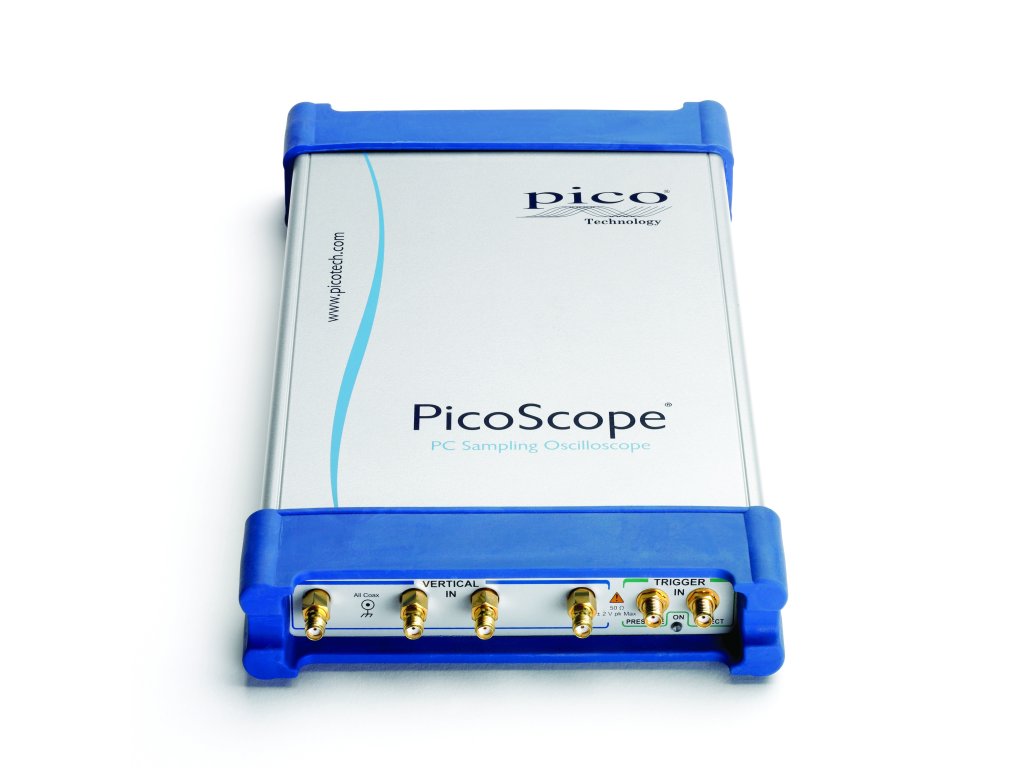

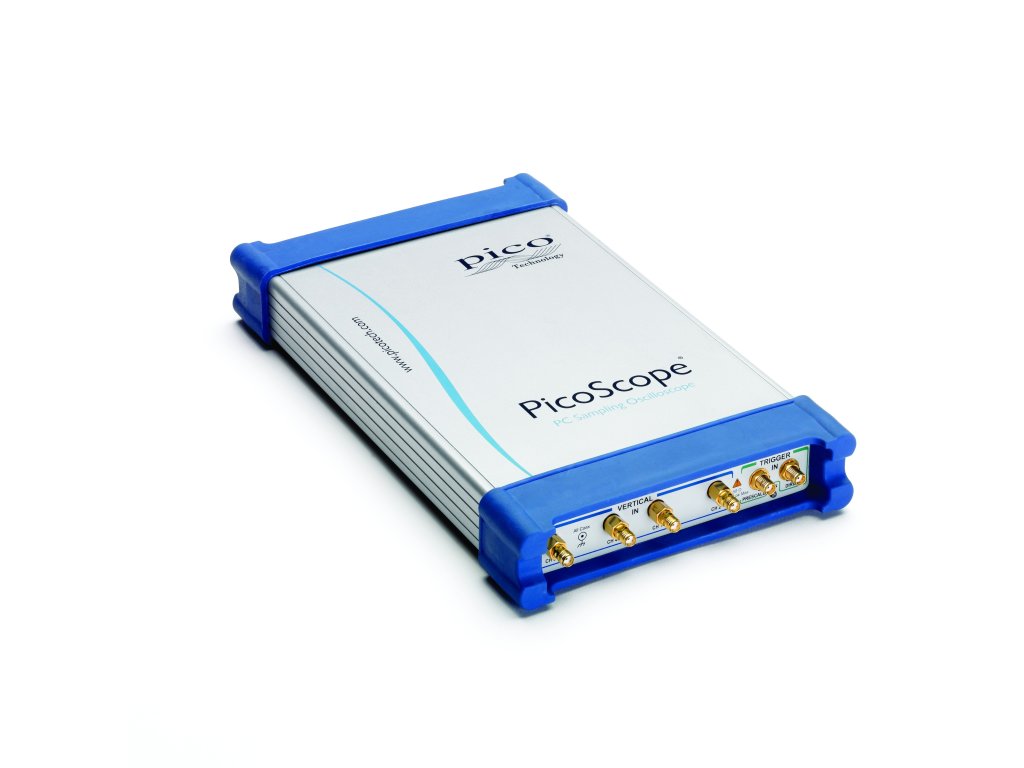

PicoScope 9341-20 - sampling osciloscope
Ak hľadáte cenovo dostupný spôsob ako merať vysokorýchlostné elektrické signály, s osciloskopmi PicoScope rady 9300 nemôžete urobiť chybu.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
Tento prístroj bol špeciálne navrhnutý na komplexnú analýzu vysokorýchlostných elektrických signálov, ako napríklad: analýza signálu a časovania, testovanie a design digitálnych komunikačných systémov, analýza dátových sietí, testovanie polovodičov, no tiež aj na vývoj a výskum.
| Osciloskop – vertical (analog) | |
| Kanály | PicoScope 9341: 4 Všetky ostatné režimy: 2 |
| Šírka pásma Celá Úzka |
DC do 20 GHz DC do 10 GHz |
| Rise time (vypočítaný) Celá šírka pásma Úzka šírka pásma |
10% do 90%, tR = 0.35/BW 17.5 ps 35 ps |

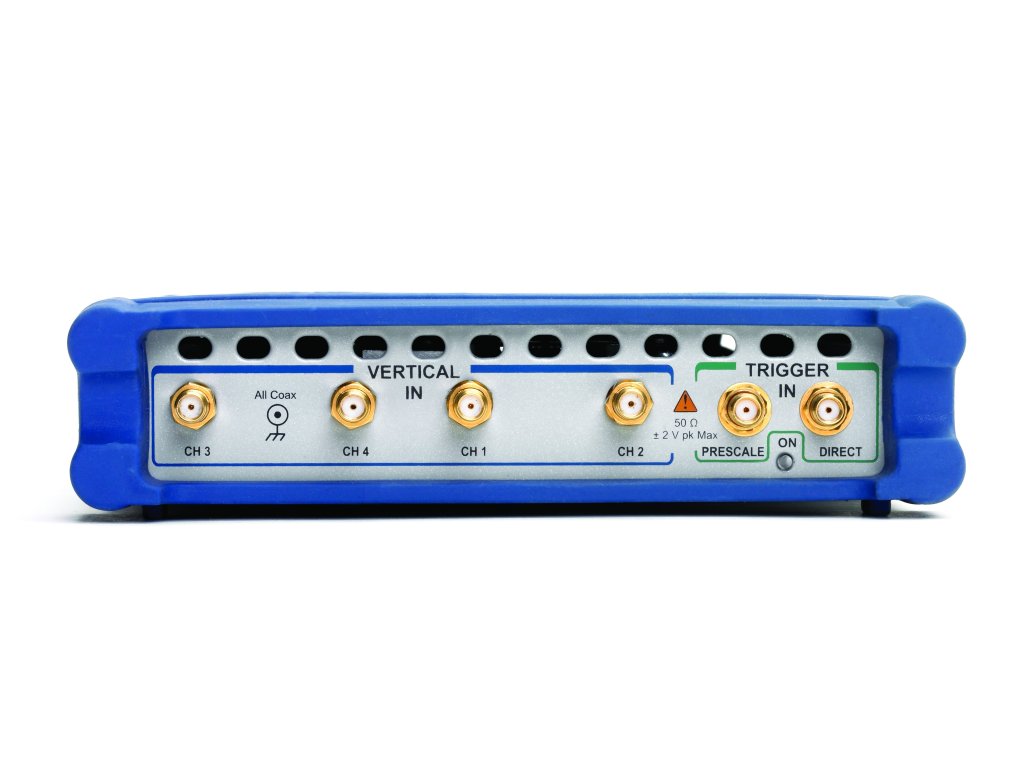

| Vstupné konektory | 2.92 mm (K) samica, kompatibilný s SMA a PC3.5 |
| Rozlíšenie | 16 bits, 40 μV/LSB |
| Mierky (citlivosť) | 1 mV/div do 500 mV/div in 1-2-5 sekvencia s 0.5% fine increments |
| Pracovné vstupné napätie | 1 V p-p v ±1 V rozsahu (s digitálnym feedbackom, single-valued) ±400 mV relative to channel offset (bez digitálneho feedbacku, multi-valued) |
| Nominálna impedancia vstupu | (50 ±1) Ω |
| Presnosť | ±2% celého rozsahu ±2 mV cez nominálny teplotný rozsah (za predpokladu že boli vykonané kalibrácie týkajúce sa teploty) |
| DC offset rozsah | Nastaviteľné s −1.000 V do 1.000 V v 10 mV zvýšeniach (coarse). Tiež nastaviteľné s jemnými prírastkami 0.2 mV. |
| Max bezpečné vstupné napätie | 16 dBm, alebo ±2 V (DC + peak AC) |
| Časová základňa (sequential equivalent time sampling mode) | |
| Digitizing rate | S digitálnym feedbackom (single-valued): DC do 1 MHz Bez digitálneho feedbaku feedback (multi-valued): DC do 40 kHz |
| Delta time presnosť intervalov | |
| Náhodný ekvivalentný čas | Pre =200 ps/div: ±5% s delta časového intervalu ±5 ps, ktorékoľvek je menšie. |
| Real time | ±0.2% s delta časového intervalu alebo alebo full horizontal scale, čokoľvek je väčšie. |
| Scale | |
| Náhodný ekvivalentný čas | 50 ns/div do 100 us/div |
| Real time | 2 μs/div do 100 ms/div |
| Roll | 200 ms/div do 10 s/div |
| Time interval resolution | |
| Random equivalent time | 4 ns min. |
| Real time | 1 μs min. |
| Dĺžka nahrávky | 32 do 32 768 bodov (jediný kanál) in x2 sequence |
| Deskew | 1 ps rozlíšenie, 100 ns max |
| Získavacie režimy | Sample (normal), average, envelope |
| Dynamický výkon (typicky) | |
| RMS šum Úplna šírka pásma Úzka šírka pásma So spriemerňovaním |
< 1.5 mV typicky, < 2 mV maximum < 0.8 mV typicky, < 1.1 mV maximum 100 μV limit systému |
| Trigger | |
| Trigger sources | Všetky modely: external direct, external prescaled, internal direct and internal clock triggers. PicoScope 9302 a 9321 iba trigger obnovenia externých hodín |
| External direct trigger bandwidth and sensitivity | DC do 100 MHz : 100 mV p-p 100 MHz do 2.5 GHz: increasing linearly to 200 mV p-p |
| External direct trigger jitter | 1.8 ps (typ.) alebo 2.0 ps (max.) + 20 ppm nastavenia oneskorenia, RMS |
| Internal direct trigger bandwidth and sensitivity | DC do 10 MHz: 100 mV p-p 10 MHz do 100 MHz: 100 mV p-p to 400 mV p-p (iba kanály 1 a 2) |
| Internal direct trigger jitter | 35 ps (typ.) alebo 40 ps (max.) + 20 ppm nastavenia oneskorenia, RMS (iba kanály 1 a 2) |
| External prescaled trigger bandwidth and sensitivity | 1 do 14 GHz: 200 mV p-p to 2 V p-p |
| External prescaled trigger jitter | 1.8 ps (typ.) alebo 2.0 ps (max.) + 20 ppm nastavenia oneskorenia, RMS |
| Pattern sync trigger clock frequency | 10 MHz do 11.3 GHz |
| Pattern sync trigger pattern length | 7 do 8 388 607 (223−1) |
| Signal generator output | |
| Režimy | Pulse, PRBS NRZ/RZ, 500 MHz clock, trigger out |
| Rozsah periódy, režim pulsu | 8 ns do 524 μs |
| Bit time range, NRZ/RZ režim | 4 ns do 260 μs |
| NRZ/RZ pattern length | 27−1 do 223−1 |
| Matematické funkcie | |
| Matematika | Do štyroch matematické priebehy môžu byť definované a zobrazené |
| Matematické funkcie, aritmetické | +, −, ×, ÷, ceiling, floor, fix, round, absolute, invert, (x+y)/2, ax+b |
| Matematické funkcie, algebrické | ex, ln, 10x, log10, ax, loga, d/dx, integrate, x2, sqrt, x3, xa, x−1, sqrt(x2 +y2) |
| Matematické funkcie, trigometrické | sin, sin−1, cos, cos−1, tan, tan−1, cot, cot−1, sinh, cosh, tanh, coth |
| Matematické funkcie, FFT | Complex FFT, complex inverse FFT, magnitude, phase, real, imaginary |
| Matematické funkcie, kombinatorická logika | AND, NAND, OR, NOR, XOR, XNOR, NOT |
| Matematické funkcie, interpolácia | Linear, sin(x)/x, trend, smoothing |
| Matematické funkcie, iné | Custom formula |
| FFT | Do 4 FFTs simultaneously |
| FFT funkcie o okienku | Rectangular, Hamming, Hann, flat-top, Blackman–Harris, Kaiser–Bessel |
| Eye diagram | Automatically characterizes NRZ and RZ eye patterns based on statistical analysis of waveform |
| Meranie a analýza | |
| Markery | Vertical bars, horizontal bars (measure volts) alebo waveform markers |
| Automatické merania | Do 10 naraz |
| Merania, X parametre | Period, frequency, pos/neg width, rise/fall time, pos/neg duty cycle, pos/neg crossing, burst width, cycles, time at max/min, pos/neg jitter ppm/RMS |
| Merania, Y parametre | Max, min, top, base, peak-peak, amplitude, middle, mean, cycle mean, AC/DC RMS, cycle AC/DC RMS, pos/neg overshoot, area, cycle area |
| Merania, trace-to-trace | Delay 1R-1R, delay 1F-1R, delay 1R-nR, delay 1F-nR, delay 1R-1F, delay 1F-1F, delay 1R-nF, delay 1F-nF, phase deg/rad/%, gain, gain dB |
| Eye measurements, X NRZ | Area, bit rate, bit time, crossing time, cycle area, duty cycle distortion abs/%, eye width abs/%, rise/fall time, frequency, period, jitter p-p/RMS |
| Eye measurements, Y NRZ | AC RMS, average power lin/dB, crossing %/level, extinction ratio dB/%/lin, eye amplitude, eye height lin/dB, max/min, mean, middle, pos/neg overshoot, noise p-p/RMS one/zero level, p-p, RMS, S/N ratio lin/dB. |
| Eye measurements, X RZ | Area, bit rate/time, cycle area, eye width abs/%, rise/fall time, jitter p-p/RMS fall/rise, neg/pos crossing, pos duty cycle, pulse symmetry, pulse width |
| Eye measurements, Y RZ | AC RMS, average power lin/dB, contrast ratio lin/dB/%, extinction ratio lin/dB/%, eye amplitude, eye high lin/dB, eye opening, max, min, mean, middle, noise p-p/RMS one/zero, one/zero level, peak-peak, RMS, S/N |
| Histogram | Vertical alebo horizontal |
| Mask tests | |
| Mask geometry | Získané signály sú testované for fit outside areas defined by up to eight polygons. Standard or user-defined masks can be selected. |
| Built-in masks, ANSI T1.102 | DS1 (1.544 Mb/s) do STS3 (155.520 Mb/s) |
| Built-in masks, Ethernet | 1.25 Gb/s 1000Base-CX Absolute TP2 do 10xGB Ethernet (12.5 Gb/s) |
| Built-in masks, Fibre Channel | FC133 (132.8 Mb/s) do 10x Fibre Channel (10.5188 Gb/s) |
| Built-in masks, G.984.2 | XAUI-E Far (3.125 Gb/s) |
| Built-in masks, InfiniBand | 2.5G (2.5 Gb/s) do 5.0G (5 Gb/s) |
| Built-in masks, ITU G.703 | DS1 (1.544 Mb/s) do 155 Mb (155.520 Mb/s) |
| Built-in masks, PCI Express | R1.0a 2.5G (2.5 Gb/s) do R2.1 5.0G (5 Gb/s) |
| Built-in masks, RapidIO | Level 1, 1.25 Gb/s do 3.125 Gb/s |
| Built-in masks, SATA | 1.5G (1.5 Gb/s) do 3.0G (3 Gb/s) |
| Built-in masks, SONET/SDH | OC1/STMO (51.84 Mb/s) do FEC 1071 (10.709 Gb/s) |
| Built-in masks, USB | USB 3.0 (5 Gb/s), USB 3.1 (10 Gb/s) |
| Built-in masks, XAUI | 3.125 Gb/s |
| Displej | |
| Štýly | Dots, vectors, persistence, grey scaling, color grading |
| Persistence time | Variable alebo infinite |
| Screen formats | Auto, single YT, dual YT, quad YT, XY, XY + YT, XY + 2 YT |
| Prostredie | |
| Pracovná teplota | +5 °C do +35 °C. |
| Pracovná teplota (daná presnosť) | +15 °C do +25 °C. |
| Skladovacia teplota | −20 °C do +50 °C |
| Vlastnosti | |
| Rozmery | 170 mm x 260 mm x 40 mm (W x D x H) |
| Hmotnosť | 1.2 kg max |
| Software | |
| PicoSample 3 pre Windows | PicoSample 3 software má mnohé pokročilé vlastnosti ako napríklad matematická analýza, analýza histogramu, eye-diagram analysis a mask testing. Všetky vlastnosti sú zahrnuté ako štandard. Updaty môžu byť prebrané z internetu zdarma. |
| Software development kit | SDKvám umožňuje kontrolovať scope s vaším programom. Software sa môže správať ako ActiveX COM server, umožňujúc akémukoľvek programu zasielať rozkazy s využitím štandardného Windows protokolu. Toto je idálne pre výrobno testovacie prostredie kde treba kontrolovať viacero prístrojov s jediným PC, alebo kde treba vykonať automatizované testy. SDK obsahuje plnú dokumentáciu a príklad kódu pre rôzne programovacia jazyky. |
| Jazyky | Anglický jazyk |
| Všeobecné info | |
| PC operačný systém | 32-bitová edícia Windows XP (SP3), 32 alebo 64-bitová edícia Windows Vista, Windows 7 alebo Windows 8 (nie Windows RT) |
| LAN | 10/100 Mb/s (PicoScope 9211A a 9231A iba) |
| USB porty | USB 2.0 (kompatibilný s USB 3.0 a USB 1.1) |
| V súlade | FCC (EMC), CE (EMC a LVD) |
| Záruka | 2 roky (1 rok pre input sampler) |
| PicoScope 9301 | PicoScope 9302 | PicoScope 9311 | PicoScope 9312 | PicoScope 9321 | PicoScope 9341 | |
| 20 GHz vzorkovací osciloskop |
• |
• |
• |
• |
• |
• |
| 2 kanály |
• |
• |
• |
• |
• |
|
| 4 kanály |
• |
|||||
| Regenerácia hodinových impulzov (11.3 Gb/s) |
• |
• |
||||
| Optika (9.5 GHz) |
• |
|||||
| TDR/TDT (40 ps / 200 mV) |
• |
|||||
| TDR/TDT (60 ps / 2.5 do 6 V) |
• |
• |
• |
• |
• |
• |
