PicoScope 6824E - USB osciloskop - 500 MHz, 8 ch, 16 MSO, 8-10-12 bit
FlexRes 500 MHz USB osciloskop, 5 kanálov + 16 digitálnych, 2GS pamäť, AWG. Rozlíšenie 8, 10 a 12 bit.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

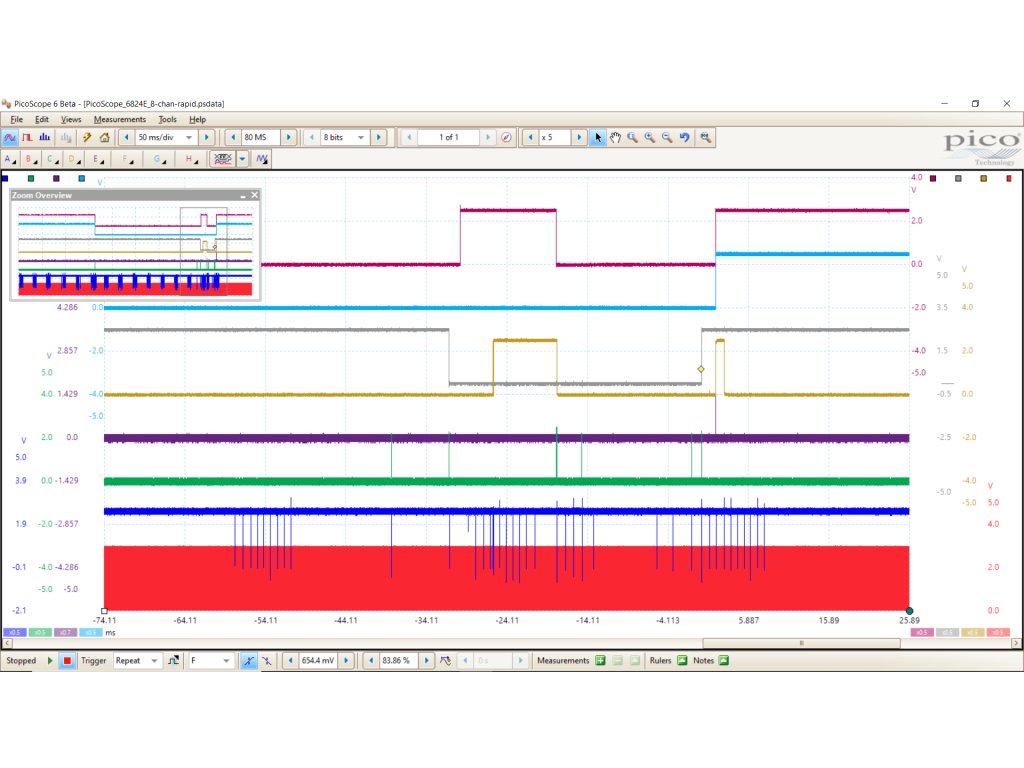

8 kananálový osciloskop pre náročné aplikácie so vzorkovaním 5 GS/s. Okrem analógových kanálov má aj 16 digitálnych na sledovanie komunikačný signálov. Umožňuje dekódovať 21 druhov sériových protokolov - od RS232 až Ethernet vrátane BroadR-Reach a CAN zberníc.

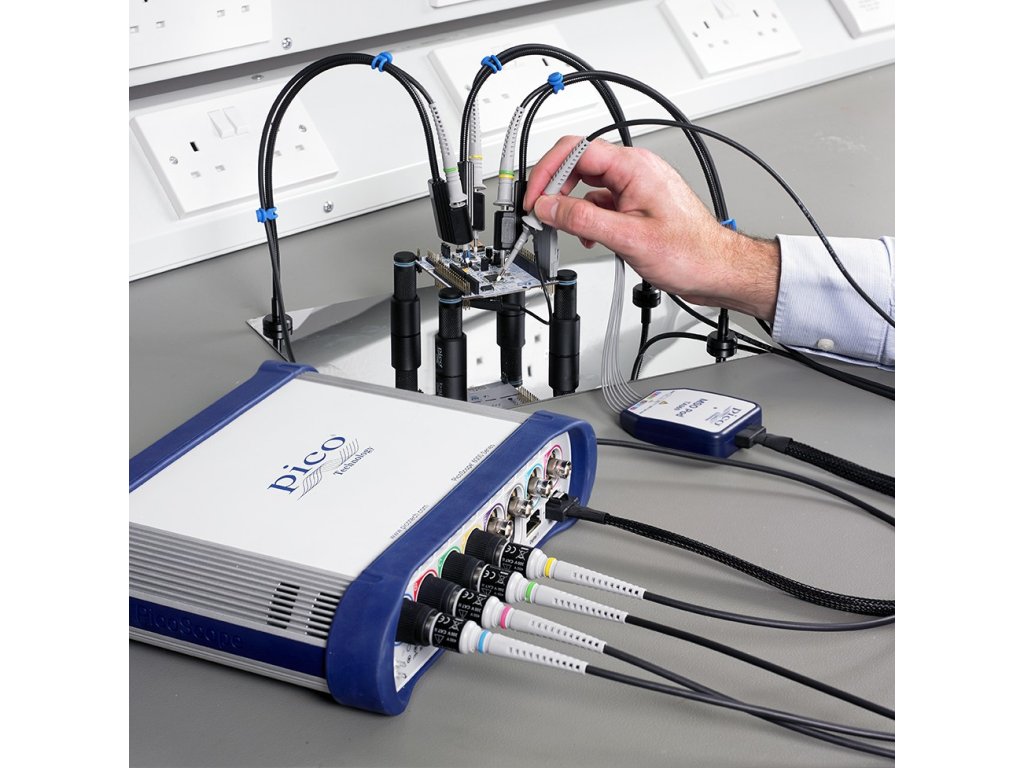

Pribudla podpora aktívnych sônd. Konektory na prednej strane poskytujú napájanie a komunikačné signály pre sondy série A6000.
Obsah balenia:
- PicoScope 6824 E - USB osciloskop
- 4 × 500 MHz sonda 10:1 s príslušenstvom P2056
- kábel USB 3.0
- sieťový napájací adaptér
- plastový kufrík na osciloskop a príslušenstvo
| Špecifikácie - séria 6000E | ||
| Vertikálne | 6804E | 6824E |
| Počet kanálov | 8 | |
| Šírka pásma (-3dB) | 500 MHz | |
| Obmedzenie šírky pásma (-3dB) | 20 MHz, prepínatelné | |

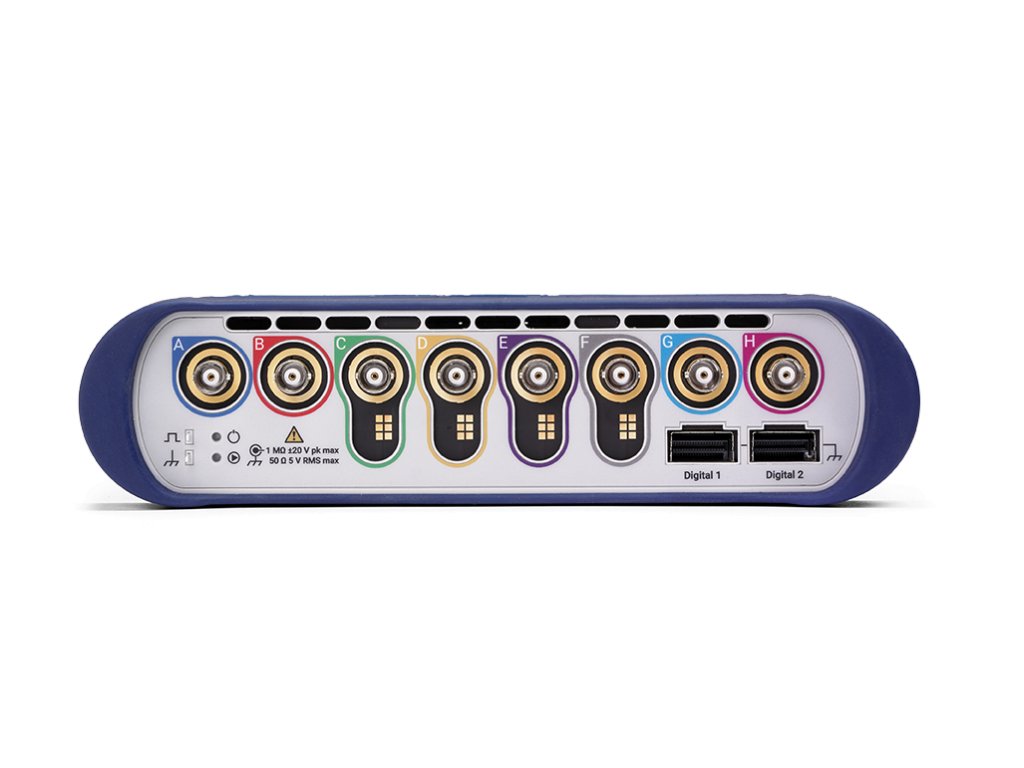

| Vstupné konektory | BNCs na prednom paneli | BNCs na prednom paneli |
| Rozlíšenie HW Vylepšené rozlíšenie SW |
8 bitov Hardverové rozlíšenie + 4 bity |

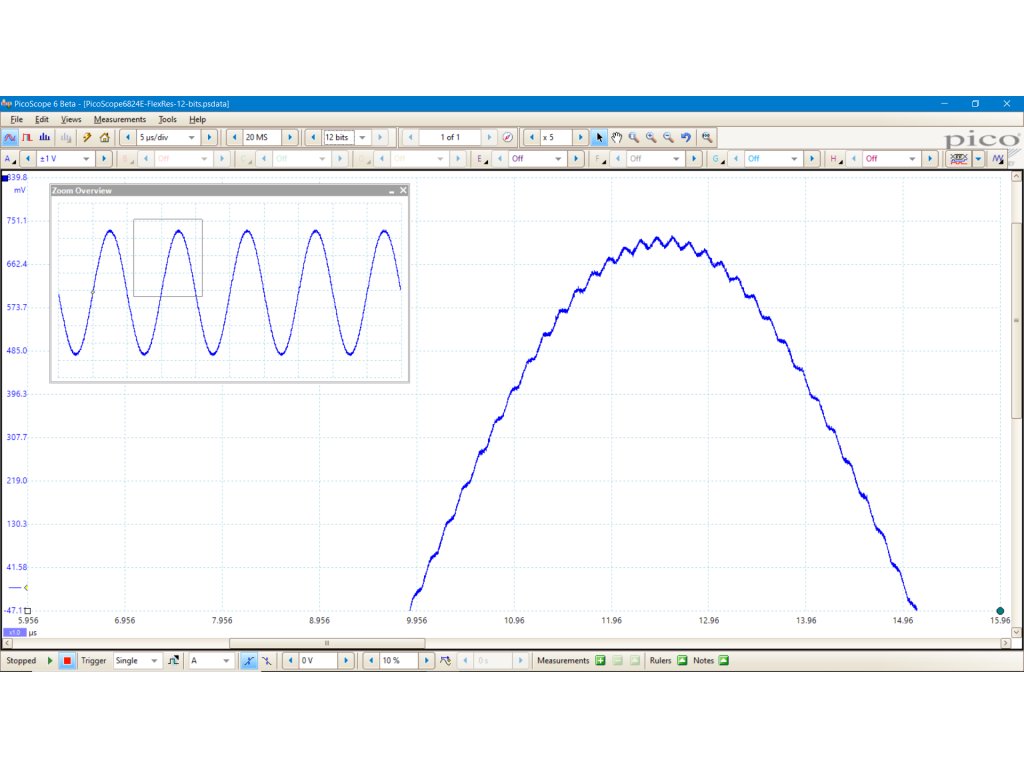

8 , 10 , 12 bitov Hardverové rozlíšenie + 4 bity |
| Vstupná impedancia | 1 MΩ ±0.5%, 12 pF ±1 pF alebo 50 Ω ±2% |
|
| Väzba vstupov | 1 MΩ AC/DC, 50Ω DC | |
| Citlivosť vstupov | 2mV/div do 4 V/div | 2mV/div do 4 V/div |
| Rozsah vstupov | 1 MΩ: ±10 mV do ±20 V v plnom rozsahu, 50 Ω: ±10 mV do ±5 V | |
| Ochrana proti prepätiu | 1 MΩ: ± 100 V (DC + AC špička) 50 Ω: 5.5 V RMS |
|
| Vertikálne | digitálne vstupy s voliteľnou sadou TA369 8-ch | |
| Počet kanálov | 2 × 8 | |
| Maximálna frekvencia | 500 MHz | |
| Minimálna šírka impulzu | 1 ns | |
| Vstupná impedanica | 101 kΩ ±1%, 3.5 pF ±0.5 pF | |
| Vstupná charakteristika | 1 MΩ ±0.5%, 12 pF ±1 pF alebo 50 Ω ±2% |
|
| Úroveň signálu | TTL, CMOS, ECL, PECL alebo voliteľná | |
| Rozhodovacia úroveň | ±8 V po krokoch 5 mV |
|
| Vstupný rozsah | ±40 V do 10 MHz, klesá lineárne do ±5 V pri 500 MHz | |
| Horizontálne | ||
| Max. vzorkovanie - 8 bit | do 2 analógových kanálov alebo digitálnych vstupov: 5 GS/s (jeden z ABCD, a druhý z EFGH kanálov) do 4 analógových kanálov alebo digitálnych vstupov: 2.5 GS/s (jeden z AB, jeden z CD, jeden z EF a jeden z GH). do 8 analógových kanálov alebo digitálnych vstupov: 1.25 GS/s. akákoľvek iná kombinácia: 625 MS/s. |
|
| Max. vzorkovanie - 10 bit | - | jeden analógový kanál alebo digitálny vstup: 5 GS/s do 2 analógových kanálov alebo digitálnych vstupov: 2.5 GS/s (neplatí pri kombinácii: AB, CD, EF, GH) do 4 analógových kanálov alebo digitálnych vstupov: 1.25 GS/s do 8 analógových kanálov alebo digitálnych vstupov: 625 MS/s akákoľvek iná kombinácia: 312.5 MS/s |
| Max. vzorkovanie - 12 bit | - | 1.25 GS/s pri použití jedného kanálu z ABCD a / alebo jedného kanálu z EFGH, plus ktorýkoľvek digitálny vstup |
| Vzorkovanie(stream) | ~20 MS/s na USB 3.0, rozdelené medzi aktívne kanály, závislé od PC | |
| Pamäť na vzorky | 2 GS | 4 GS (2 GS pri 10 bit a 12 bit vzorkovaní) |
| Buffer priebehov (počet segmentov) |
10 000 v PicoScope software 2 000 000 v PicoSDK |
|
| Časová základňa | od 1 ns / dielik po 5000 s / dielik |
|
| Vzorkovanie ADC |
simultálne na všetkých aktívnych kanáloch | |
| Generátor signálu | ||
| Zabudované priebehy | sínus, obdĺžnik, trojuholník, DC napätie | |
| Frekvenčný rozsah | sínus: 100 μHz až 50 MHz obĺžnik: 100 μHz až 50 MHz ostatné: 100 μHz až 1 MHz |
|
| Rozmietanie | sínus a obdĺžnik: 0.075 Hz až 50 MHz ostatné: 0.075 Hz až 1 MHz |
|
| Amplitúda | ±5 V naprázdno ±2.5 V do záťaže 50 Ω |
|
| Typ konektora | BNC, 50 Ω výstupná inpedanciaBNC, 50 Ω výstupná inpedancia | |
| Ochrana proti prepätiu | ±20 V±20 V | |
| Režim Sweep | Hore, dolu alebo striedavý s volteľným štartom/ukončenie frekvencie alebo zvýšenie | Hore, dolu alebo striedavý s volteľným štartom/ukončenie frekvencie alebo zvýšenie |
| AWG | ||
| Vzorkovanie | 1 S/s až 200 MS/s | |
| Vyrovnávacia veľkosť | 40 kS | |
| Rozlíšenie | 14 bitov (veľkosť kroku < 1 mV) | |
| Šírka pásma | 100 MHz | |
| Výstup na kompenzáciu sondy | ||
| Signál | 1 kHz, 2V peak, 600 Ω | |
| Výstup pre aktívne sondy | ||
| typ | Výstup pre aktívne sondy na štyroch kanáloch podporuje sondy série A6000. Konektor privádza napájanie a riadice signály. | |
| Spektrálny analyzátor | ||
| Rozsah frekvencie | DC až 500 MHz |
|
| Režim displeja | Veľkosť, priemer, podržanie špičky | |
| Funkcie okna | Obdĺžnikové, Gaussian, trojuholníkové Blackman, Blackman-Harris, Hamming, Hann, flat-top | |
| Počet bodov na FFT | Voliteľné od 128 do 1 000 000 po mocninách 2 | |
| Matematický kanál | ||
| Funkcie | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, delay | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, delay |
| Operand | A, B, C, D (vnútorné kanály), T (time), referenčné priebehy, pi | A, B, C, D (vnútorné kanály), T (time), referenčné priebehy, pi |
| Automatické merania | ||
| Osciloskop | AC RMS, prúdové kliešte RMS, DC priemerná hodnota, interval času, frekvencia, pracovný cyklus, klesajúca intenzita, dobeh,vystrekovacia intenzita , doba nábehu, vysoká šírka pulzu, nízka šírka pulzu, maximum, minimum, špičky | AC RMS, prúdové kliešte RMS, DC priemerná hodnota, interval času, frekvencia, pracovný cyklus, klesajúca intenzita, dobeh,vystrekovacia intenzita , doba nábehu, vysoká šírka pulzu, nízka šírka pulzu, maximum, minimum, špičky |
| Spektrum | Frekvencia na špičke, amplitúda na špičke, priemer amplitúdy na špičke, maximálny výkon, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | Frekvencia na špičke, amplitúda na špičke, priemer amplitúdy na špičke, maximálny výkon, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD |
| Štatistika | Minimum, maximum, priemerné a štandardné odkloneneie | Minimum, maximum, priemerné a štandardné odkloneneie |
| Dekódovanie sériových zberníc | ||
| Protokoly | 1-Wire, ARINC 429, BroadR-Reach, CAN & CAN FD, DALI, DCC, DMX512, Ethernet 10Base-T and 100Base-TX, FlexRay, I²C, I²S, LIN, PS/2, Manchester, Modbus, SENT, SPI, UART (RS-232 / RS-422 / RS-485), USB 1.1 | |
| Maska pass/fail testov | ||
| Štatistika | Vyhovel/nevyhovel, počet zlyhaní, celkový počet | |
| Vytváranie masky | signál zo vstupu tabuľka kreslenie importovaná zo suboru |
|
| Displej | ||
| Interpolácia | Lineárny alebo sin(x)/x | |
| Režim dosvitu | Farebný digitál, analógová intenzita, prispôsobenie alebo žiaden |
|
| Všeobecé špecifikácie | ||
| PC prepojenie | USB 3.0 SuperSpeed kompatibilný s USB 2.0 | |
| Požiadavky pri napájaní | 12 VDC z dodávaného adaptéru PS016A, do 7A vrátane napájania príslušenstva | |
| Rozmery | 245 × 192 × 61.5 mm | |
| Hmotnosť | 2.2 kg | |
| Rozsah teploty | prevádzková teplota: 0 °C do 40 °C (1520 °C do 30 °C pre určenú presnosť). teplota pri uskladnení: –20 °C do 60 °C |
|
| Rozsah vlhkosti | pracovná: 5% to 80% RH bez kondenzácie skladovanie: 5% to 95% RH bez kondenzácie |
|
| Prostredie | len suché miesto; do 2000 m nadmorskej výšky |
|
| Bezpečnostné overenie | EN 61010-1:2010 |
|
| EMC | EN61326-1:2006 and FCC Part 15 Subpart B |
|
| Štandardy prostredia | RoHS a WEEE | |
| Softvér/PC | PicoScope 6, SDK a vzorové programy pre Microsoft Windows a beta pre Linux. | |
| Záruka | 5 rokov | |
