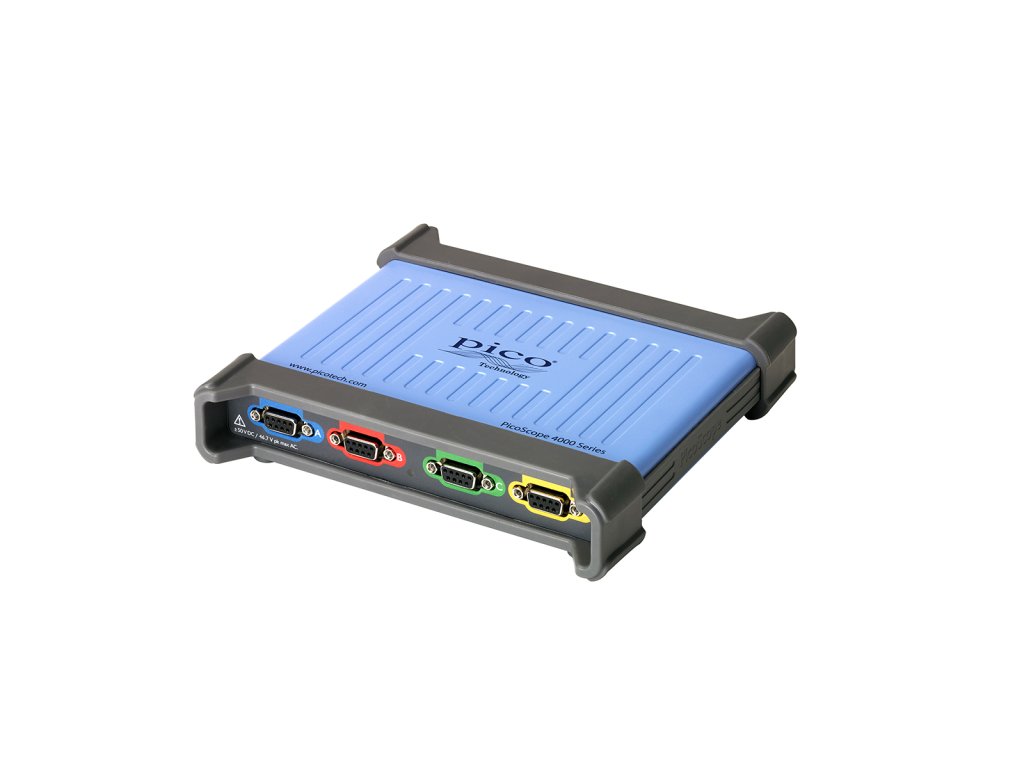

    PicoScope 4444 - USB diferenciálny osciloskop (14 bit, 4 kanály)

    Značka: pico Technology

    4 kanálový USB osciloskop s rozlíšením 14 bitov a diferenciálnými vstupmi. Šírka pásma 20 MHz. 1000V CAT III.



    Dostupnosť Na objednávku
    Môžeme doručiť do:
    20.9.2024
    Možnosti doručenia
    Kód: PQ088
    €1 554 €1 295 bez DPH
    PicoScope 4444 - USB diferenciálny osciloskop (14 bit, 4 kanály)
    Značka: pico Technology
    PicoScope 4444 - USB diferenciálny osciloskop (14 bit, 4 kanály);PicoScope 4444 - USB diferenciálny osciloskop (14 bit, 4 kanály);PicoScope 4444 - USB diferenciálny osciloskop (14 bit, 4 kanály);PicoScope 4444 - USB diferenciálny osciloskop (14 bit, 4 kanály);;;;;;;;;;
    Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Doprava zadarmo
    pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
    Široké možnosti
    platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
    Tovar skladom odosielame v deň objednávky (do 13:00)
    Tovar skladom
    odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
    Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
    Servis a kalibrácia
    teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

    Prvý USB osciloskop určený na meranie zdrojov a sieťových napätí. Poskytuje plný komfort a flexibilitu ostatných osciloskopov Pico technology.

    Vlastnosti:

    • 4 vstupy s vysokou impedanciou
    • 20 MHz šírka pásma (400 MS/s)
    • rozlíšenie 12 a 14 bitov
    • 256 MS pamäť
    • meranie plávajúcich signálov
    • potlačenie šumu a presluchu
    • inteligentné rozhranie pre sondy
    • nízkonapäťové sondy na meranie od milivoltov až po 50 V
    • pre sieťové merania diferenciálna sonda 1000 V CAT III



    Obsah balenia:

    • osciloskop
    • návod a SW
    • napájací zdroj
    • kábel USB 3.0
    • príslušenstvo podľa sady





    Špecifikácia: PicoScope 4444

    Vertikálne
    špecifikácia osciloskopu
    		 špecifikácia so sondou PicoConnect 442 - 1000 V
    vstupné kanály 4 4
    šírka pásma (–3 dB) 20 MHz s D9 na BNC adaptérom
    15 MHz so sondou PicoConnect 441    		 10 MHz
    nábežná hrana (vypočítaná) 17.5 ns adaptér D9 na BNC
    23 ns sonda PicoConnect 441    		 35 ns
    zúženie šírky pásma 100 kHz / 1 MHz (meniteľné) 100 kHz / 1 MHz (meniteľné)
    vertikálne rozlíšenie, 12-bit režim 12 bitov
    11 bitov na rozsahu ±10 mV    		 12 bit
    vertikálne rozlíšenie, 14-bit režim 14 bitov
    13 bitov na rozsahu ±20 mV
    12 bitov na rozsahu ±10 mV    		 14 bit
    rozšírené vertikálne rozlíšenie
    12-bit režim    		 16 bitov
    15 bitov na rozsahu ±10 mV    		 16 bit
    rozšírené vertikálne rozlíšenie 14-bit režim 18 bits on most input ranges
    17 bits on ±20 mV range
    16 bits on ±10 mV range    		 18 bit
    typ vstupu Diferenciálny, 9-pin D-sub, female Diferenciálny, 9-pin D-sub, female
    charakteristyka vstupu 1 MΩ ±1%, paralelne 17.5 pF ±1 pF 16.7 MΩ ±1%, paralelne 9.3 pF ±1 pF
    väzba vstupu AC/DC AC/DC
    citlivosť vstupu 2 mV/div až 10 V/div ±0.5 V/div až ±200 V/div
    rozsahy vstupov ±10 mV, ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV,
    ±1 V, ±2 V, ±5 V, ±10 V, ±20 V, ±50 V    		 ±2.5 V, ±5 V, ±12.5 V, ±25 V, ±50 V, ±125 V, ±250 V, ±500 V, ±1000 V
    potlačenie vstupu ±5 V na ±10 mV až ±500 mV rozsahoch
    ±50 V na ±1 V až ±50 V rozsahoch    		 ±125 V na ±2.5 V až ±12.5 V rozsahoch
    ±1000 V na ±25 V až ±1000 V rozsahoch
    presnosť DC (10 kHz) ±1% na celom rozsahu ±500 µV ±3% na celom rozsahu ±12.5 mV
    analógový offset ±250 mV na ±10 mV až ±500 mV rozsahoch
    ±2.5 V na ±1 V až ±5 V rozsahoch
    ±25 V na ±10 V až ±50 V rozsahoch

    ±6.25 V na ±2.5 V až ±12.5 V rozsahoch
    ±62.5 V na ±25 V až ±125 V rozsahoch
    ±625 V na ±250 V až ±1000 V rozsahoch
    presnosť offsetu 1% z nastavenia k DC presnosti 1% z nastavenia k DC presnosti
    preťaženie vstupu ±100 V DC + AC peak CAT III 1000V
    Horizontálne
    maximálne vzorkovanie v reálnom čase
    12-bit režim    		 400 MS/s zdielané medzi kanálmi (podľa počtu aktívnych)
    maximálne vzorkovanie v reálnom čase
    14-bit režim    		 50 MS/s
    maximálne vzorkovanie pri USB streaming 10 MS/s
    najkratší čas vzorkovania, 12-bit režim

    50 ns (5 ns/div)
    najkratší čas vzorkovania, 14-bit režim

    200 ns (20 ns/div)
    najdlhší čas vzorkovania 50000 s (5000 s/div)
    pamäť (block mode) 256 MS zdielané medzi kanálmi
    pamäť ( USB streaming mode) 100 MS zdielané medzi kanálmi
    zásobníky priebehov 10000
    presnosť času vzorkovania ±50 ppm (starnutie 5 ppm / rok)
    jitter vzoriek 3 ps RMS typicjky
    Dynamické vlastnosy (typicky)
    presluch 2000:1 (DC až 20 MHz) 2000:1 (DC až 10 MHz)
    harmonické skreslenie na 100 kHz, 90% FSD < –70 dB na rozsahoch ±50 mV a viac
    < –60 dB na ±10 mV and ±20 mV rozsahoch    		 < –70 dB
    SFDR > 70 dB > 70 dB
    ADC ENOB, 12-bit mode 10.8 bitov 10.8 bitov
    ADC ENOB, 14-bit mode 11.8 bitov 11.8 bitov
    šum < 180 µV RMS na rozsahu ±10 mV < 5 mV RMS na rozsahu ±2.5 V
    vyhlaďenie pásma (+0.1 dB, –3 dB) DC až plná šírka pásma (+0.1 dB, –3 dB) DC až plná šírka pásma
    potlačenie signálu 60 dB typicky, DC až 1 MHz 55 dB typicky, DC až 1 MHz
    Spúštanie
    zdroj ktorýkoľvek vstup
    režimy žiadny, automatický, opakovanie, jeden, rýchly
    rozširené spúštanie hrana, okno, šírka impulzu, šírka v okne, pokles v okne, interval, potlačený impulz, logická úroveň
    citlivosť spúštania digitálne spúštanie po 1 LSB
    maximálny pre-trigger až 100% veľkosti priebehu
    oneskorenie spúštania až 4 000 000 000 vzoriek
    znovuspustenie v rapid trigger režime
    		 < 2 µs na najrýchlejšom vzorkovaní
    najvačší počet priebehov v rapid trigger režime 10000 priebehov počas 12 ms dávky
    Všeobecné
    pripojenie k PC USB 3.0, kompatibilné s USB 2.0, USB 1.1
    npájanie USB port alebo externý adaptér, podľa pripojeného príslušenstva
    pracovná teplota 0 °C až 45 °C
    pracovná teplota pre dosiahnutie presnosti 15 °C až 30 °C
    teplota skladovacia –20 °C až 60 °C
    vlhkosť pracovná 5% až 80% RH nekondenzujúca
    vlhkosť skladovacia 5% až 95% RH nekondenzujúca
    maximálna výška do 2000 m
    stupeň znečistenia 2
    bezpečnosť podľa EN 61010-1:2010
    EMC kompatibilita testované podľa EN 61326-1:2013 a FCC Part 15 Subpart B
    životné prostredie spĺňa RoHS a WEEE
    software PicoScope 6 pre Windows, Windows SDK
    Príslušenstvo a sady:

PA149 PicoScope 4444 carry case
    PQ073 PicoScope 4444 standard differential oscilloscope kit
    PQ074 PicoScope 4444 1000 V CAT III differential oscilloscope kit
    PQ087 PicoConnect 442 1000 V CAT III 25:1 differential probe
    PQ098 PicoConnect 441 differential 1:1 probe
    PQ088 PicoScope 4444 oscilloscope
    TA271 D9-BNC adaptor
    TA299 D9-dual BNC adaptor
    TA300 TA300 current probe 40 A AC/DC D9 connector
    TA301 TA301 current probe 200/2000 A AC/DC D9 connector
    TA308 Shrouded 4 mm to 4 mm lead 1000 V CAT III 0.5 m black
    TA309 Shrouded 4 mm to 4 mm lead 1000 V CAT III 0.5 m red
    TA310 Shrouded multimeter test prod 1000 V CAT III black
    TA311 Shrouded multimeter test prod 1000 V CAT III red
    TA325 TA325 Flex current probe 3-phase 30/300/3000 A AC BNC
    TA326 TA326 Flex current probe 30/300/3000 A AC BNC
    TA327 Unshrouded 4 mm sprung hook black
    TA328 Unshrouded 4 mm sprung hook red
