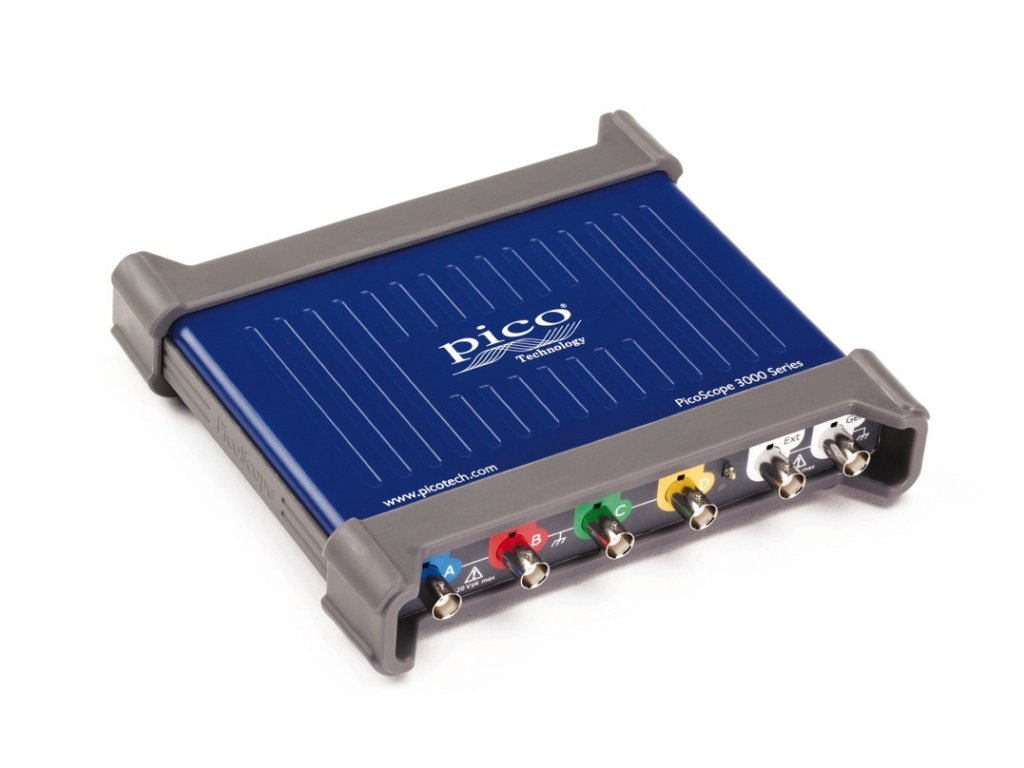

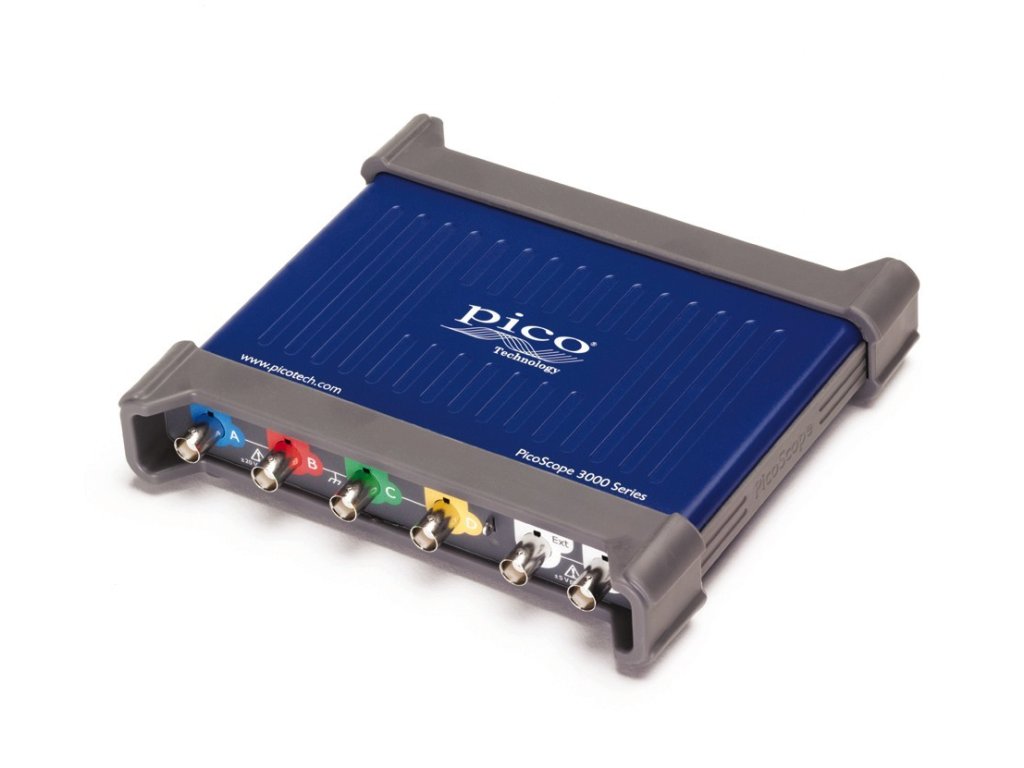

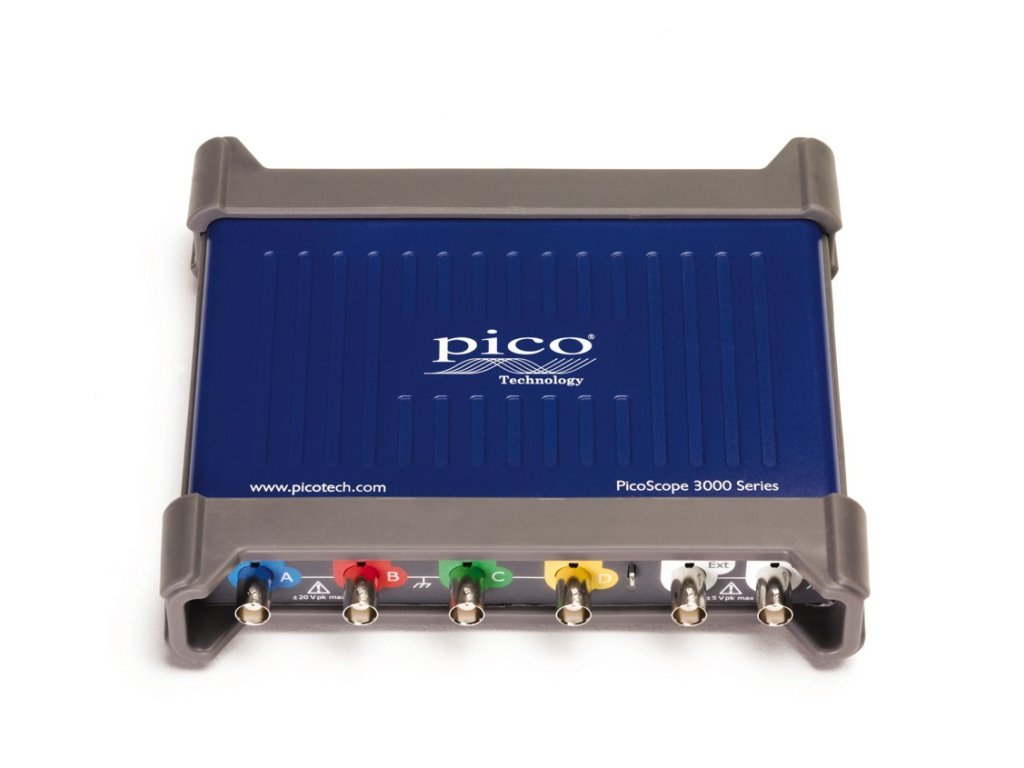

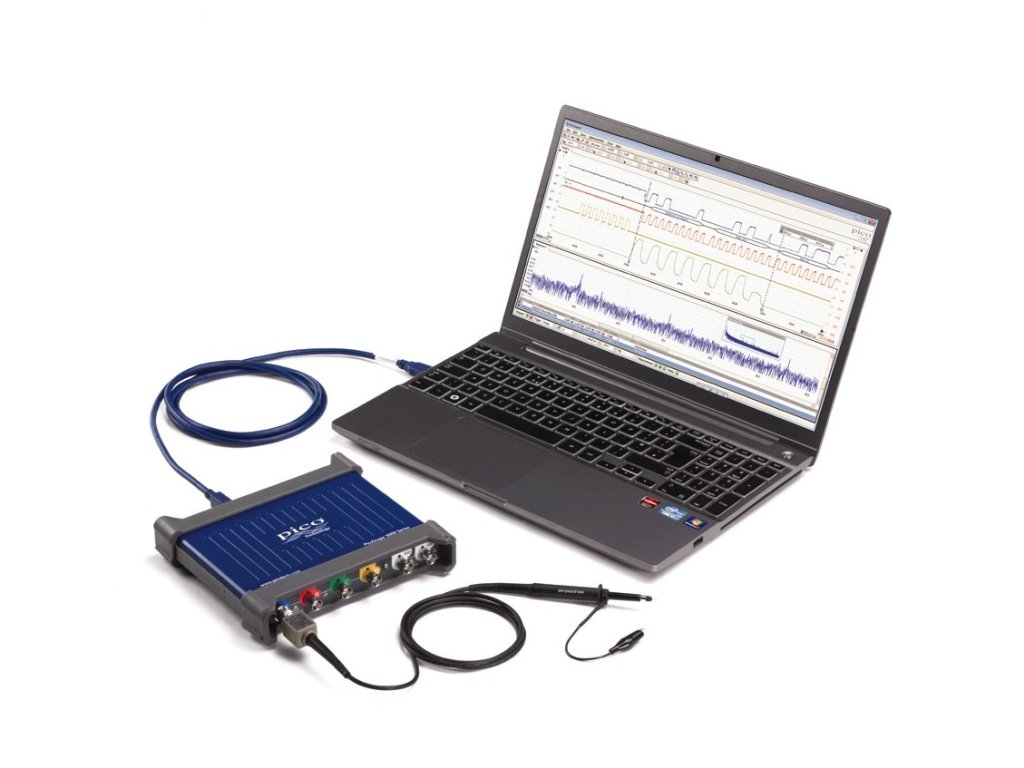

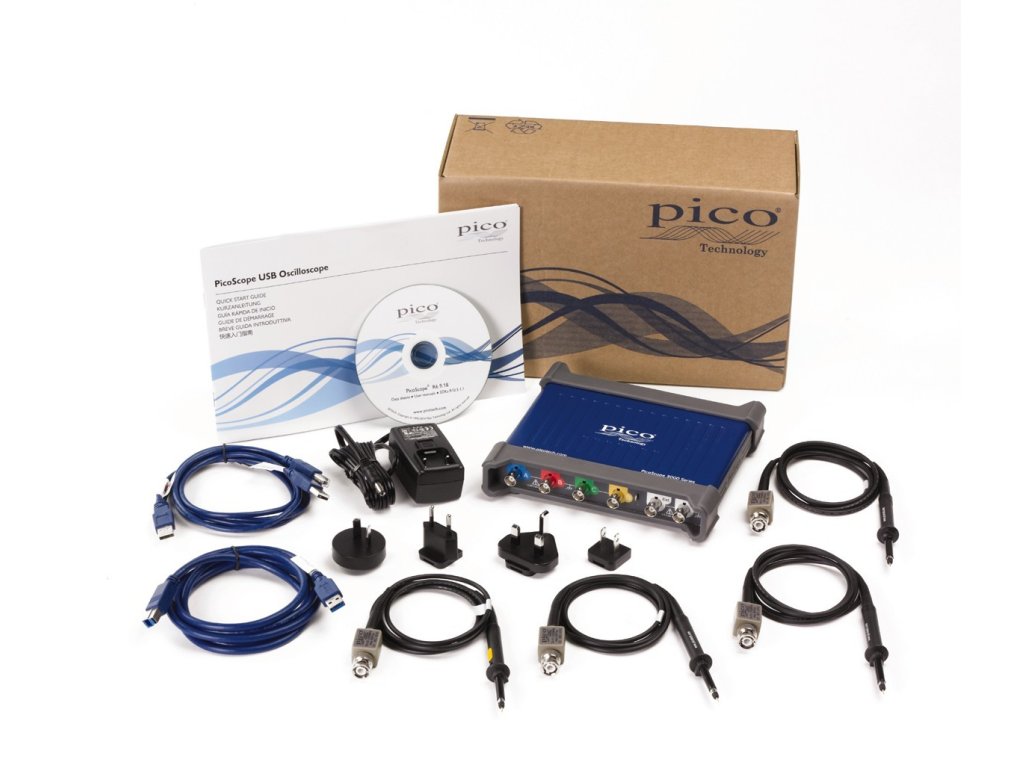

Osciloskopy série 3000D ponúkajú 2 alebo 4 analógové kanály a zabudovaný generátor funkcie/arbitrárnych priebehov. MSO modely až 16 digitálnych kanálov.
- 1 GS/s real-time vzorkovanie
- 512 MS buffer
- 100,000 priebehov za sekundu
- Arbitrárny generátor priebehov
- USB 3.0 pripojenie a napájanie
- Sériové dekódovanie a testovanie (mask) ako štandard
- Windows, Linux a Mac software
- Rýchle načítanie priebehov
- Automatické merania
- Pokročilé spúštanie
- Sériové dekódovanie
- Math kanály
Podporované pokročilým PicoScope 6 softwarom, tieto prístroje ponúkajú ideálny, cenovo efektívny balík určený na mnohé aplikácie vrátane: Navrhovanie systémov, výskum, testovanie, výuka a oprava.
Veľký rozsah a vysoká vzorkovacia frekvencia
Aj napriek kompaktnej veľkosti a nízkej cene, nieje tu žiadny kompromis ohľadne výkonu a rozsahu až do 200 MHz. K tomuto rozsahu je priradené vzorkovanie s frekvenciou do 1 GS/s, čo ponúka detailný prehľad vysokých frekvencii. Pre opakujúce sa signály, maximálna efektívna vzorkovacia frekvencia môže byť zvýšená až na 10 GS/s s využitím 'Equivalent Time Sampling' (ETS) režimu.
Ostatné osciloskpy majú vysoké maximálne vzorkovacie frekvencie, ale bez dostatočnej pamäte nedokážu udržať tieto frekvencie po dlhšiu dobu. PicoScope série 3000 ponúka pamäť ktorá je schopná zaznamenať dokopy až 512 millionov vzoriek, čo je viac ako ktorýkoľvek iný osciloskop tejto cenovej kategórie a ktorý umožnuje PicoScope 3406 a 3206 vzorkovať na frekvencii 1 GS/s až 50 ms/ div (500 ms).
Správa týchto dát si ale vyžaduje silné nástroje. Prístroj má mnohé približovacie tlačidlá, plus okno s prehľadom ktoré vám umožnuje priblížiť a zmeniť pozíciu displeja myšou alebo za pomoci dotykového displeja. Faktor priblíženia niekoľkých miliónov je možný. Iné nástroje ako vyrovnávacia pamäť (buffer) priebehov, mask limit test, sériové dekódovanie a zrýchlenie hardweru pracujú spolu s pamäťou čo robí PicoScope série 3000 jeden s najsilnejších osciloskopov na trhu.
Sériové dekódovanie a analýza protokolov
PicoScope môže štandardne dekódovať UART/RS-232, CAN, LIN, FlexRay, I²C, I²S, RS-232/UART, SPI, a USB protokolované dáta s mnohými protokolmi ktoré sú stále dnes predstavované (dostupné vylepšenia sofrwaru v budúcnosti zdarma).
V grafe formát zobrazuje dekódované dáta (hex, binary, decimal alebo ASCII) v dátovom bus časovaciom formáte, pod priebehom na bežnej časovej krivke, a chybami označenými červenou farbou. Tieto snímky môžete priblížiť aby ste preskúmali problémy s integritou signálu (SI).
V tabuľke formát zobrazuje zoznam dekódovaných snímok, vrátane dát a všetkých upozornení a identifikátorov. Filtrovanie može byť nastavené tak aby sa zobrazovali iba snímky o ktoré máte záujem, hľadať snímky so špecifickými vlastnosťami. Možnosť štatistiky ponúka viac detailov o fyzickej vrstve ako napríklad časy snímok a úrovne napätia. PicoScope môže taktiež importovať spreadsheet do dekódovaných dát vo vami definovanom textovom retazci.
Arbitrárny priebeh a generátor funkcie
Všetky PicoScope 3000D jednotky majú vbudovaný generátor funkcie (sínusoida, štvorec, trojuholník, úroveň jednosmerného prúdu, biely šum, PRBS a iné) na prednom paneli. PicoScope 3000D MSO modely majú konektor na vedľajšom paneli.
Taktiež aj základné ovládanie pre nastavenie úrovne, offset a frekvenciu, pokročilé ovládanie vám umožňuje rýchle zhliadnutie veľkého množstva frekvencii. Skombinované s možnosťou udržania maxima spektra, toto robí prístroj výkonným nástrojom na testovanie amplifikačných a filtračných odoziev.
Nástroje spúštača umožňujú jednému alebo viac cyklom priebehu byť na výstupe pri splnení viacerých podmienok.
14 bitový 80 MS/s generátor arbitrárnych priebehov (AWG) je tiež zahrnutý. AWG priebehy možu byť vytvorené alebo upravené s využitím AWG editora, importovania zo záznamu, alebo načítaním zo spreadsheet-u.
FFT analyzér spektra
Spektrálna amplitúda na prezeranie vs frekvencia a prístroj je ideálny na hľadanie šumu, crosstalk alebo rušenie signálov. Spektrálny analyzér v PicoScope je typu Fast Fourier Transform čo, nie ako pri tradičných analyzátoroch spektier, može zobraziť spektrum jediného neopakujúceho sa priebehu.
Celý rozsah nastavení vám dáva kontrolu nad viacerými pásmami spektra (FFT bins), typmi okien, úprava mierky (vrátane log/log) a režimy zobrazenia (okamžité, priemerné, alebo peak-hold).
Môžete zobraziť viacero nadhľadov spektier spolu s nadhľadom osciloskopu. Obsiahly súbor automatických frekvenčných meraní môže byť pridaný na displej, vrátane THD, THD+N, SNR, SINAD a IMD. Mask limit test môže byť použitý na spektrum a môžete dokonca použiť aj AWG a režim spektra spolu aby ste vykonali analýzu skalárnej siete.
Integrita signálu
Väčšina osciliskopov sú stavané okolo ceny. PicoScope je stavaný na špecifikáciu.
Starostlivý dizajn prednej strany, tieňovanie, crosstalk a harmonické rušenie. Roky skúseností navrhovania osciloskopov môžu byť videné vo vylepšenej šírke pásma a malom rušení.

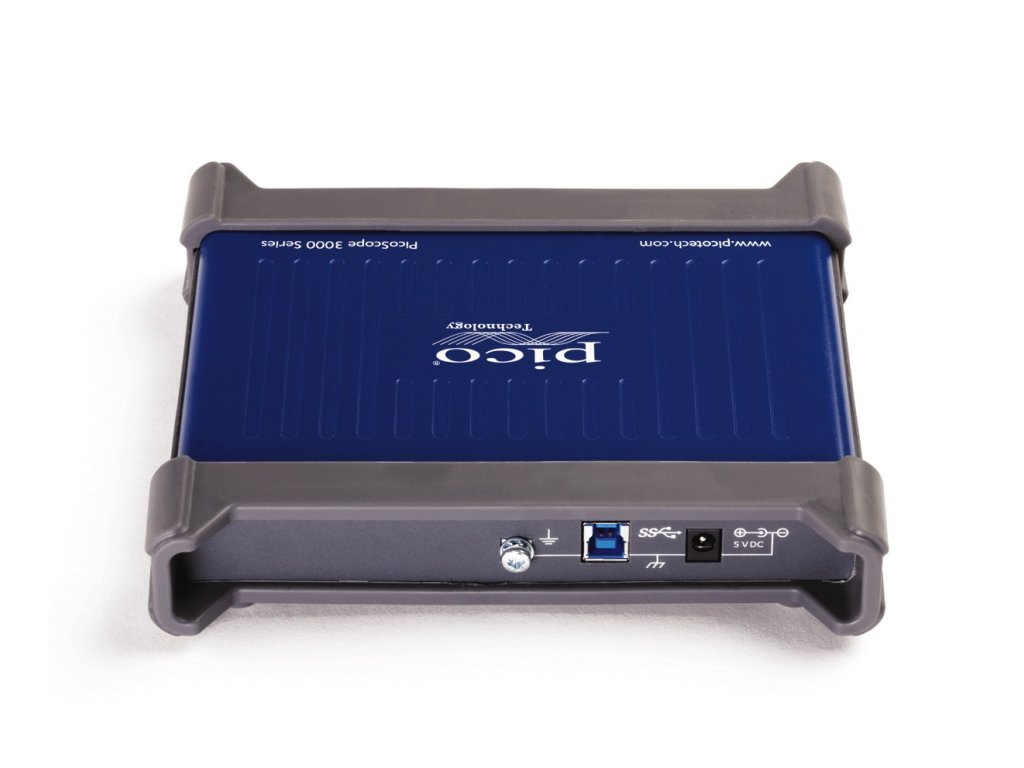

USB pripojenie
USB pripojenie vám nielenže umožňuje rýchle získavanie dát ale aj dáta rýchlo a ľahko presúvať, ich tlačiť, kopírovať, ukladať a posielať. Napájanie cez USB odstraňuje potrebu nosenia veľkého a ťažkého zdroja energie, robiac súpravu ešte viac prenášateľnou pre technikov.
PicoScope série 3000 osciloskopy zahŕňajú SuperSpeed pripojenie USB 3.0, robiac už optimalizovaný proces prenosu dát ešte ľahším. Ďaľšie výhody USB 3.0 pripojenia zahŕňajú rýchlejšie ukladanie priebehov, rýchlejšie stály prenos dát bez prerušenia až do 125 MS/s pri používaní SDK, zatiaľ čo scope je stále nekompatibilný so staršími systémami USB.
PicoScope 6 software
Flexibilita PicoScope 6 software umožňuje vysoké rozlíšenie pri prezeraní všetkých kanálov. Na prezeranie môžete využiť celý displej PC, takže už vám neunikne žiadny detail!
| 3203D a 3203D MSO |
3403D a 3403D MSO |
3204D a 3204D MSO |
3404D a 3404D MSO |
3205D a 3205D MSO |
3405D a 3405D MSO |
3206D a 3206D MSO |
3406D a 3406D MSO |
|
| Vertikálne (analógové) | ||||||||
| Analógové vstupné kanály | 2 | 4 | 2 | 4 | 2 | 4 | 2 | 4 |
| Typ vstupu | Jednoduchý, BNC konektor | |||||||
| Šírka (–3 dB) | 50 MHz | 70 MHz | 100 MHz | 200 MHz | ||||
| Rise time (kalkulovaný) | 7.0 ns | 5.0 ns | 3.5 ns | 1.75 ns | ||||
| Limit šírky | 20 MHz, nastaviteľný | |||||||
| Vertikálne rozlíšenie | 8 bitov | |||||||
| Vylepšené vertikálne rozlíšenie | 12 bitov, PicoScope software | |||||||
| Rozsahy vstupu | ±20 mV až ±20 V celej veľkosti 10 rozsahoch | |||||||
| Citlivosť vstupu | 4 mV/div až 4 V/div (10 vertical divisions) | |||||||
| Input coupling | AC / DC | |||||||
| Vlastnosti vstupu | 1 MΩ ∥ 14 pF | |||||||
| DC presnosť | ±3 % celého rozsahu ±200 μV | |||||||
| Analog offset (nastavenie vertikálneho umiestnenia) |
±250 mV (20 mV, 50 mV, 100 mV, 200 mV rozsahy) ±2.5 V (500 mV, 1 V, 2 V rozsahy) ±20 V (5 V, 10 V, 20 V rozsahy) |
|||||||
| Offset nastavenie presnosti | ±1% nastavenia offsetu, DC presnosť | |||||||
| Ochrana proti preťaženiu | ±100 V (DC + AC vrch) | |||||||
| Vertical (digital) - D iba MSO | ||||||||
| Vstupné kanály | 16 kanálov (2 ports of 8 channels each) | |||||||
| Konektory vstupu | 2.54 mm pitch, 10 x 2 way connector | |||||||
| Max frekvencia vstupu | 100 MHz (200 Mb/s) | |||||||
| Minimálna detekovateľná šírka pulsu | 5 ns | |||||||
| Impedancia vstupu | 200 kΩ ±2% ∥ 8 pF ±2 pF | |||||||
| Dynamický rozsah vstupu | ±20 V | |||||||
| Threshold (rozsah) | ±5 V | |||||||
| Threshold (grouping) | 2 nezávislé ovládania thresholdu. Port 0: D0 až D7, Port 1: D8 až D15 | |||||||
| Threshold (výber) | TTL, CMOS, ECL, PECL, nastaviteľné užívateľom | |||||||
| Threshold (presnosť) | ±100 mV | |||||||
| Min kolísanie napätia vstupu | 500 mV pk-pk | |||||||
| Channel-to-channel skew | 2 ns, typicky | |||||||
| Minimum input slew rate | 10 V/μs | |||||||
| Ochrana proti preťaženiu | ±50 V | |||||||
| Horizontal | ||||||||
| Maximálna vzorkovacia frekvencia (real-time) |
1 GS/s: 1 užívaný analógový kanál 500 MS/s: do 2 analógových kanálov alebo digitálnych portov 250 MS/s: do 4 analógových kanálov alebo digitálnych portov 125 MS/s: viac ako 4 analógové kanály alebo digitálne porty *A digitálny port obsahuje 8 digitálnych kanálov |
|||||||
| Maximálna ETS frekvencia (opakujúce sa signály) |
2.5 GS/s | 2.5 GS/s | 5 GS/s | 10 GS/s | ||||
| Maximálna vzorkovacia frekvencia (continuous streaming) |
10 MS/s v PicoScope software, rozdelený medzi aktívne kanály (závislý na PC) 125 MS/s s využitím dodaného SDK, rozdelený medzi aktívne kanály (závislý na PC) |
|||||||
| Maximálna frekvencia záchytu | 100 000 priebehov za sekundu (závislý na PC) | |||||||
| Buffer | 64 MS | 128 MS | 256 MS | 512 MS | ||||
| Buffer (streaming) | 100 MS v PicoScope software. Do dostupnej PC pamäte s využitím dodaného SDK. | |||||||
| Maximum waveform buffer segments |
10 000 v PicoScope software | |||||||
| 130 000 s využitím dodaného SDK | 250 000 s využitím dodaného SDK | 500 000 s využitím dodaného SDK | 1 000 000 s využitím dodaného SDK | |||||
| Timebase rozsahy | 1 ns/div do 5000 s/div | 1 ns/div do 5000 s/div | 1 ns/div do 5000 s/div | 500 ps/div do 5000 s/div | ||||
| Timebase presnosť | ±50 ppm | ±50 ppm | ±2 ppm | ±2 ppm | ||||
| Timebase odchyľka za rok | ±5 ppm | ±5 ppm | ±1 ppm | ±1 ppm | ||||
| Sample jitter | 3 ps RMS typicky | |||||||
| ADC vzorkovanie | Súčasne sníma na všetkých povolených kanáloch | |||||||
| Dynamický výkon | ||||||||
| Crosstalk | Lepšie ako 400:1 celej šírky pásma (rovnaké rozsahy napätia), typický | |||||||
| Harmonické rušenie | –50 dB na 100 kHz celého rozsahu vstupu, typicky | |||||||
| SFDR | 52 dB na 100 kHz celého rozsahu vstupu, typicky | |||||||
| Šum | 110 μV RMS v 20 mV rozsahu, typicky | 110 μV RMS v 20 mV rozsahu, typicky | 160 μV RMS v 20 mV rozsahu, typicky | 160 μV RMS v 20 mV rozsahu, typicky | ||||
| Bandwidth flatness | (+0.3 dB, –3 dB) z DC do celej šírky pásma, typicky | |||||||
| Spúštanie | ||||||||
| Zdroj | Analógové kanály EXT trigger Digitálne kanály (iba MSO modely) |
|||||||
| Režimy spúštania | Žiadny, auto, opakovanie, single, rapid (segmentovaná pamäť) | |||||||
| Max pre-trigger capture | Až 100% veľkosti | |||||||
| Max post-trigger oneskorenie | Až 4 bilióny vzoriek, vybrateľné v 1 kroku vzorky | |||||||
| Trigger rearm time | < 0.7 μs na 1 GS/s vzorkovacej frekvencie | |||||||
| Maximálna frekvencia spúštania | Až 10 000 priebehov v 6 ms burst na 1 GS/s vzorkovacej frekvencie, typicky | |||||||
| Spúštanie pre analógové kanály | ||||||||
| Pokročilé typy triggerov | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic, runt pulse | |||||||
| Typy triggerov (ETS) | Rising edge, falling edge (iba na kanále A) | |||||||
| Citlivosť triggeru | Digitálne spúšťanie poskytuje 1 LSB presnosť celej šírky pásma osciloskopu | |||||||
| Citlivosť triggeru (ETS) |
10 mV p-p elej šírky pásma, typicky | |||||||
| External trigger input - iba D modely | ||||||||
| Ext trigger typ konektoru | Predný panel BNC | |||||||
| Typy triggerov | Edge, pulse width, dropout, interval, logic | |||||||
| Vlastnosti vstupu | 1 MΩ ∥ 14 pF | |||||||
| Šírka pásma | 50 MHz | 70 MHz | 100 MHz | 200 MHz | ||||
| Threshold (rozsah) | ±5 V | |||||||
| Coupling | DC | |||||||
| Ochrana proti preťaženiu | ±100 V (DC + AC vrch) | |||||||
| Spúštanie pre digitálne kanály- D iba MSO modely | ||||||||
| Typy triggerov | Pattern, edge, combined pattern and edge, pulse width, dropout, interval, logic | |||||||
| Generátor funkcie | ||||||||
| štandardné výstupy signálu | Sine, square, triangle, DC voltage, ramp up, ramp down, sinc, Gaussian, half-sine. | |||||||
| Pseudonáhodné výstupné signály | Biely šum, nastaviteľná amplitúda a offset v rozsahu výstupu. Pseudonáhodná binárna sekvencia (PRBS), vybrateľné vysoké a nízke úrovne v rozsahu výstupu napätia, nastaviteľná frekvencia bitov až do 1 Mb/s |
|||||||
| Štandardná frekvencia signálu | DC do 1 MHz | |||||||
| Sweep režimy | Hore, dole, dual s vybrateľnýmy štart/stop frekvenciami a vzrast | |||||||
| Spúštanie | Free-run, alebo z 1 do 1 billiónu zrátaných cyklov priebehov alebo frequency sweeps. Spustene s pomocou scope trigger alebo manuálne. | |||||||
| Presnosť frekvencie výstupu | Ako v osciloskope | |||||||
| Rozlíšenie frekvencie výstupu | < 0.01 Hz | |||||||
| Rozsah napätia výstupu | ±2 V | |||||||
| Nastavenie napätia vo výstupe | Amplitúda signálu a nastaviteľný offset v približne 1 mV krokoch v celkovom ±2 V rozsahu | |||||||
| Plochosť amplitudy | < 0.5 dB do 1 MHz, typicky | |||||||
| DC presnosť | ±1% celého rozsahu | |||||||
| SFDR | > 60 dB, 10 kHz celého rozsahu sínusoidy, typicky | |||||||
| Odpor výstupu | 600 Ω | |||||||
| Typ konektoru | Predný panel BNC Bočný panel BNC (MSO modely) |
|||||||
| Ochrana proti preťaženiu | ±20 V | |||||||
| Generátor arbitrárnych priebehov | ||||||||
| Rýchlosť načítania | 20 MHz | |||||||
| Veľkosť bufferu | 32 kS | |||||||
| Rozlíšenie | 12 bitov (output step size approximately 1 mV) | |||||||
| Šírka pásma | > 1 MHz | |||||||
| Rise time (10% až 90%) | < 120 ns | |||||||
| Ďaľšie AWG špecifikácie, vrátane sweep režimov, spúštanie, presnosť frekcencie, rozlíšenie frekvencie, rozsah napätia, DC presnosť, a iné charakteristiky výstupu, sú ako generátor funkcie. | ||||||||
| Probe compensation pin | ||||||||
| Impedancia výstupu | 600 Ω | |||||||
| Frekvencia výstupu | 1 kHz | |||||||
| Úroveň výstupu | 2 V p-p, typicky | |||||||
| Analyzér spektier | ||||||||
| Rozsah frekvencie | DC do maximálnej šírky meracieho pásma meracieho prístroja Zobrazte režimy |
|||||||
| Režimy displeja | Magnitúda, priemer, peak hold | |||||||
| Y os | Logaritmická (dbV, dBu, dBm, arbitrary dB) alebo lineárna (volty) | |||||||
| X os | Lineárna alebo logaritmická | |||||||
| Funkcie v okienku | Rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top | |||||||
| Počet FFT bodov | Možno vybrať s 128 do 1 milióna v 2 | |||||||
| Matematické kanály | ||||||||
| Funkcie | −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, highpass, lowpass, bandpass, bandstop |
|||||||
| Operandy | Všetky analógové a digitálne vstupné kanály, referenčné priebehy, čas, konštanty, π | |||||||
| Automatické merania (iba analógové kanály) | ||||||||
| Oscilloscope mode | AC RMS, true RMS, čas cyklu, DC priemer, duty cycle, falling rate, fall time, frequency, high pulse width, low pulse width, max, min, peak to peak, rise time, rising rate. |
|||||||
| Režim spektra | Frequency at peak, amplitude at peak, average amplitude at peak, total power, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD | |||||||
| Štatistiky | Min, max, priemer, štandardná odchylka | |||||||
| Sériové dekódovanie | ||||||||
| Protokoly | CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB | |||||||
| Mask limit testovanie | ||||||||
| Štatistiky | Pass/fail, počet zlyhaní, celkový počet | |||||||
| Displej | ||||||||
| Interpolácia | Lineárna alebo sínusoida(x)/x | |||||||
| Dlhodobejšie režimy | Digital color, analog intensity, fast, advanced | |||||||
| Všeobecné | ||||||||

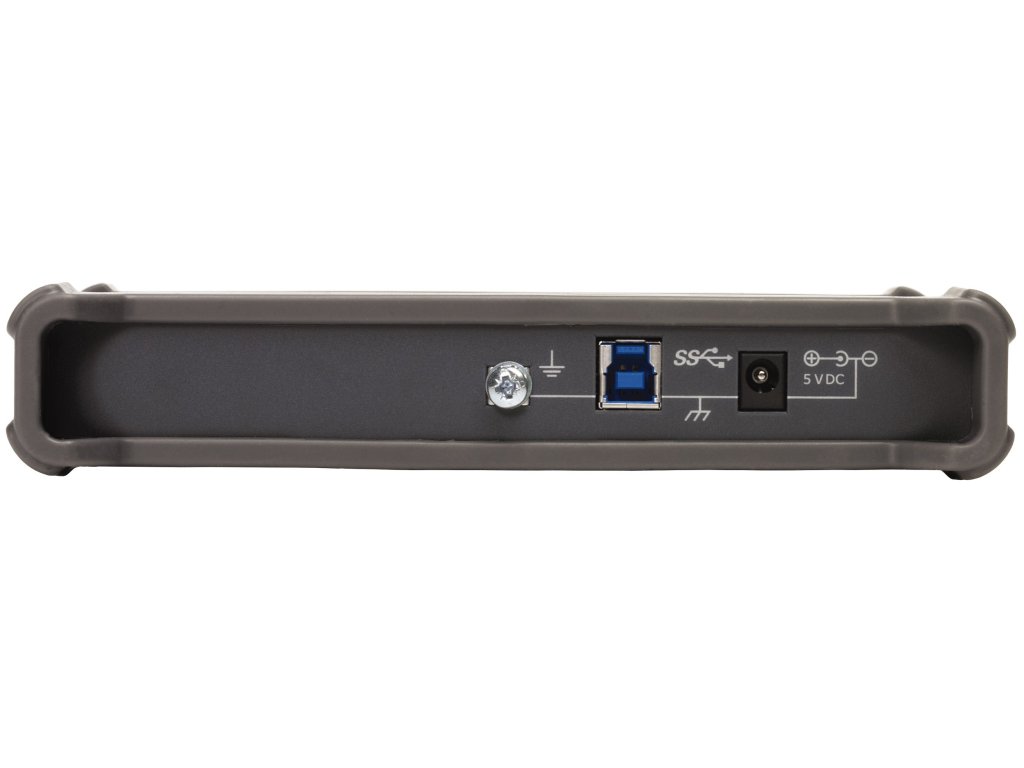

| PC pripojenie | USB 3.0 SuperSpeed (USB 2.0 kompatibilný) | |||||||
| PC typ konektoru | USB 3.0 typ B | |||||||
| Energetické požiadavky | Napájaný z jediného USB 3.0 portu alebo 2 USB 2.0 portov (duálny kábel dodaný). 4-kanálové modely: AC adaptér zahrnutý pre použitie s USB portami ktoré podporujú menej ako 1200 mA |
|||||||
| Rozmery | 190 mm x 170 mm x 40 mm vrátanie konektorov | |||||||
| Hmotnosť | < 0.5 kg | |||||||
| Pracovná teplota | Pracovná: 0 °C do 40 °C (15 °C do 30 °C pre štandardnú presnosť). Skladovacia: –20 °C do 60 °C |
|||||||
| Pracovná vlhkosť | Pracovná: 5% RH to 80% RH nekondenzujúca Skladovacia: 5% RH to 95% RH nekondenzujúca |
|||||||
| Pracovná nadmorská výška | Do 2000 m | |||||||
| Stupeň znečistenia | 2 | |||||||
| Bezpečnosť | EN 61010-1:2010 | |||||||
| EMC potrvdenia | EN 61326-1:2006 a FCC časť 15 Subpart B | |||||||
| Enviromentálne potvrdenia | RoHS, WEEE | |||||||
| Zahrnutý Software | PicoScope 6 pre Microsoft Windows XP (SP3), Windows Vista, Windows 7 alebo Windows 8 (nie Windows RT), 32- alebo 64- bitový SDKs a programy (C, Visual Basic, Excel VBA, LabVIEW) pre Windows. |
|||||||
| Voliteľný software zdarma | PicoScope 6 Beta a SDKs pre Linux a Mac OS X. | |||||||
| Formáty súborov (výstup) | bmp, csv, gif, jpg, mat, pdf, png, psdata, pssettings, txt | |||||||
| Funcke výstupu | skopírujte do schránky, vytlačte | |||||||
| Jazyky | Čínština (tradičná aj zjednodušená), Češtine, Dánština, Holandčina, Angličtina, Fínština, Francúzština, Nemčina, Gréčtina, Maďarčina, Taliančina, Japončina, Kórenčina, Nórčina, Polština, Portugalčina, Rumunčina, Ruština, Španielčina, Švédsky, Turečtina | |||||||
