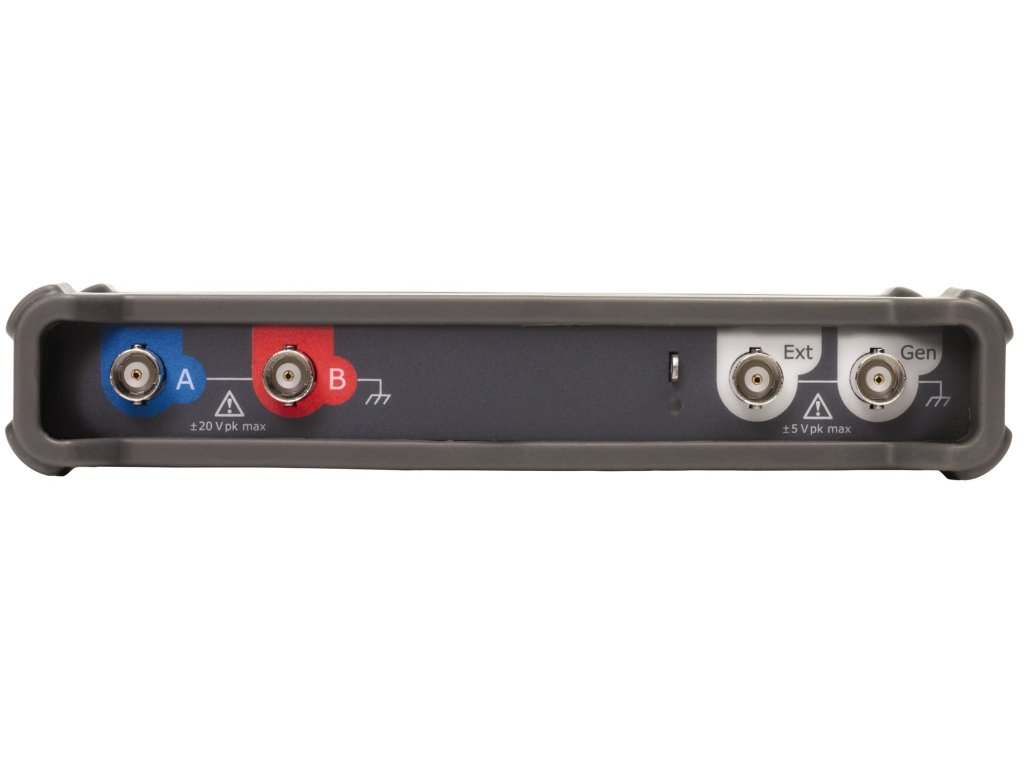

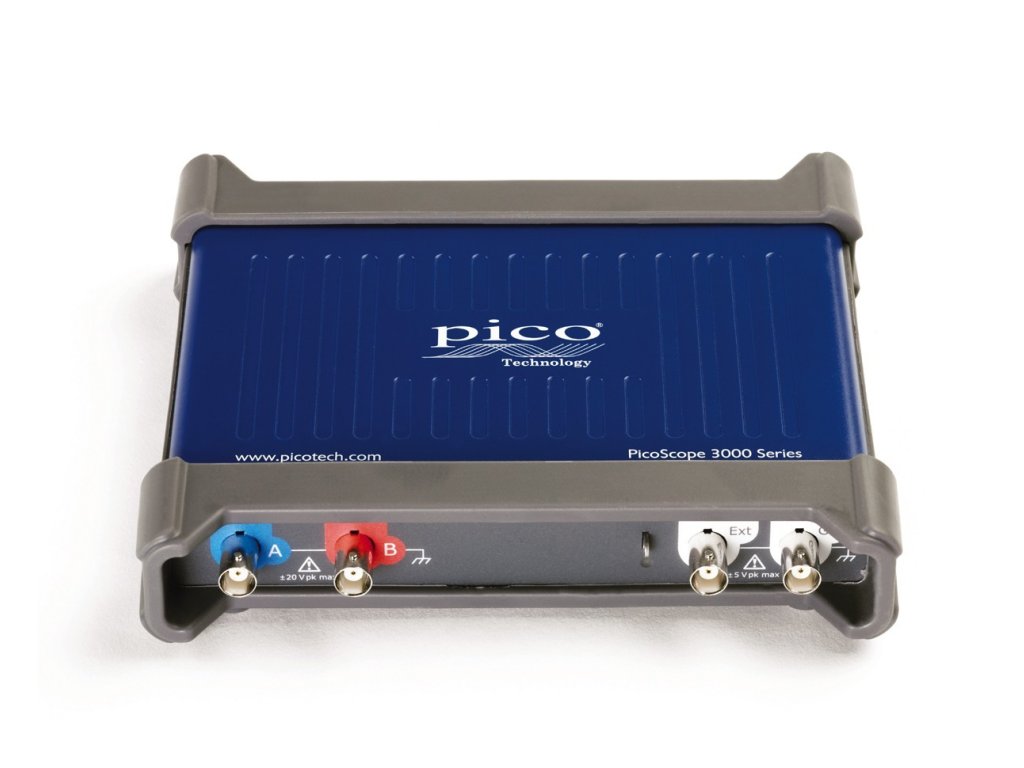

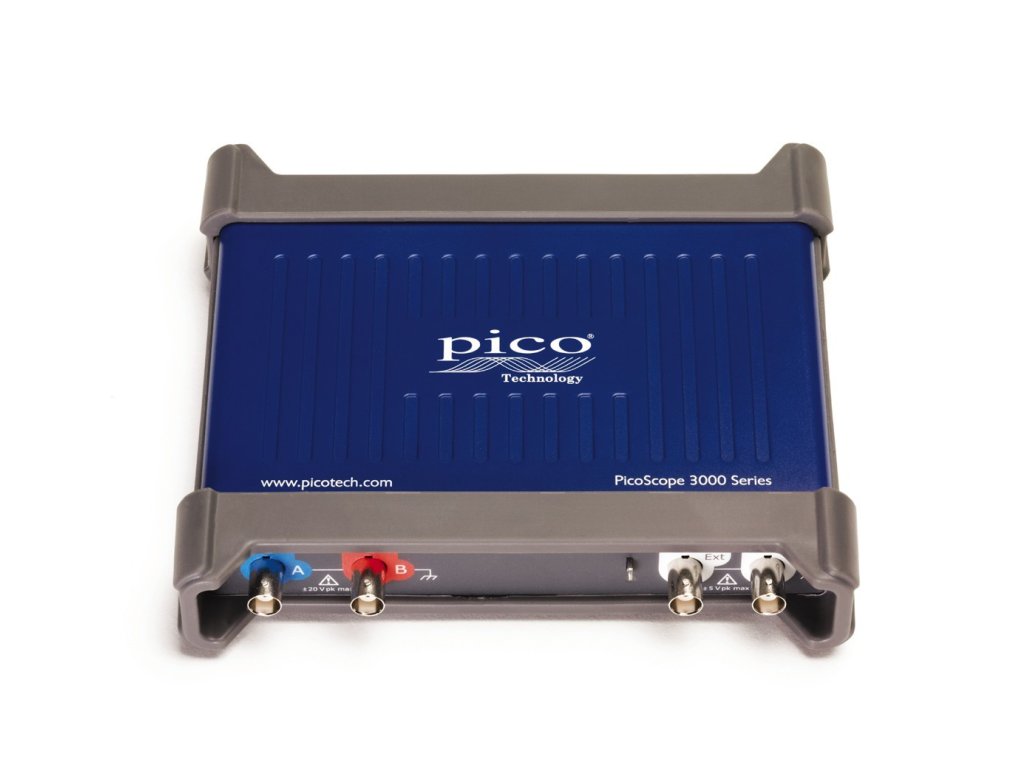

    PicoScope 3204D 70 MHz

    Značka: pico Technology

    PC Osciloskop, 2 kanály s FG/AWG, 70 MHz

    Dostupnosť Na objednávku
    Môžeme doručiť do:
    20.1.2025
    Možnosti doručenia
    Kód: PP959
    €898,80 €749 bez DPH
    PicoScope 3204D 70 MHz
    Značka: pico Technology
    PicoScope 3204D 70 MHz
    Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Doprava zadarmo
    pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
    Široké možnosti
    platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
    Tovar skladom odosielame v deň objednávky (do 13:00)
    Tovar skladom
    odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
    Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
    Servis a kalibrácia
    teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

    Osciloskopy série 3000D ponúkajú 2 alebo 4 analógové kanály a zabudovaný generátor funkcie/arbitrárnych priebehov. MSO modely až 16 digitálnych kanálov.

    • 1 GS/s real-time vzorkovanie
    • 512 MS buffer
    • 100,000 priebehov za sekundu
    • Arbitrárny generátor priebehov
    • USB 3.0 pripojenie a napájanie
    • Sériové dekódovanie a testovanie (mask) ako štandard
    • Windows, Linux a Mac software
    • Rýchle načítanie priebehov
    • Automatické merania
    • Pokročilé spúštanie
    • Sériové dekódovanie
    • Math kanály

    Podporované pokročilým PicoScope 6 softwarom, tieto prístroje ponúkajú ideálny, cenovo efektívny balík určený na mnohé aplikácie vrátane: Navrhovanie systémov, výskum, testovanie, výuka a oprava.



    Veľký rozsah a vysoká vzorkovacia frekvencia

    Aj napriek kompaktnej veľkosti a nízkej cene, nieje tu žiadny kompromis ohľadne výkonu a rozsahu až do 200 MHz. K tomuto rozsahu je priradené vzorkovanie s frekvenciou do 1 GS/s, čo ponúka detailný prehľad vysokých frekvencii. Pre opakujúce sa signály, maximálna efektívna vzorkovacia frekvencia môže byť zvýšená až na 10 GS/s s využitím 'Equivalent Time Sampling' (ETS) režimu.

    Ostatné osciloskpy majú vysoké maximálne vzorkovacie frekvencie, ale bez dostatočnej pamäte nedokážu udržať tieto frekvencie po dlhšiu dobu. PicoScope série 3000 ponúka pamäť ktorá je schopná zaznamenať dokopy až 512 millionov vzoriek, čo je viac ako ktorýkoľvek iný osciloskop tejto cenovej kategórie a ktorý umožnuje PicoScope 3406 a 3206 vzorkovať na frekvencii 1 GS/s až 50 ms/ div (500 ms).

    Správa týchto dát si ale vyžaduje silné nástroje. Prístroj má mnohé približovacie tlačidlá, plus okno s prehľadom ktoré vám umožnuje priblížiť a zmeniť pozíciu displeja myšou alebo za pomoci dotykového displeja. Faktor priblíženia niekoľkých miliónov je možný. Iné nástroje ako vyrovnávacia pamäť (buffer) priebehov, mask limit test, sériové dekódovanie a zrýchlenie hardweru pracujú spolu s pamäťou čo robí PicoScope série 3000 jeden s najsilnejších osciloskopov na trhu.



    Sériové dekódovanie a analýza protokolov

    PicoScope môže štandardne dekódovať UART/RS-232, CAN, LIN, FlexRay, I²C, I²S, RS-232/UART, SPI, a USB protokolované dáta s mnohými protokolmi ktoré sú stále dnes predstavované (dostupné vylepšenia sofrwaru v budúcnosti zdarma).

    V grafe formát zobrazuje dekódované dáta (hex, binary, decimal alebo ASCII) v dátovom bus časovaciom formáte, pod priebehom na bežnej časovej krivke, a chybami označenými červenou farbou. Tieto snímky môžete priblížiť aby ste preskúmali problémy s integritou signálu (SI).

    V tabuľke formát zobrazuje zoznam dekódovaných snímok, vrátane dát a všetkých upozornení a identifikátorov. Filtrovanie može byť nastavené tak aby sa zobrazovali iba snímky o ktoré máte záujem, hľadať snímky so špecifickými vlastnosťami. Možnosť štatistiky ponúka viac detailov o fyzickej vrstve ako napríklad časy snímok a úrovne napätia. PicoScope môže taktiež importovať spreadsheet do dekódovaných dát vo vami definovanom textovom retazci.



    Arbitrárny priebeh a generátor funkcie

    Všetky PicoScope 3000D jednotky majú vbudovaný generátor funkcie (sínusoida, štvorec, trojuholník, úroveň jednosmerného prúdu, biely šum, PRBS a iné) na prednom paneli. PicoScope 3000D MSO modely majú konektor na vedľajšom paneli.

    Taktiež aj základné ovládanie pre nastavenie úrovne, offset a frekvenciu, pokročilé ovládanie vám umožňuje rýchle zhliadnutie veľkého množstva frekvencii. Skombinované s možnosťou udržania maxima spektra, toto robí prístroj výkonným nástrojom na testovanie amplifikačných a filtračných odoziev.

    Nástroje spúštača umožňujú jednému alebo viac cyklom priebehu byť na výstupe pri splnení viacerých podmienok.

    14 bitový 80 MS/s generátor arbitrárnych priebehov (AWG) je tiež zahrnutý. AWG priebehy možu byť vytvorené alebo upravené s využitím AWG editora, importovania zo záznamu, alebo načítaním zo spreadsheet-u.



    FFT analyzér spektra

    Spektrálna amplitúda na prezeranie vs frekvencia a prístroj je ideálny na hľadanie šumu, crosstalk alebo rušenie signálov. Spektrálny analyzér v PicoScope je typu Fast Fourier Transform čo, nie ako pri tradičných analyzátoroch spektier, može zobraziť spektrum jediného neopakujúceho sa priebehu.

    Celý rozsah nastavení vám dáva kontrolu nad viacerými pásmami spektra (FFT bins), typmi okien, úprava mierky (vrátane log/log) a režimy zobrazenia (okamžité, priemerné, alebo peak-hold).

    Môžete zobraziť viacero nadhľadov spektier spolu s nadhľadom osciloskopu. Obsiahly súbor automatických frekvenčných meraní môže byť pridaný na displej, vrátane THD, THD+N, SNR, SINAD a IMD. Mask limit test môže byť použitý na spektrum a môžete dokonca použiť aj AWG a režim spektra spolu aby ste vykonali analýzu skalárnej siete.



    Integrita signálu

    Väčšina osciliskopov sú stavané okolo ceny. PicoScope je stavaný na špecifikáciu.

    Starostlivý dizajn prednej strany, tieňovanie, crosstalk a harmonické rušenie. Roky skúseností navrhovania osciloskopov môžu byť videné vo vylepšenej šírke pásma a malom rušení.



    USB pripojenie

    USB pripojenie vám nielenže umožňuje rýchle získavanie dát ale aj dáta rýchlo a ľahko presúvať, ich tlačiť, kopírovať, ukladať a posielať. Napájanie cez USB odstraňuje potrebu nosenia veľkého a ťažkého zdroja energie, robiac súpravu ešte viac prenášateľnou pre technikov.

    PicoScope série 3000 osciloskopy zahŕňajú SuperSpeed pripojenie USB 3.0, robiac už optimalizovaný proces prenosu dát ešte ľahším. Ďaľšie výhody USB 3.0 pripojenia zahŕňajú rýchlejšie ukladanie priebehov, rýchlejšie stály prenos dát bez prerušenia až do 125 MS/s pri používaní SDK, zatiaľ čo scope je stále nekompatibilný so staršími systémami USB.



    PicoScope 6 software

    Flexibilita PicoScope 6 software umožňuje vysoké rozlíšenie pri prezeraní všetkých kanálov. Na prezeranie môžete využiť celý displej PC, takže už vám neunikne žiadny detail!







    3203D a
    3203D MSO    		 3403D a
    3403D MSO    		 3204D a
    3204D MSO    		 3404D a
    3404D MSO    		 3205D a
    3205D MSO    		 3405D a
    3405D MSO    		 3206D a
    3206D MSO    		 3406D a
    3406D MSO
    Vertikálne (analógové)
    Analógové vstupné kanály 2 4 2 4 2 4 2 4
    Typ vstupu Jednoduchý, BNC konektor
    Šírka (–3 dB) 50 MHz 70 MHz 100 MHz 200 MHz
    Rise time (kalkulovaný) 7.0 ns 5.0 ns 3.5 ns 1.75 ns
    Limit šírky 20 MHz, nastaviteľný
    Vertikálne rozlíšenie 8 bitov
    Vylepšené vertikálne rozlíšenie 12 bitov, PicoScope software
    Rozsahy vstupu ±20 mV až ±20 V celej veľkosti 10 rozsahoch
    Citlivosť vstupu 4 mV/div až 4 V/div (10 vertical divisions)
    Input coupling AC / DC
    Vlastnosti vstupu 1 MΩ ∥ 14 pF
    DC presnosť ±3 % celého rozsahu ±200 μV
    Analog offset
    (nastavenie vertikálneho umiestnenia)    		 ±250 mV (20 mV, 50 mV, 100 mV, 200 mV rozsahy)
    ±2.5 V (500 mV, 1 V, 2 V rozsahy)
    ±20 V (5 V, 10 V, 20 V rozsahy)
    Offset nastavenie presnosti ±1% nastavenia offsetu, DC presnosť
    Ochrana proti preťaženiu ±100 V (DC + AC vrch)
    Vertical (digital) - D iba MSO
    Vstupné kanály 16 kanálov (2 ports of 8 channels each)
    Konektory vstupu 2.54 mm pitch, 10 x 2 way connector
    Max frekvencia vstupu 100 MHz (200 Mb/s)
    Minimálna detekovateľná šírka pulsu 5 ns
    Impedancia vstupu 200 kΩ ±2% ∥ 8 pF ±2 pF
    Dynamický rozsah vstupu ±20 V
    Threshold (rozsah) ±5 V
    Threshold (grouping) 2 nezávislé ovládania thresholdu. Port 0: D0 až D7, Port 1: D8 až D15
    Threshold (výber) TTL, CMOS, ECL, PECL, nastaviteľné užívateľom
    Threshold (presnosť) ±100 mV
    Min kolísanie napätia vstupu 500 mV pk-pk
    Channel-to-channel skew 2 ns, typicky
    Minimum input slew rate 10 V/μs
    Ochrana proti preťaženiu ±50 V
    Horizontal
    Maximálna vzorkovacia frekvencia
    (real-time)    		 1 GS/s: 1 užívaný analógový kanál
    500 MS/s: do 2 analógových kanálov alebo digitálnych portov
    250 MS/s: do 4 analógových kanálov alebo digitálnych portov
    125 MS/s: viac ako 4 analógové kanály alebo digitálne porty
    *A digitálny port obsahuje 8 digitálnych kanálov
    Maximálna ETS frekvencia
    (opakujúce sa signály)    		 2.5 GS/s 2.5 GS/s 5 GS/s 10 GS/s
    Maximálna vzorkovacia frekvencia
    (continuous streaming)    		 10 MS/s v PicoScope software, rozdelený medzi aktívne kanály (závislý na PC)
    125 MS/s s využitím dodaného SDK, rozdelený medzi aktívne kanály (závislý na PC)
    Maximálna frekvencia záchytu 100 000 priebehov za sekundu (závislý na PC)
    Buffer 64 MS 128 MS 256 MS 512 MS
    Buffer (streaming) 100 MS v PicoScope software. Do dostupnej PC pamäte s využitím dodaného SDK.
    Maximum waveform
    buffer segments    		 10 000 v PicoScope software
    130 000 s využitím dodaného SDK 250 000 s využitím dodaného SDK 500 000 s využitím dodaného SDK 1 000 000 s využitím dodaného SDK
    Timebase rozsahy 1 ns/div do 5000 s/div 1 ns/div do 5000 s/div 1 ns/div do 5000 s/div 500 ps/div do 5000 s/div
    Timebase presnosť ±50 ppm ±50 ppm ±2 ppm ±2 ppm
    Timebase odchyľka za rok ±5 ppm ±5 ppm ±1 ppm ±1 ppm
    Sample jitter 3 ps RMS typicky
    ADC vzorkovanie Súčasne sníma na všetkých povolených kanáloch
    Dynamický výkon
    Crosstalk Lepšie ako 400:1 celej šírky pásma (rovnaké rozsahy napätia), typický
    Harmonické rušenie –50 dB na 100 kHz celého rozsahu vstupu, typicky
    SFDR 52 dB na 100 kHz celého rozsahu vstupu, typicky
    Šum 110 μV RMS v 20 mV rozsahu, typicky 110 μV RMS v 20 mV rozsahu, typicky 160 μV RMS v 20 mV rozsahu, typicky 160 μV RMS v 20 mV rozsahu, typicky
    Bandwidth flatness (+0.3 dB, –3 dB) z DC do celej šírky pásma, typicky
    Spúštanie
    Zdroj Analógové kanály
    EXT trigger
    Digitálne kanály (iba MSO modely)
    Režimy spúštania Žiadny, auto, opakovanie, single, rapid (segmentovaná pamäť)
    Max pre-trigger capture Až 100% veľkosti
    Max post-trigger oneskorenie Až 4 bilióny vzoriek, vybrateľné v 1 kroku vzorky
    Trigger rearm time < 0.7 μs na 1 GS/s vzorkovacej frekvencie
    Maximálna frekvencia spúštania Až 10 000 priebehov v 6 ms burst na 1 GS/s vzorkovacej frekvencie, typicky
    Spúštanie pre analógové kanály
    Pokročilé typy triggerov Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic, runt pulse
    Typy triggerov (ETS) Rising edge, falling edge (iba na kanále A)
    Citlivosť triggeru Digitálne spúšťanie poskytuje 1 LSB presnosť celej šírky pásma osciloskopu
    Citlivosť triggeru
    (ETS)    		 10 mV p-p elej šírky pásma, typicky
    External trigger input - iba D modely
    Ext trigger typ konektoru Predný panel BNC
    Typy triggerov Edge, pulse width, dropout, interval, logic
    Vlastnosti vstupu 1 MΩ ∥ 14 pF
    Šírka pásma 50 MHz 70 MHz 100 MHz 200 MHz
    Threshold (rozsah) ±5 V
    Coupling DC
    Ochrana proti preťaženiu ±100 V (DC + AC vrch)
    Spúštanie pre digitálne kanály- D iba MSO modely
    Typy triggerov Pattern, edge, combined pattern and edge, pulse width, dropout, interval, logic
    Generátor funkcie
    štandardné výstupy signálu Sine, square, triangle, DC voltage, ramp up, ramp down, sinc, Gaussian, half-sine.
    Pseudonáhodné výstupné signály Biely šum, nastaviteľná amplitúda a offset v rozsahu výstupu.
    Pseudonáhodná binárna sekvencia (PRBS), vybrateľné vysoké a nízke úrovne v rozsahu výstupu napätia, nastaviteľná frekvencia bitov až do 1 Mb/s
    Štandardná frekvencia signálu DC do 1 MHz
    Sweep režimy Hore, dole, dual s vybrateľnýmy štart/stop frekvenciami a vzrast
    Spúštanie Free-run, alebo z 1 do 1 billiónu zrátaných cyklov priebehov alebo frequency sweeps. Spustene s pomocou scope trigger alebo manuálne.
    Presnosť frekvencie výstupu Ako v osciloskope
    Rozlíšenie frekvencie výstupu < 0.01 Hz
    Rozsah napätia výstupu ±2 V
    Nastavenie napätia vo výstupe Amplitúda signálu a nastaviteľný offset v približne 1 mV krokoch v celkovom ±2 V rozsahu
    Plochosť amplitudy < 0.5 dB do 1 MHz, typicky
    DC presnosť ±1% celého rozsahu
    SFDR > 60 dB, 10 kHz celého rozsahu sínusoidy, typicky
    Odpor výstupu 600 Ω
    Typ konektoru Predný panel BNC
    Bočný panel BNC (MSO modely)
    Ochrana proti preťaženiu ±20 V
    Generátor arbitrárnych priebehov
    Rýchlosť načítania 20 MHz
    Veľkosť bufferu 32 kS
    Rozlíšenie 12 bitov (output step size approximately 1 mV)
    Šírka pásma > 1 MHz
    Rise time (10% až 90%) < 120 ns
    Ďaľšie AWG špecifikácie, vrátane sweep režimov, spúštanie, presnosť frekcencie, rozlíšenie frekvencie, rozsah napätia, DC presnosť, a iné charakteristiky výstupu, sú ako generátor funkcie.
    Probe compensation pin
    Impedancia výstupu 600 Ω
    Frekvencia výstupu 1 kHz
    Úroveň výstupu 2 V p-p, typicky
    Analyzér spektier
    Rozsah frekvencie DC do maximálnej šírky meracieho pásma meracieho prístroja
    Zobrazte režimy
    Režimy displeja Magnitúda, priemer, peak hold
    Y os Logaritmická (dbV, dBu, dBm, arbitrary dB) alebo lineárna (volty)
    X os Lineárna alebo logaritmická
    Funkcie v okienku Rectangular, Gaussian, triangular, Blackman, Blackman-Harris, Hamming, Hann, flat-top
    Počet FFT bodov Možno vybrať s 128 do 1 milióna v 2
    Matematické kanály
    Funkcie −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin,
    arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, min, max, average, peak, delay, highpass, lowpass, bandpass, bandstop
    Operandy Všetky analógové a digitálne vstupné kanály, referenčné priebehy, čas, konštanty, π
    Automatické merania (iba analógové kanály)
    Oscilloscope mode AC RMS, true RMS, čas cyklu, DC priemer, duty cycle, falling rate, fall time, frequency, high pulse width,
    low pulse width, max, min, peak to peak, rise time, rising rate.
    Režim spektra Frequency at peak, amplitude at peak, average amplitude at peak, total power, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD
    Štatistiky Min, max, priemer, štandardná odchylka
    Sériové dekódovanie
    Protokoly CAN, FlexRay, I²C, I²S, LIN, SPI, UART/RS-232, USB
    Mask limit testovanie
    Štatistiky Pass/fail, počet zlyhaní, celkový počet
    Displej
    Interpolácia Lineárna alebo sínusoida(x)/x
    Dlhodobejšie režimy Digital color, analog intensity, fast, advanced
    Všeobecné
    PC pripojenie USB 3.0 SuperSpeed (USB 2.0 kompatibilný)
    PC typ konektoru USB 3.0 typ B
    Energetické požiadavky Napájaný z jediného USB 3.0 portu alebo 2 USB 2.0 portov (duálny kábel dodaný).
    4-kanálové modely: AC adaptér zahrnutý pre použitie s USB portami ktoré podporujú menej ako 1200 mA
    Rozmery 190 mm x 170 mm x 40 mm vrátanie konektorov
    Hmotnosť < 0.5 kg
    Pracovná teplota Pracovná: 0 °C do 40 °C (15 °C do 30 °C pre štandardnú presnosť).
    Skladovacia: –20 °C do 60 °C
    Pracovná vlhkosť Pracovná: 5% RH to 80% RH nekondenzujúca
    Skladovacia: 5% RH to 95% RH nekondenzujúca
    Pracovná nadmorská výška Do 2000 m
    Stupeň znečistenia 2
    Bezpečnosť EN 61010-1:2010
    EMC potrvdenia EN 61326-1:2006 a FCC časť 15 Subpart B
    Enviromentálne potvrdenia RoHS, WEEE
    Zahrnutý Software PicoScope 6 pre Microsoft Windows XP (SP3), Windows Vista, Windows 7 alebo Windows 8 (nie Windows RT), 32- alebo 64- bitový
    SDKs a programy (C, Visual Basic, Excel VBA, LabVIEW) pre Windows.
    Voliteľný software zdarma PicoScope 6 Beta a SDKs pre Linux a Mac OS X.
    Formáty súborov (výstup) bmp, csv, gif, jpg, mat, pdf, png, psdata, pssettings, txt
    Funcke výstupu skopírujte do schránky, vytlačte
    Jazyky Čínština (tradičná aj zjednodušená), Češtine, Dánština, Holandčina, Angličtina, Fínština, Francúzština, Nemčina, Gréčtina, Maďarčina, Taliančina, Japončina, Kórenčina, Nórčina, Polština, Portugalčina, Rumunčina, Ruština, Španielčina, Švédsky, Turečtina
