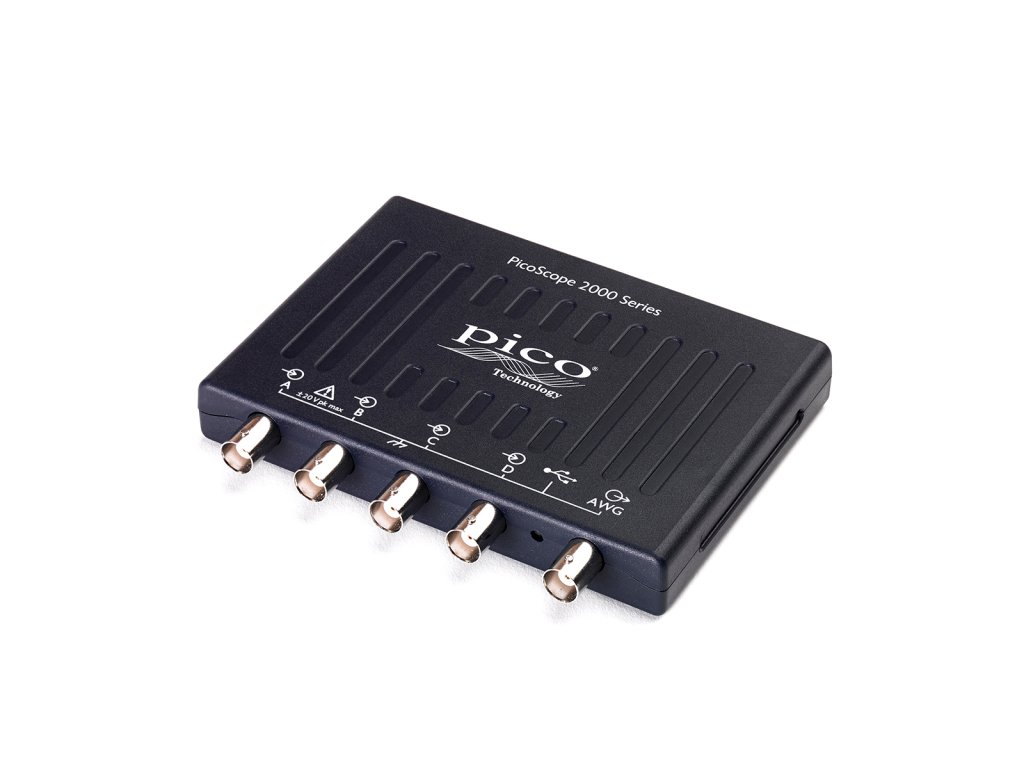

PicoScope 2407B - 4-kanálový 75MHz USB osciloskop
S USB osciloskopmi PicoScope série 240x nemáte iba samotný osciloskop, ale aj spektrálny analyzátor a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
- 4 analógové kanály
- Rozsah do 70 MHz
- Vzorkovacia frekvencia do 1 GS/s
- Buffer do 128 MS
- Generátor ľubovolných priebehov
- Pripojený a napájaný cez USB
PicoScope séria 2000 ponúka buď osciloskopy s 2 alebo 4 kanálmi, plus zmiešaný signál (MSO) s 2 analógovými + 16 digitálnymi vstupmi. Všetky modely obsahujú analyzér spektier, generátor funkcie, generátor ľubovolnych priebehov a sériový bus analyzér, a MSO modely tiež fungujú ako analyzéry logiky.
PicoScope 2000A modely majú neporovnateľnú hodnotu, s výborným zobrazením priebehu a meraním do 25 MHz pre mnohé analógové, digitálné a iné aplikácie. Ideálny pre výučbu, koníček a použitie v teréne.
PicoScope 2000B majú výhodu lepšej pamäte (do 128 MS), väčší rozsah (do 100 MHz) a rýchlejšie načítanie priebehov, čo dáva potrebný výkon a to umožňuje pokročilejšie analýzy priebehu, vrátane sériového dekódovania.
| VERTICAL | PicoScope 2405A |
PicoScope 2406B |
PicoScope 2407B |
PicoScope 2408B |
| Šírka pásma (–3 dB) | 25 MHz | 50 MHz | 70 MHz | 100 MHz |
| Doba nábehu (vypočítaná) | 14 ns | 7 ns | 5 ns | 3.5 ns |
| Vertikálne rozlíšenie | 8 bitov | 8 bitov | ||
| Vylepšené vertikálne rozlíšenie | Do 12 bitov | Do 12 bitov | ||
| Rozsahy vstupu | ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
||
| Citlivosť vstupu | 4 mV/div do 4 V/div (10 vertikálnych dielikov) |
4 mV/div do 4 V/div (10 vertikálnych dielikov) | ||
| Párovanie vstupov | AC / DC | AC / DC | ||
| Charakteristiky vstupu | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | ||
| Vstupný konektor | BNC(f) | BNC(f) | ||
| Analógový offset rozsah (nastavenie vertikálnej pozície) |
±250 mV (20 mV do 200 mV rozsahy) ±2.5 V (500 mV do 2 V rozsahy) ±20 V (5 V do 20 V rozsahy) |
±250 mV (20 mV do 200 mV rozsahy) ±2.5 V (500 mV do 2 V rozsahy) ±20 V (5 V do 20 V rozsahy) |
||
| DC presnosť | ±3% celého rozsahu ±200 μV | ±3% celého rozsahu ±200 μV | ||
| Ochrana proti preťaženiu | ±100 V (DC + AC špička) | ±100 V (DC + AC špička) | ||
| HORIZONTAL (TIMEBASE) | ||||
| Maximálna vzorkovacia frekvencia 1 ch. (real-time) 2 ch. 3 or 4 ch. |
500 MS/s 250 MS/s 125 MS/s |
1 GS/s 500 MS/s 250 MS/s |
||
| Equivalent-time sampling rate (ETS) | 5 GS/s | 10 GS/s | ||
| Maximálna vzorkovacia frekvencia (streaming) | 1 MS/s (5 MS/s s SDK) | 9.6 MS/s (31 MS/s s SDK) | ||
| Najkratšia časová základňa | 2 ns/div | 2 ns/div | 1 ns/div | |
| Najdlhšia časová základňa | 5000 s/div | 5000 s/div | ||
| Buffer (režim blokovania, zdielanie s aktívnymi kanálmi) | 48 kS | 32 MS | 64 MS | 128 MS |
| Buffer (streaming mode, PicoScope software) |
100 MS (zdielané medzi aktívnymi kanálmi) | 100 MS (zdielané medzi aktívnymi kanálmi) | ||
| Buffer(streaming mode, SDK) | Do dostupnej PC pamäte | Do dostupnej PC pamäte | ||
| Buffery (SDK) | 96 | 128 000 | 256 000 | 500 000 |
| Buffery (PicoScope software) | 32 | 10 000 | ||
| Presnosť časovej základne | ±50 ppm | ±50 ppm | ||
| Sample jitter | 20 ps RMS, typicky | 3 ps RMS, typicky | ||
| DYNAMIC PERFORMANCE (typicky) | ||||
| Crosstalk (plný rozsah, rovnaké rozsahy) | Lepšie ako 300:1 | Lepšie ako 300:1 | ||
| Harmonické skreslenie | < –50 dB na 100 kHz, celý rozsah vstupu, typicky |
< –50 dB na 100 kHz, celý rozsah vstupu, typicky | ||
| SFDR (100 kHz, celý rozsah vstupu, typicky) | ±20 mV rozsah: > 44 dB ±50 mV rozsah a vyžšie: > 52 dB |
±20 mV rozsah: > 44 dB ±50 mV rozsah a vyžšie: > 52 dB |
||
| Šum (±20 mV rozsah) | <150 μV RMS | < 220 μV RMS | < 300 μV RMS | |
| Plochosť šírky pásma | (+0.3 dB, –3 dB) od DC do plného rozsahu, typicky | (+0.3 dB, –3 dB) od DC do plného rozsahu, typicky | ||
| TRIGGEROVANIE | ||||
| Zdroje | Ch A, Ch B, Ch C, Ch D | Ch A, Ch B, Ch C, Ch D | ||
| Režmy triggeru | None, auto, repeat, single, rapid (segmentovaná pamäť) |
None, auto, repeat, single, rapid (segmentovaná pamäť) | ||
| Pokročilé triggery | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic |
Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic |
||
| Typy triggeru, ETS | Stúpajúca alebo klesajúca hrana (Dostupné iba na Ch A) | Stúpajúca alebo klesajúca hrana (Dostupné iba na Ch A) | ||
| Citlivosť triggeru, skutočný čas | Digitálne triggerovanie poskytuje 1 LSB presnosť do plného rozsahu |
Digitálne triggerovanie poskytuje 1 LSB presnosť do plného rozsahu |
||
| Citlivosť triggeru, ETS | 10 mV p-p, typicky, v plnom rozsahu | 10 mV p-p, typicky, v plnom rozsahu | ||
| Max pre-trigger záchyt | 100% zachytenej veľkosti | 10 mV p-p, typicky, v plnom rozsahu | ||
| Max pre-trigger záchyt | 100% zachytenej veľkosti | 100% zachytenej veľkosti | ||
| Max post-trigger oneskorenie | 4 bilióny vzorkov | 4 bilióny vzorkov | ||
| Trigger rearm čas, max. vzorkovacia frekvencia |
< 2 μs | < 1 μs | ||
| Max. frekvencia trigger triggeru na max. vzorkovacej frekvencii |
32 priebehov v 64 μs burst, typicky | 10 000 priebehov v 6 ms burst, typicky | ||
