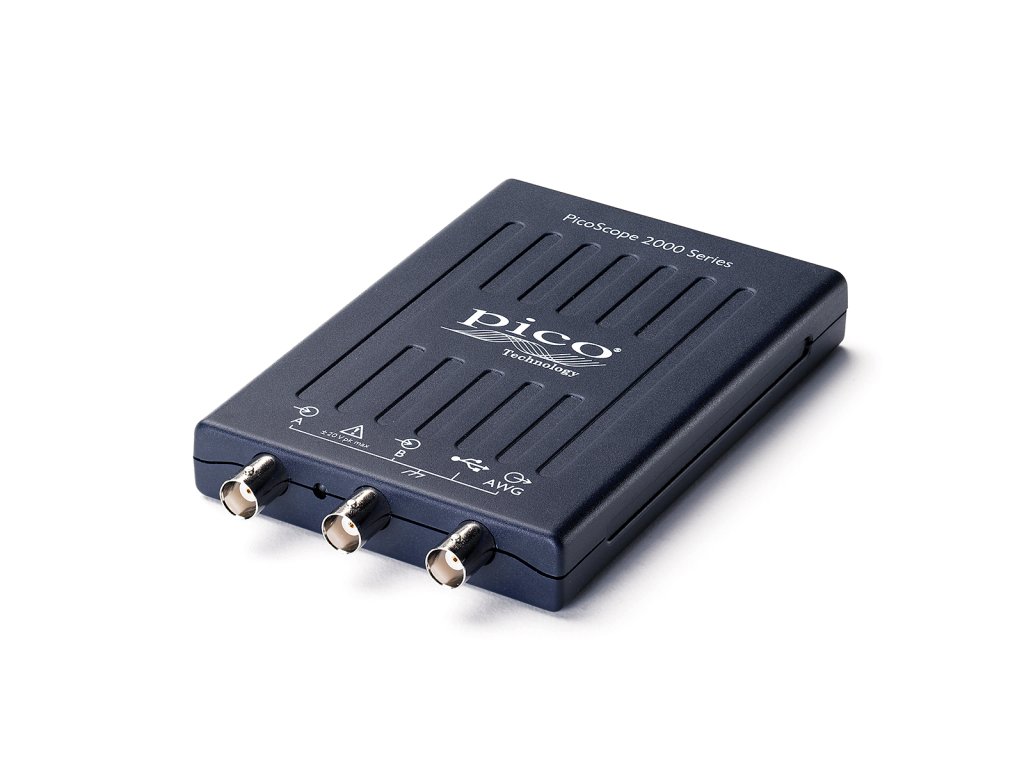

PicoScope 2205A - 2-kanálový 25MHz USB osciloskop
S USB osciloskopmi PicoScope série 2200A nemáte iba samotný osciloskop, ale aj spektrálny analyzátor a generátor ľubovolných preibehov. A to všetko v malom a jednoduchom prístroji.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
- 2 analógové kanály
- Rozsah do 25 MHz
- Vzorkovacia frekvencia do 1 GS/s
- Buffer do 128 MS
- Generátor ľubovolných priebehov
- Pripojený a napájaný cez USB
PicoScope séria 2000 ponúka buď osciloskopy s 2 alebo 4 kanálmi, plus zmiešaný signál (MSO) s 2 analógovými + 16 digitálnymi vstupmi. Všetky modely obsahujú analyzér spektier, generátor funkcie, generátor ľubovolnych priebehov a sériový bus analyzér, a MSO modely tiež fungujú ako analyzéry logiky.
PicoScope 2000A modely majú neporovnateľnú hodnotu, s výborným zobrazením priebehu a meraním do 25 MHz pre mnohé analógové, digitálné a iné aplikácie. Ideálny pre výučbu, koníček a použitie v teréne.
PicoScope 2000B majú výhodu lepšej pamäte (do 128 MS), väčší rozsah (do 100 MHz) a rýchlejšie načítanie priebehov, čo dáva potrebný výkon a to umožňuje pokročilejšie analýzy priebehu, vrátane sériového dekódovania.
| VERTICAL | PicoScope 2204A |
PicoScope 2205A |
PicoScope 2206B |
PicoScope 2207B |
PicoScope 2208B |
| Rozsah (–3 dB) | 10 MHz | 25 MHz | 50 MHz | 70 MHz | 100 MHz |
| Doba nábehu (vypočítaná) | 35 ns | 14 ns | 7 ns | 5 ns | 3.5 ns |
| Vertikálne rozlíšenie | 8 bitov | 8 bitov | |||
| Vylepšené vertikálne rozlíšenie | Do 12 bitov | Do 12 bitov | |||
| Rozsahy vstupu | ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
|||
| Citlivosť vstupu | 10 mV/div do 4 V/div (10 vertikálnych dielikov) | 4 mV/div do 4 V/div (10 vertikálnych dielikov) | |||
| Párovanie vstupov | AC / DC | AC / DC | |||
| Vstupný konektor | BNC(f) | BNC(f) | |||
| Vlastnosti vstupu | 1 MΩ ± 1% ∥ 14 pF ± 2 pF | 1 MΩ ± 1% ∥ 16 pF ± 1 pF | |||
| Analógový offset rozsah (nastavenie vertikálnej pozície) |
- | ±250 mV (20 mV do 200 mV rozsahy) ±2.5 V (500 mV do 2 V rozsahy) ±25 V (5 V do 20 V rozsahy) |
|||
| DC presnosť | ±3% celého rozsahu ±200 μV | ±3% celého rozsahu ±200 μV | |||
| Ochrana proti prepätiu | ±100 V (DC + AC špička) | ±100 V (DC + AC špička) | |||
| HORIZONTAL (Časová základňa) | |||||
| Maximálna vzorkovacia frekvencia 1 ch. (skutočný čas) 2 ch. |
100 MS/s 50 MS/s |
200 MS/s (Ch. A) 100 MS/s |
500 MS/s 250 MS/s |
1 GS/s 500 MS/s |
|
| Equivalent sampling rate (ETS) | 2 GS/s | 4 GS/s | 5 GS/s | 10 GS/s | |
| Max vzorkovacia frekvencia (streaming) | 1 MS/s | 9.6 MS/s (31 MS/s with SDK) | |||
| Najkratšia časová základňa | 10 ns/div | 5 ns/div | 2 ns/div | 1 ns/div | |
| Najkratšia časová základňa | 5000 s/div | 5000 s/div | |||
| Buffer (režim blokovania, zdielanie s aktívnymi kanálmi) | 8 kS | 16 kS | 32 MS | 64 MS | 128 MS |
| Buffer (streaming mode, PicoScope software) |
100 MS (zdielanie s aktívnymi kanálmi) | 100 MS (zdielanie s aktívnymi kanálmi) | |||
| Buffer (streaming mode, SDK) | Do dostupnej PC pamäte | Do dostupnej PC pamäte | |||
| Buffery (SDK) | 1 | 128 000 | 256 000 | 500 000 | |
| Buffery (PicoScope software) | 10 000 | 10 000 | |||
| Presnosť časovej základne | ±100 ppm | ±50 ppm | |||
| Sample jitter | 20 ps RMS typicky | 20 ps RMS typicky | 3 ps RMS typicky | ||
| DYNAMICKÝ VÝKON (typicky) | |||||
| Crosstalk (plný rozsah, rovnaké rozsahy) | Lepšie ako 200:1 | Lepšie ako 300:1 | |||
| Harmonické skreslenie | < –50 dB na 100 kHz, celý rozsah vstupu, typicky | < –50 dB na 100 kHz, celý rozsah vstupu, typicky | |||
| SFDR (100 kHz, celý rozsah vstupu, typicky) | 52 dB | ±20 mV rozsah: > 44 dB ±50 mV rozsah a vyžšie: > 52 dB |
|||
| Šum | < 150 μV RMS (±50 mV rozsah) |
< 220 μV RMS (±20 mV rozsah) |
< 300 μV RMS (±20 mV rozsah) |
||
| Bandwidth flatness | (+0.3 dB, –3 dB) od DC do celého rozsahu | (+0.3 dB, –3 dB) od DC do celého rozsahu | |||
| TRIGGEROVANIE | |||||
| Zdroje | Ch A, Ch B | Ch A, Ch B | |||
| Režimy triggeru | -, auto, repeat, single | -, auto, repeat, single, rapid (segmentovaná pamäť) | |||
| Pokročilé triggery | Edge, window, pulse width, window pulse width, dropout, window dropout, interval, logic |
Edge, window, pulse width, window pulse width, dropout, window dropout, interval, runt pulse, logic |
|||
| Typy triggerov, ETS | Stúpajúca alebo klesajúca hrana | Stúpajúca alebo klesajúca hrana (dostupná iba na Ch A) | |||
| Citlivosť triggeru, skutočný čas | Digitálne triggerovanie poskytuje 1 LSB presnosť do plného rozsahu | Digitálne triggerovanie poskytuje 1 LSB presnosť do plného rozsahu | |||
| Citlivosť triggeru, ETS | 10 mV p-p, typicky, plného rozsahu | 10 mV p-p, typicky, plného rozsahu | |||
| Maximum pre-trigger capture | 100% zachytenej veľkosti | 100% zachytenej veľkosti | |||
| Max post-trigger delay | 4 biliónov vzoriek | 4 biliónov vzoriek | |||
| Trigger rearm time | PC-závislý | < 2 μs na najrýchlejšej časovej základni | < 1 μs na najrýchlejšej časovej základni | ||
| Max rýchlosť triggeru | PC-závislý | 10 000 priebehov v 12 ms burst typicky |
10 000 priebehov v 6 ms burst typicky | ||
