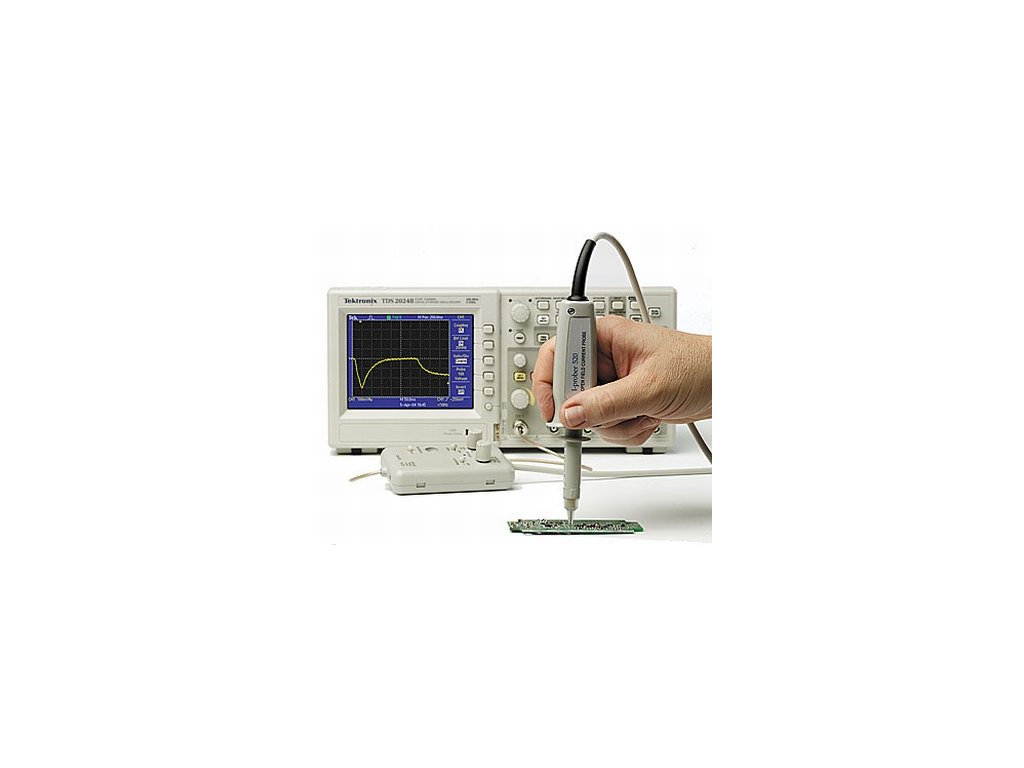

TTi iProber 520 - bezkontaktná prúdová sonda pre osciloskop
Osciloskopická sonda na bezkontaktné meranie priebehu na DPS. Meria priebeh magnetického poľa.
Aim TTi I-Prober 520
- Meranie prúdov pomocou izolovanej sondy
- Vysoký dynamický rozsah od 5mA do 20A peak
- Šírka pásma od DC do 5MHz
- Nízky šum <5mA rms
- Spĺňa bezpečnostné štandardy pre 600V Cat I
- Vhodný pre pripojenie k ľubovolnému osciloskopu
- Presná H-sonda
- Spolu s nádstavcom môže I-prober vytvoriť uzavretý elektromagnetický okruh
Technologický prevrat
Iprober 520 Vám pomôže dosiahnuť niečo úplne nové. Môže sledovať prúd v plošných spojoch alebo iných vodičoch kde konvenčné sondy nemajú šancu. Meranie zahŕňa aj pripojené káble, nohy integrovaných obvodov a uzemňovacie plochy. I-prober meria DC prúdy do 5MHz jednoduchým pripnutím izolovaného hrotu k vodiču.
Technika merania prúdu
Správne meranie prúdu si vyžaduje narušenie obvodu a vloženie meracej jednotky. Toto je ale zväčša vylúčené, pri plošných spojoch úplne nemôžné. Sonda I-proberu nemeria priamo prúd, ale magnetické pole okolo vodiča ktoré je priamo-úmerné prúdu. Ak je vodič obklopený uzavretým magnetickým poľom, celé toto pole je zachytené sondou a prevedené na prúd.
Práca s I-Proberom
Veľkosť signálu z prúdovej sondy je vysoko závislá od svojej pozície k vodiču. Hrúbka vodiča je taktiež veľmi podstatná pri meraní. To znamená, že pri kvantitívnom meraní. musí byť citlivosť I-probera primeraná k hrúbke cestičky. Vstavaný kalibrátor ponúka doladenie pomocou kalibračnej tabuľky. Sonda pri meraní môže zachytiť aj polia z okolitých vodičov, čo môže mať za následky DC skleslenie z priľahlých zmagnetizovaných predmetov, poprípade AC skreslenie z transformátorov a pod..
Samozrejme existujú riešenia pre tieto nechcené efekty. Nechcené DC skreslenie môže byť vynulované zmeraním cestičky bez prechádzajúceho prúdu a následním odčítaním tejto hodnoty od nameranej hodnoty s prúdom. AC skreslenie môže byť skorigované pásmovými filtrami. Ovládací panel I-proberu obsahuje množstvo ovládacích prvkov, nastavenia DC offsetu a AC filtrov.
Napriek tomu, k ovládaniu I-probera stačia základné fyzikálne vedomosti z oblasti obvodov alebo plošných spojov. Stále je to ale nástroj pre profesionála.
Minimálne narušenie obvodu
Väčšina konvenčných meračov má nejaký odpor, preto sa pri meraní obvodov často naruší ich plinulý chod. I-prober tento problém nepozná, keďže sa priamo nezapája do obvodu. Toto Vám dovoľuje merať prúd na plošnom spoji bez narušenia jeho plynulého chodu.
Bezpečný aj pri vyšších napätiach
I-prober 520 je zabezpečený do 300V CAT 11 (600V CAT 1). Toto ponúka bezpečnú prácu pri priamom kontakte s AC prúdmi do 300V RMS a pri izolovaných obvodoch do 600V RMS. Sonda môže byť taktiež použitá na meranie horúcich obvodov neobmedzene do 120°C, na krátky čas až do 150°C.
Meranie prúdu v uzavretom obvode
Pre zvýšenie použiteľnosti sa I-prober dodáva s pripínacím toroidom, čo vytvára uzavretý magnetický okruh na meranie prúdu v kábli. Toroid je otvorený pokiaľ k nemu nepripojíte sondu, čo dovoľuje vloženie káblu z uzavretého obvodu bez nutnosti jeho prerušenia.
Meranie elektromagnetického poľa
Vďaka malým senzorom dokážete sondou zmerať elektromagnetické pole aj na miestach kde je to s väčšinou meračov nemožné. Zmenou polohy sondy sa mení aj veľkosť poľa, preto môžete jednoducho určiť jeho zdroj. Na ovládacom paneli môžete prepínať medzi jednotkami Tesla alebo ampér/meter. Zariadenie pracuje ako fluxgate magnetometer.
Video recenzia EEVblog - anglicky.
| Vlastnosti | |||
| Výstupný signál | |||
| Maximálny výstup | ± 10V | ||
| Vstup na osciloskop | Vyhovujúci pre vstup s impedanciou 1MΩ paralelne s <30pF | ||
| Trace pozícia | Široký rozsah nastavenia DC ofsetu na ovládacom paneli | ||
| Bezpečnosť | |||
| Maximálne napätie | 300V Cat II (pre všetky AC obvody) 600V (na nekategorovaných sekundárnych obvodoch) |
||
| Maximálna teplota hrotu | 150°C | ||
| Spĺňa | EN61010-1 & EN61010-031 | ||
| Nastavenie šírky pásma | |||
| Pozícia prepínača | Full | 500kHz | 2Hz |
| Počiatočná šírka pásma | DC do 5MHz | DC do 500kHz | DC do 2Hz |
| Čas nábehu | <70ns | 700ns | 175ns |
| Aberácia | <±5% | <±1% | <±1% |
| Šum (typicky)* | 6mA rms | 3mA rms | 1,5mA rms |
| Hodnoty šumu pri použití toroidného príslušenstva. Pri meraní na plošnom spoji bude podobný meraniu s toroidom na cestičke o šírke 0,5mm. | |||
| Kvalita HF (Pri nastavení prepínača do pozície FULL) | |||
| Oneskorenie zobrazenia | typicky 60ns (do10%) | ||
| Šírka pásma | DC do 5MHz (slabý signál) | ||
| Slew rýchlosť | 15A/μs (ekvivalent) | ||
| Indikácia preťaženia | |||
| Prah indikácie | LED indikátor na ovládacom paneli sa rozsvieti, ak napätie presiahne ± 10V alebo ak silné magnetické pole spôsobí saturáciu | ||
| Napájanie | |||
| Zdroj | 5,2V a 5W cez AC adaptér (dodávaný) | ||
| Mechanické vlastnosti | |||
| Rozmery sondy | 155 × 38 × 28mm, 2,8 × 1,8mm na hrote | ||
| Dĺžka kábla | 2m od hrotu po BNC výstup | ||
| EMC | |||
| Spĺňa | EN61326 | ||
| Meranie magnetického poľa (Mode = Field) | |||
| Rozsah | 250µT (alebo 200A/m)/ volt | ||
| Presnosť a linearita | ± 3% | ||
| Maximálna intenzita pola | ± 2.5mT (2000A/m) | ||
| Meranie prúdu pomocou toroidu (Mode = Wire) | |||
| Rozsah | 1 Volt / 1 Ampér | ||
| Presnosť a linearita | ± 5% | ||
| Rozsah prúdu | od ± 10mA do ± 10A (DC + vrchol) | ||
| Max priemer kábla | 3,5mm (nenarušený) alebo 6mm (volný koniec) | ||
| Meranie prúdu v plošných spojoch | |||
| Rozsah | Nastaviteľná na 1Amp/Volt pre šírku cestičiek od 0,2 do 3,5mm a 2Amp/Volt pre šírku cestičiek od 3 do 6,5mm pri použití kalibrátora a kompenzančého grafu. | ||
| Vzdialenosť snímača | 0,7mm od plošného spoja, daná tvarom sondy | ||
| Kalibrátor | Vstavaný kalibrátor pre kalibráciu AC alebo DC prúdu cez 0,5mm cestičku | ||
Aim Instruments I-Prober 520
