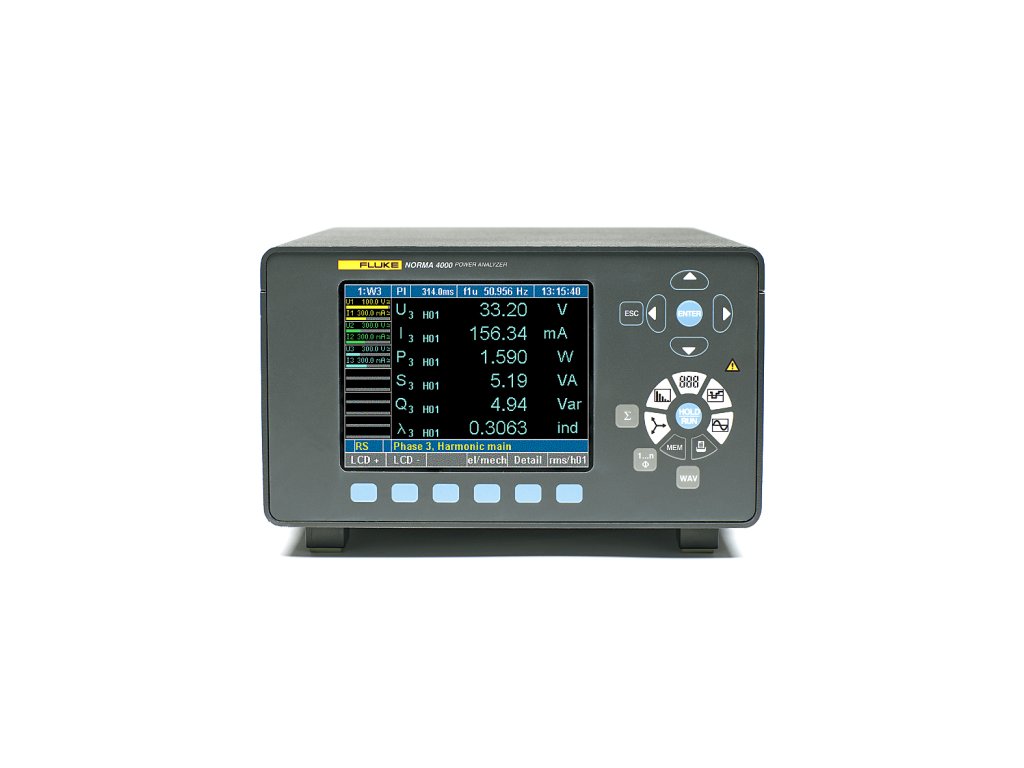

Fluke Norma 4000 - Analyzátor / wattmeter

Značka: Fluke

Spoľahlivé, vysoko presné merania pre testovanie a vývoj výkonovej elektroniky

Prístroje sú založené na patentovanej širokopásmovej štruktúre a poskytujú vysoko presné merania jednofázového, alebo trojfázového prúdu a napätia, analýzu harmonických a rýchlu Fourierovu transformačnú analýzu (FFT) aj výpočty výkonu a ďalších odvodených hodnôt.

Táto rada obsahuje trojfázový analyzátor elektrickej energie Fluke Norma 4000 a šesťkanálový analyzátor elektrickej energie pre dva trojfázové systémy Fluke Norma 5000.


Aplikácie:

  • Elektrické motory a prevodníkové hnacie systémy – Prostredníctvom detailnej analýzy spektra a možností kalkulácie dynamického točivého momentu sú presne merané prepínacie straty spôsobené prevodníkom a je robená dôkladná analýza prechodu momentu a harmonických vo vyšších frekvenciách.
  • Prevodníkové hnacie systémy – Súčasné merania všetkých elektrických a mechanických energetických parametrov v rovnakom časovom okne umožňuje užívateľovi sledovať vzájomný vplyv komponentov aj ich vplyv na celkový systém.
  • Osvetlenie – Šírka pásma až 10 MHz a vysoká frekvencia vzorkovania až 1 MHz umožňujú podrobnú analýzu signálu na výstupoch predradníku. Jedinečná technológia bočníku umožňuje meranie energie pri veľmi vysokých frekvenciách. Súčasné meranie vstupného a výstupného výkonu umožňuje okamžitú kalkuláciu strát predradníkov.
  • Transformátory – Synchrónne šesťfázové meranie výkonu umožňuje robiť vysoko presné kalkulácie účinnosti a strát veľkých transformátorov a to aj s nízkymi účinníkmi. Je taktiež možné robiť synchrónne viacfázové meranie odporu vinutia transformátorov.
  • Automobilový prirmysel – Synchrónne meranie elektrického príkonu a mechanického výkonu poskytuje úplné informácie o účinnosti a stratách jednotlivých komponentov aj systémov ako celku.





Dostupnosť Opýtajte sa
Možnosti doručenia
Kód: 3108534
€9 978 €8 315 bez DPH
Fluke Norma 4000 - Analyzátor / wattmeter
Značka: Fluke
Fluke Norma 4000 - Analyzátor / wattmeter;Fluke Norma 4000 - Analyzátor / wattmeter;Fluke Norma 4000 - Analyzátor / wattmeter
Cena od
Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom odosielame v deň objednávky (do 13:00)
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

Fluke Norma 4000: Trojfázový analyzátor elektrickej energie Fluke Norma 4000 je ideálnym prístrojom pre testovanie v teréne, ktorý sa vyznačuje jednoduchou obsluhou a neprekonatelným pomerom cena/výkon. Funkcia a vybavenie: 1 až 3 moduly pre fázy, 5,7" / 144 mm farebný displej, analýza harmonických, režim scope, zobrazenie vektorového diagramu, funkcia záznamu, počítačový software Fluke NormaView a rozšíriteľná dátová pamäť RAM s kapacitou 4 MB.

Fluke Norma 5000
: Šesťkanálový analyzátor elektrickej energie pre dva trojfázové systémy Fluke Norma 5000 disponuje najširším frekvenčným pásmom na trhu, čo z neho robí ideálny prostriedok na testovanie a analýzu pri konštrukcii frekvenčných konvertorov a osvetlovacieho zariadenia. Funkcie a vybavenie: 3 až 6 modulov pre fázy, volitelná interná tlačiareň (plus všetky vyššie uvedené funkcie, ktorými je vybavený model Fluke Norma 4000).

  • Vďaka svojmu kompaktnému designu je prístroj ľahko prenosný a nenáročný na miesto
  • Jednoduché užívatelské rozhranie zaisťuje jednoduchú a intuitívnu obsluhu
  • Rôzne štandardné konfigurácie umožňujú užívateľovi vybrať presne tie funkcie, ktoré potrebuje pre svoju konkrétnu aplikáciu
  • Súčasný paralelný záznam všetkých fáz umožňuje presne sledovať dynamické udalosti všetkých fáz v presne rovnakom časovom momente
  • Všetky vstupy sú galvanicky izolované, aby v žiadnych aplikáciách nedochádzalo k skratom
  • Kompletná analýza vďaka meraní napätia, prúdu a harmonických výkonu až do 40-tej harmonickej
  • Kompletné analytické funkcie ako rýchla Fourierova transformačná analýza (FFT), vektorový diagram a digitálny osciloskop (DSO) sú v základnej výbave prístroja
  • Užívateľom volitelná priemerná doba – od 15 ms do 3 600 ms – pre dynamické merania.
  • Namerané hodnoty možno uložiť do vstavanej pamäte s kapacitou 4 MB (rozšíritelná až na 128 MB).
  • Rýchle a ľahké pripojenie k počítaču – RS232 a USB nájdete v štandardnom vybavení; volitelné IEEE488, Ethernet, alebo USB2.0
  • Procesné rozhranie PI1 na meranie točivého momentu a rýchlosti pomocou externých čidiel plus štyri analógové výstupy pre ľahké použitie na motoroch a pohonoch
  • Vzorkovacia rýchlosť 341 kHz, alebo 1 MHz pre detailnú analýzu signálu
  • Frekvenčné pásmo od DC do 3 MHz / 10 MHz pre spoľahlivé a presné meranie
  • Počítačový software Fluke NormaView pre sťahovanie dát, analýzu a tvorbu protokolov



Fluke N4K


Štandardne dodávané príslušenstvo

  • Napájací kábel
  • Rozhranie RS232
  • USB adaptér na sťahovanie dát
  • PC software Fluke NormaView
  • Užívateľská príručka
  • Atest, kalibračné hodnoty
Fluke Norma High Precision Power Analyzers
Všeobecné špecifikácie
Počet fáz
Fluke Norma 4000 1 až 3
Fluke Norma 5000 3, 4 alebo 6
Váha
Fluke Norma 4000 Približne 5 kg (11 lb.)
Fluke Norma 5000 Približne 7 kg (15 lb.)
Rozmery
Fluke Norma 4000 150 mm x 237 mm x 315 mm
(5.9 in x 9.3 in x 12.4 in)
Fluke Norma 5000 150 mm x 447 mm x 315 mm
(5.9 in x 17.6 in x 12.4 in)
On-board Printer
Fluke Norma 4000 Nie
Fluke Norma 5000 Ano (Voliteľný)
Displej

Color, 5.7“ / 144 mm - 320 x 240 pixel

Osvetlenie pozadia vybrané používateľom a kontrast

Šírka dc do 3MHz alebo dc do 10MHz, závisí od vstupného modulu
Základná presnosť 0.2%, 0.1% alebo 0.03%, závisí od vstupného modulu
Vzorkovacia frekvencia 0.33 MHz alebo 1 MHz, závisí od vstupného modulu
Rozsah vstupného napätia 0.3 V do 1000 V

Rozsah vstupného prúdu

(priamy, nie cez shunt)

0.03 mA a6 20 A, závisí od vstupného modulu
Pamäť pre konfigurácie 4 MB
Pamäť pre nastavenia 0.5 MB

Fast Fourier Transformation

(FFT)

Do 40-tich harmonických
RS232/USB rozhranie Štandartné

PI1 Process interface

(8 analog/impuls vstupy a 4 analogové výstupy)

Volitelné

IEEE 488.2/GPIB interface

(1 MBit/s Ethernet / 10 MBit/s alebo 100 MBit/s)

Volitelné

Fluke NormaView PC software

(pre stahovanie sát, analýzu & písanie hlásení)

Štandartné
Základné funkcie
Fast Fourier Transformation (FFT)

Výpočet harmonických s grafickým znázornením. Do 3 stĺpcových grafov, ktoré sú zobrazené naraz.

Meracie hodnoty: U, I, P za fázu

Poradie: 1. do 40. harmonických, maximum half sample frequency

Digital Oscilloscope (DSO)

Súčasné zobrazenie 3 nameraných hodnôt na úrovni vzorky.

Rýchly prehľad formy krivky a skreslenia.

Funkcia integrácie (energia)

Súčasné zobrazenie 6 configuračných numerických hodnôt.

Štart/Stop podmienky a pozitívny/negatívny smer povolený.

Vector Display

Zobrazenie vektorov HO1 do 6 signálov.

Pre ľahké testovanie správneho pripojenia prístroja a rýchly prehľad fázového uhlu každého signálu.

Záznamník Display of average values over time for trend determination.
Pamäť RAM

Ukladanie vzorku a priemerných hodnôt. Nastavenie štart/stop podmienok.

Z Ram, približne 4 MB sú k dispozícii na ukladanie nameraných hodnôt.

Konfigurácia Nastavenia analyzéra na meranie a zobrazovanie dát v potrebnom formáte.
Okolité podmienky
Pracovná teplota 5 °C až 35 °C (41 °F až 95 °F)
Skladovacia teplota -20 °C až 50 °C (-4 °F až 122 °F)
Materiál skrinky Fluke Norma Power Analyzéry extrémne kompaktné a vybavené pevnou kovovou skrinkou aby splnili prísne EMC podmienky.
Klimatická trieda KYG DIN 40040, max. 85 % relatívna vlhkosť, nekondenzujúce.
Zdroj

85 V ac to 264 V ac, 50 Hz to 60 Hz, dc 100 to 260 V, ca. 40 VA Európska zástrčka so spínačom.

Binding post pre prúd dostupný na niektorých modeloch.

Measuring Inputs Bezpečnostné zásuvky 4 mm, 2 pre každý vstup. External shunt connection over BNC socket.
Operácia Membránová klávesnica s kurzorom - funkčné klávesy a priame funkcie
Pripojenia Bočný panel trojfázových analyzérov
Namerané hodnoty

Non-gapping calculation of averaged values for each phase.

In three phase system additionally calculation of total power and averaging of V and I of the three phases. The fundamental H01 will be calculated in synchronous mode also for these values.

U rms efektívna hodnota, U rms usmernená stredná hodnota, Um stredná hodnota
Up-, Up+, U pp vrchné hodnoty
U cf crest factor U cf , U ff form factor
U fc fundamental content
U thd distortion factor DIN, IEC
I rms effective value, I rm rectified mean, I m mean value
I p- , I p+ , I pp peak values
I cf crest factor I cf , I ff form factor
I fc fundamental content
I thd distortion factor DIN, IEC
P active power [W]
Q reactive power [Var]
S apparent power [VA]
ë, cos. phase angular
Integral function for active power P, reactive power Q, apparent power S, voltage (U m ) and current (I m )
Počet číslic: 4 alebo 5 závisiac od nameraných hodnôt.
Frekvencia a synchronizácia
Rozsah DC a 0.2 Hz vzorkovacej frekvencie
Presnosť ±0.01 % nameranej hodnoty
Kanály môžu byť vybraté: všetky U/I alebo externé vstupy.
Jeden z troch low pass filterov z inou frekvenciou môže byť prepnutý do signálu
Frekvencia je vždy zobrazená vo vrchnej časti obrazovky
BNC synchronizačná zásuvka vzadu na prístroji môže byť použitá na vstup aj výstup

Vstupné signály môžu byť merané do vzorkovacej frekvencie power phase.

Maximálny level nesmie byť vyžší ako 50V.

Výstupný signál je pulzovaný 5 Voltový TTL signál (frekvencia závisí na meranej synchronizovanej frekvencii)
Konfiguračná pamäť Do 15 configurácii používateľa môžu byť uložene do permamentnej pamäte a načítané neskôr. Zmeny, ktoré neboli uložené po vypnutí prístroju.
Rozhranie RS232 rozhranie pre uload firmwaru a výmena dát z počítačom. Tlačiareň môže byť pripojená externým konverterom.
Options

IEEE 488.2 / 1 MBit/s

Ethernet / 10 MBit/s or 100 Mbit/s

Štandarty a bezpečnosť
Elektrická bezpečnosť

EN 61010-1 / 2nd Edition 1000 V CAT II (600V CAT III)

Degree of pollution 2, safety Class I

EN 61558 pre transformer

EN 61010-2-031/032 pre doplnky

Maximálne vstupy

Pre vstupy napätia, merací rozsah 1000 V eff , 2 kV peak

Pre vstupy prúdu, merací rozsah 10 A eff , 20 A peak

Testovacie napätie
Net input Case (ochranný vodič): 1.5 KV AC
Net connection Merací vstup: 5.4 kV AC
Measurement inputs Case: 3.3 kV AC
Measurement input Vstup: 5.4 kV
elektromagnetická citlivosť
Emission IEC 61326-1, EN 50081-1, EN 55011 Class B
Immunity IEC 61326-1 / Annex A (priemyselný sektor), EN 50082-1
Power Phase Channels
PP42
Presnosť 0.2% (0.1% rd + 0.1 % rg)
Rozsah prúdu 20 A
Vzorkovacia frekvencia 341 kHz
Rozsah 3 MHz
PP50
Presnosť 0.1% (0.05% rd + 0.05 % rg)
Rozsah prúdu 10 A
Vzorkovacia frekvencia 1 MHz
Rozsah 10 MHz
PP54
Presnosť 0.1% (0.05% rd + 0.05 % rg)
Rozsah prúdu 10 A
Vzorkovacia frekvencia 341 kHz
Rozsah 3 MHz
PP64
Presnosť 0.03% (0.02% rg + 0.01% rg)
Rozsah prúdu 10 A
Vzorkovacia frekvencia 341 kHz
Rozsah 3 MHz
