Fluke MS2-100 - tester zapojenia LAN káblov
MicroScanner2 Cable Verifier MS2-100 a MicroScanner PoE
Tester MicroScanner2 od Fluke Networks predstavuje revolučnú zmenu v testovaní káblov na prenos hlasu, dát a videa. Hlavnou zmenou je zobrazenie výsledkov štyroch predtým samostatných testov do jedného, ktorý sa skladá z grafického wiremapu, dĺžky párov, vzdialenosti k chybnému miestu, ID káblu a rozpoznanie vzdialeného zariadenia. Obsahuje integrované testovacie RJ11, RJ45 a koaxiálne porty, ktoré virtuálne podporujú každý typ nízkonapäťového testovania káblov bez potreby adaptérov. Znižuje sa tak potrebný čas a chybovosť pri testovaní. Preto sú vysoko kvalitné inštalácie ešte efektívnejšie.
Revolučné rozhranie

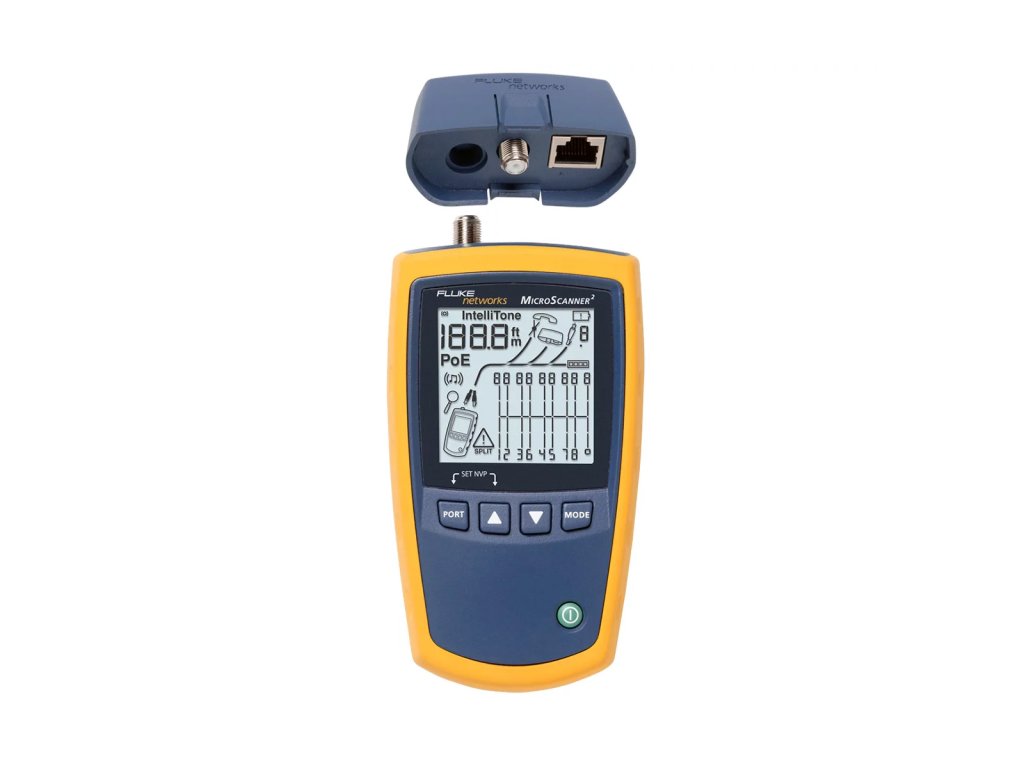

Pri predošlých testeroch museli užívatelia, pre zobrazenie všetkých výsledkov, prepínať medzi štyrmi rôznymi režimami činností. Preto bola práca pomalá a robilo sa mnoho chýb. Prístroj obsahuje rozmerný a podsvietený LCD displej, ktorý umožňuje zobraziť výsledok testu wiremap graficky, čo prináša komfort a zrozumiteľnosť pri používaní.
Podpora multimédií
Vďaka zabudovanej podpore RJ11, RJ45 a coax prístroja MicroScanner2 sú adaptéry minulosťou.Hlavná jednotka a tiež isentifikátor na vzdialenom konci môžu byť použité na testovanie telefónnych a Ethernetových jack konektorov a priechodu CATV priamo mimo box. Preto MicroScanner 2 zjednodušuje verifikáciu kabeláže.
Model MicroScanner PoE je zameraný na podporu merania a zaradenia výkonových tried PoE, podporuje štandardy 802.3af, 802.3at a 802.3bt. Odhalí problémy spojené s nedostatočným napájaním alebo nesprávnym zapojením PoE++ párov. Deteguje aktívny port až do 10G. Neobsahuje podporu pre BNC
IntelliTone Toning
MicroScanner2 má zabudovaný analógový a digitálny toning kôli presnej lokalizícii akéhokoľvek vodiča, alebo párov vodičov, nezávisle na pracovnom prostredí. Digitálny slúži na lokalizáciu dátovej kabeláže (Cat 5e/6/6a) vo zväzkoch, prepínačoch, spojovacích poliach, alebo zásuvkách. Digitálny režim je výkonný v prostrediach s vysokou dátovou, RF, alebo elektromagetickou interferenciou. Pri použití so sondou IntelliTone 200 Pro Probe môže byť overovaný wiremap zo strany testera, alebo sondy.
Analógový režim sa používa na testovanie telefónnej kabeláže (Cat 3 a nižšie), ďalej na koaxiálnu kabeláž a bezpečnostné, poplašné, alebo hlasové vedenie. Tieto káble sú optimalizované pre nízkofrekvenčný prenos a preto môžu byť jednoducho izolované pomocou nízkofrekvenčného tónu. Testovanie párových vodičov signalizuje zmena tónu, pre technikov je to spôsob ako preukázateľne identifikovať dvojice vodičov pred ich pevným spojením a identifikovať problémy s prenosom hlasu.
Detekcia služby VDV Service
Pred určením problémov so spojením je potrebné vylúčiť celú radu možných záležitostí s kabelážou a službami. MicroScanner2 poskytuje technikom výkonné nástroje na zistenie najbežnejších súčastných problémov so službami. Detekuje prítomnosť napätia POTS a overuje polaritu. Overuje zapojené Ethernet switch 10/100/1000 na druhom konci spojenia. Potvrdzuje správne napätie PoE a zapárovanie.
Robustný obal
Prístroj má gumové púzdro, ktoré ho dostatočne chrámi aj pred hrubým zaobchádzaním. Jednoducho ho "hoďte" do kufra s náradím či pustite z rebríka. Naviac je štandardne dodávaný s vinylovou ochrannou brašňou pre väčšiu ochranu a pohodlie.
| Specifications | |
|
Test Connectors |
Twisted-pair: UTP, FTP, SSTP 8-pin modular jack accepts 8-pin modular (RJ45) and 4-pin modular (RJ11) plugs; Coax: F-connector for 75 Ω, 50 Ω, 93 Ω cables |
|
Cable Tests |
Length (460 m or 1500 ft. with resolution to 0.3 m or 1 ft.), wiremap to TIA-568A/B standards, remote ID locators; displays results on one screen |
|
Tone Generator |
IntelliTone digital tone: [500 KHz]; analog tones: [400Hz, 1KHz] |
|
PoE Detection |
Solicits and detects the presence of 802.3af compatible PoE (Power over Ethernet) devices |
|
Ethernet Port Test |
Advertised speed of 802.3 Ethernet ports (10/100/1000) |
|
Power Source |
Battery type: 2 AA (NEDA 15A, IEC LR6) alkaline batteries |
|
Dimensions |
3 in x 6.4” x 1.4 in (7.6 cm x 16.3 cm x 3.6 cm) |
|
Weight |
0.8 lbs. (363 grams) |
|
Display |
Monochrome liquid crystal display (LCD) with backlight |
|
Calibration |
User-configurable NVP for twisted pair and coax; determines actual NVP with known length of cable |
|
Operating Temperature |
32 °F to 113 °F (0 oC to 45 oC) |
|
Storage Temperature |
-4 °F to +140 °F (-20 oC to +60 oC) |
|
Operating Humidity |
90 % (50 °F to 95 °F; 10 oC to 35 oC) |
|
(%RH without condensing) |
75 % (95 °F to 113 °F; 35 oC to 45 oC) |
| Shock Vibration | Meets requirements for MIL-PRF-28800F for Class 2 random vibration; 1 m drop test with and without wiremap adapter attached |
| Safety | EN 61010-1 2nd Edition |
| Altitude | 4000 m; Storage: 12000 m |
| EMC | EN 61326-1 |
| Agency Certifications | N10140 C-Tick EMC standard; FCC Part 15 Class A; CE European Union Directives Pollution Degree 2 |
| Warranty | One year |
2772449 MS2-100 MicroScanner2 Cable Verifier.

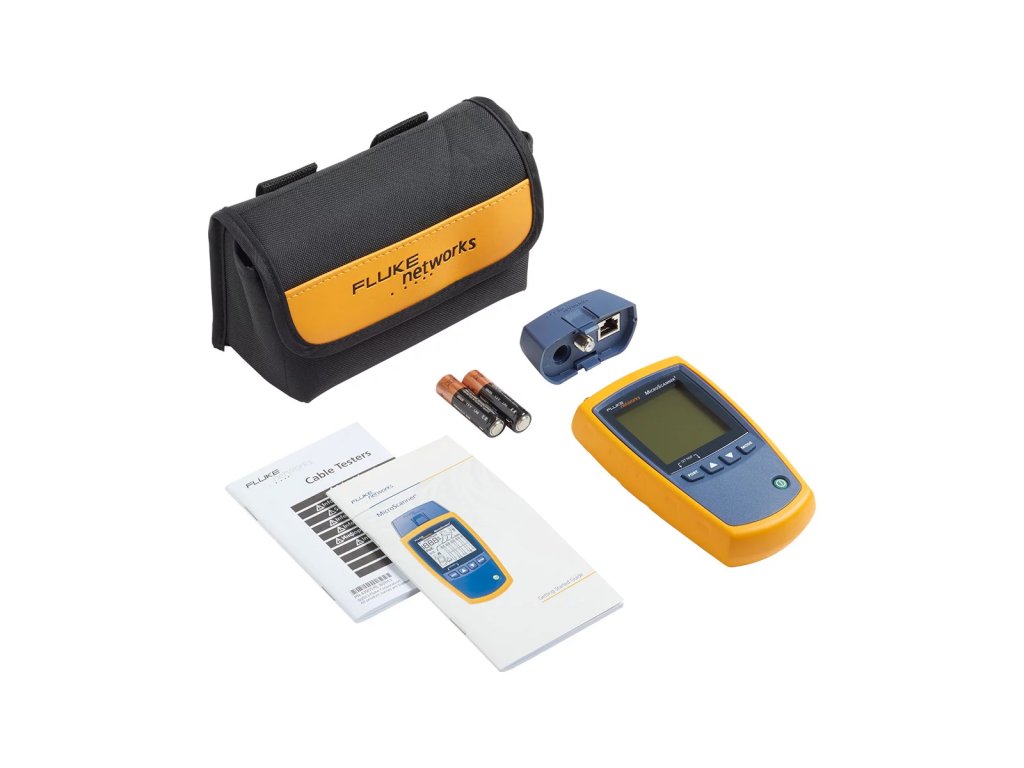

Model includes: MicroScanner2, Main Wiremap Adapter, (2) AA Alkaline Batteries, Printed Multi-language Getting Started Guide
