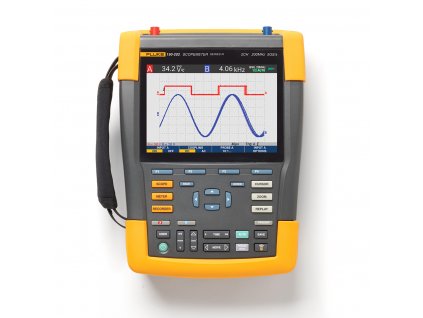

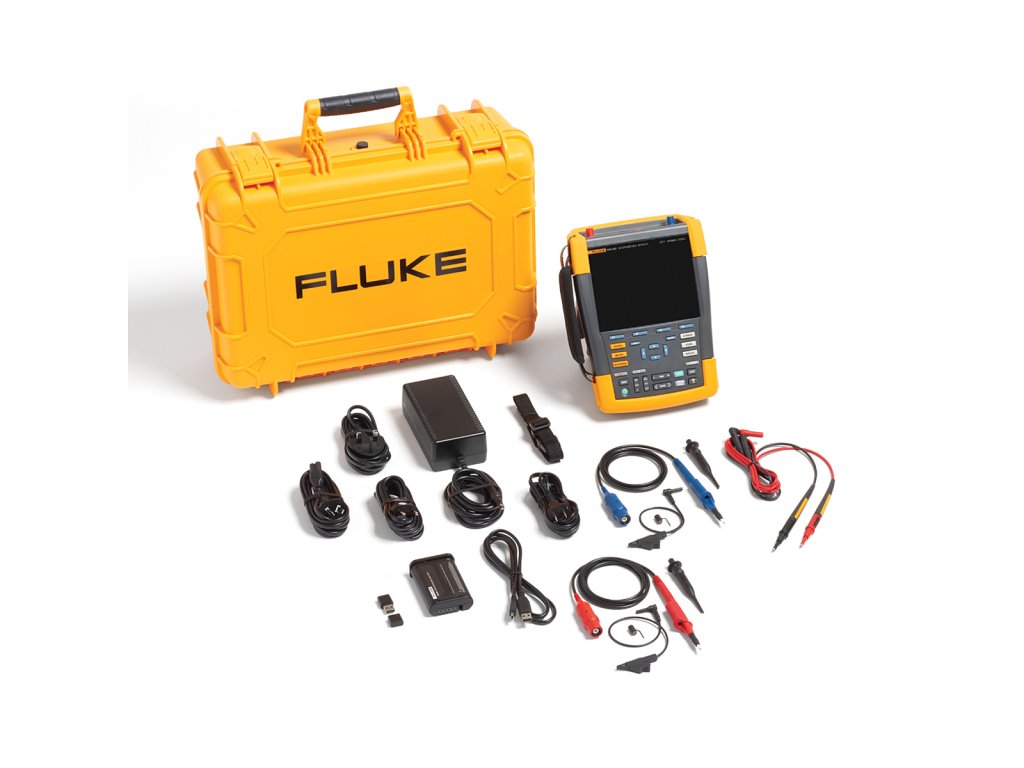

Fluke 190-202-III/S - 200MHz dvojkanálový scopemeter s príslušenstvom SCC
Fluke 190 Series III ScopeMeter® boli navrhnuté tak, aby zvládli takmer akúkoľvek úlohu pri riešení problémov bez ohľadu na to, kde sa nachádzate - čisté laboratórium alebo zablatený exteriér. Nová generácia scopemetrov s bezpečnostným hodnotením triedy CAT III 1000 V/CAT IV 600 V dosahujú prenosnosť a vysoký výkon stolných osciloskopov, vďaka čomu jednoducho identifikujete problémy spojené s elektrickou inštaláciou, prevádzkou a údržbou priemyselných strojov, no taktiež automatizáciou a riadením procesov a zariadení na premenu energie – od jednosmerného prúdu do 500 MHz.
Scopemetre Fluke 190 Series III sú vyrábané v niekoľkých verziách - dvoj a štvor-kanálové, pričom si taktiež môžete vybrať potrebnú šírku pásma od 60 do 500 MHz. Rýchlosť vzorkovania je v závislosti od modelu až 5 GS/s, rozlíšenie 200 ps a pamäť na 10 000 zaznamenaných vzoriek, vďaka týmto parametrom dokážete detailne prezerať priebehy, identifikovať šum, rušenie a problematické signály. Taktiež môžete vykonávať merania súvisiace s časovaním alebo amplitúdou na trojfázových alebo trojosových riadiacich systémoch. Funkcie ako TrendPlot™ Paperless Recorder, ScopeRecord™ Mode, Connect-and-View™ Triggering a jedinečná funkcia Replay vám pomôžu rýchlo diagnostikovať problémy a minimalizovať tak náklady na opravy a prestoje.
| Porovnanie Fluke 190 série III - dva kanály | ||||
|---|---|---|---|---|
| Fluke 190-062 | Fluke 190-102 | Fluke 190-202 | Fluke 190-502 | |
| Počet kanálov | 2 | 2 | 2 | 2 |
| Šírka pásma | 60 MHz | 100 MHz | 200 MHz | 500 MHz |
| Čas nástupu | 5,8 ns | 3,5 ns | 1,7 ns | 0,7 ns |
| Počet osciloskopických vstupov | 2 vstupné kanály, DMM vstup a vstup pre externý trigger | |||
| Konštrukcia osciloskopických vstupov | Všetky vstupy sú izolované voči ostatným vstupom a taktiež voči zemi. Vstupy môžu byť aktivované v ľubovolnej kombinácii. | |||
| Vstupná väzba | AC alebo DC, s ukazovateľom úrovne zeme | |||
| Citlivosť | So sondou 10:1, 20 mV až 1000 V/div So sondou 100:1, 200 mV až 10 kV/div Priamo (1:1), 2 mV až 100 V/div |
|||
| Obmedzenie šírky pásma | 20 MHz a 10 kHz | |||
| Polarita | Normálna, obrátená a variabilná | |||
| Vstupné napätie | CAT III 1000 V / CAT IV 600 V , pre viac informácií pozri všeobecnú špecifikáciu | |||
| Vertikálne rozlíšenie | 8 bit | |||
| Presnosť pri 4 s až 10 μs/div | 5 mV/div až 100 V/div, ±(1.5 % + 6 číslic) | |||
| 2 mV/div, ±(1.5 % + 10 číslic) | ||||
| Impedancia na vstupe | 1 MΩ (± 1 %) // 15 pF (± 2.25 pF) | |||
| Horizontálne | ||||
| Maximálny real-time sampling (súčasné samplovanie) | 625 MS/s (každý kanál) | 1,25 GS/s (každý kanál) | 2,5 GS/s (každý kanál) | 5 GS/s (každý kanál) alebo 2,5 GS/s (dva kanály) |
| Dĺžka záznamu | Do 10 000 vzoriek pre každý jeden kanál | |||
| Rozsah časovej základne | 10 ns/div až 4 s/div | 5 ns/div až 4 s/div | 2 ns/div až 4 s/div | 1 ns/div až 4 s/div |
Dodatočné parametre
| Kategória: | Séria Fluke 190 ScopeMeter® |
|---|---|
| Počet kanálov: | 2 |
