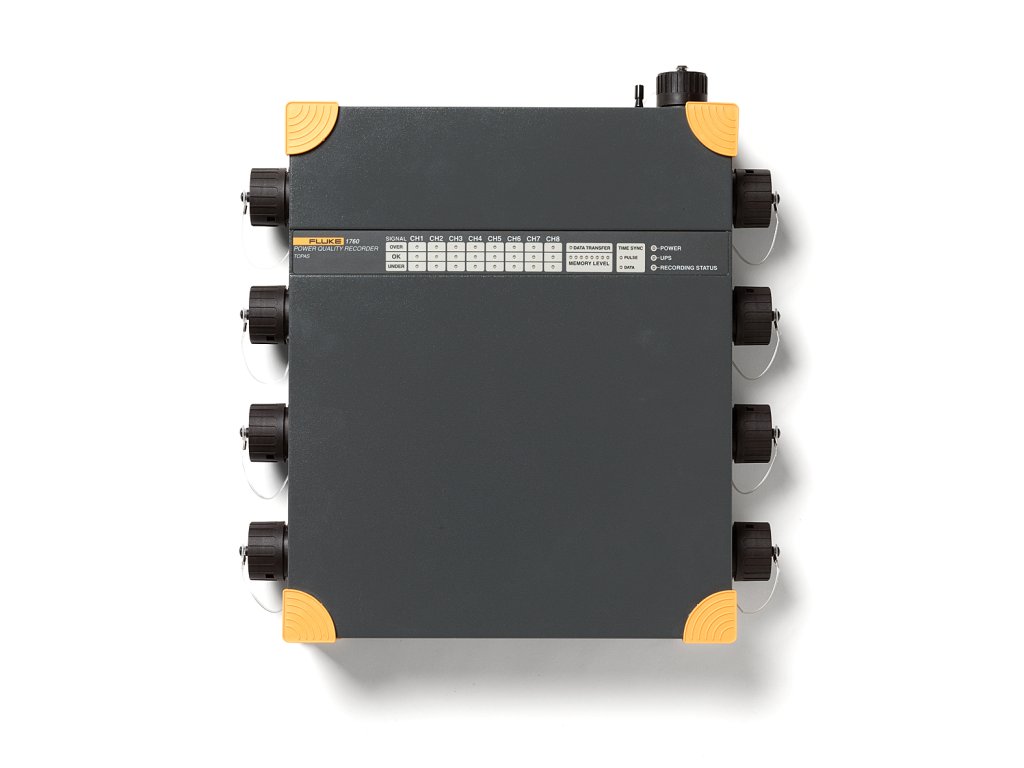

    Fluke 1760TR Basic - Základný záznamník kvality elektrickej energie Topas

    Značka: Fluke



    Presnosť vyhovuje triede A pre najnáročnejšie testy kvality elektrickej energie

    Trojfázový záznamník kvality el. energie Fluke 1760 naplno odpovedá norme IEC 61000-4-30 triedy A na progresívnu analýzu kvality el. energie a konzistentné skúšanie zhody. Tento analyzátor kvality elektrickej energie je určený na analýzu rozvodových a priemyslových energetických distribučných systémov v stredno a nízkonapäťových sieťach a poskytuje dostatočnú flexibilitu na prispôsobenie prahov, algoritmov a výberu meraní. Záznamník 1760 zachytáva najucelenejšie podrobnosti užívateľom stanovených parametrov.

    Aplikácie:
    Podrobný rozbor porúch – Vysokorýchlostné analýzy prechodových javov a odhalenie hlavnej príčiny zlyhania zariadenia pre obmedzenie ďalšieho výskytu a preventívnu údržbu. Možnosť voľby rýchlych prechodových javov s rozsahom merania 6 000V umožňuje zachytenie veľmi krátkych impulzov, ako sú napríklad údery blesku.
    Dodržanie požiadaviek kvality služieb triedy A – Overenie kvality dodávanej elektrickej energie na vstupnej prípojke. Vďaka zhode s požiadavkami s triedou A prístroj Fluke 1760 umožňuje nezpochybnitelné overenie.
    Korelácie udalostí na niekoľkých miestach – Pomocou časovej synchronizácie GPS majú užívatelia možnosť rýchlo zistiť, kde došlo k poruche, buď vovnútri, alebo mimo zariadenia.
    Galvanické oddelenie a DC väzba – Umožňuje kompletné meranie v nepodobných energetických systémoch. Napríklad je možné riešiť problémy systémov UPS súčasným zaznamenáváním napätia batérie a výstupného výkonu.
    Rozbory kvality elektrickej energie a elektrickej záťaže – Hodnotenie základnej kvality elektrickej energie na overenie kompatibility s dôležitými systémami pred inštaláciou a overenie kapacity elektrického systému pred zvýšením záťaže.



    Dostupnosť Opýtajte sa
    Možnosti doručenia
    Kód: 2637629
    €26 536,80 €22 114 bez DPH
    Fluke 1760TR Basic - Základný záznamník kvality elektrickej energie Topas
    Značka: Fluke
    Fluke 1760TR Basic - Základný záznamník kvality elektrickej energie Topas;Fluke 1760TR Basic - Základný záznamník kvality elektrickej energie Topas;Fluke 1760TR Basic - Základný záznamník kvality elektrickej energie Topas
    Cena od
    Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Doprava zadarmo
    pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
    Široké možnosti
    platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
    Tovar skladom odosielame v deň objednávky (do 13:00)
    Tovar skladom
    odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
    Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
    Servis a kalibrácia
    teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

    Trojfázový záznamník kvality elektrickej energie

    • Úplná zhoda s požiadavkami triedy A: Umožňuje testovanie podľa najprísnejšej medzinárodnej normy IEC 61000-4-30, triedy A.
    • Synchronizácia času pomocou GPS: Umožňuje presnú koreláciu dát s udalosťami, alebo dátovými sadami z iných prístrojov.
    • Pružné a naplno nastavitelné prahy a merítka: Umožňuje užívateľovi presne určiť konkrétne problémy prostredníctvom definície podrobných kritérií detekcie a zaznamenávania porúch.
    • Zdroj neprerušiteľného napájania (40 min): Nikdy nepremeškátee dôležité udalosti - zaznamenáva sa začiatok a koniec prerušení a výpadkov a napomáha tak pri stanovovaní príčiny.
    • Zachytenie krivky priebehov 10 MHz, 6 000 Všp: Súži k získaniu podrobného obrazu sebekratšej udalosti.
    • Dátová pameť 2 GB: Umožňuje podrobný simultánny záznam mnohých parametrov energie po dlhých časových úsekoch.
    • Dodáva sa vrátane rozsiahleho softwaru: Software poskytuje diagramy trendov pre analýzu hlavnej príčiny, statistické zhrnutia, písanie správ a sledovanie dát v reálnom čase v režime online.
    • Plug and play: Umožňuje rýchle nastavenie s automatickou detekciou čidiel; čidlá sú napájané prístrojom, takže nieje nutné používať batérie.
    • Robustná konštrukcia pre použitie v teréne: Izolovaná skriňa a tuhá konštrukcia bez pohyblivých dielov umožňuje spoľahlivé testovanie takmer za ľubovolných podmienok.







    Môžete si vybrať z troch modelov prístroja Fluke 1760:

    Vlastnosti výrobku Fluke 1760 Basic Fluke 1760TR Basic Fluke 1760 Fluke 1760TR
    Štatistika kvality elektrickej energie podľa normy EN50160 ● ● ● ●
    Zoznam napäťových udalostí (poklesy, prekmity a prerušnia) ● ● ● ●
    Súvislý záznam:
    Napätia ● ● ● ●
    Prúdu ● ● ● ●
    Výkonu  ● ● ● ●
    Účinníku ● ● ● ●
    kWh ● ● ● ●
    Flicker (mihotanie svetiel) ● ● ● ●
    Nevyváženie sústavy ● ● ● ●
    Frekvencie ● ● ● ●
    Napäťových a prúdových harmonických až do 50tej/interharmonických ● ● ● ●
    THD (celkové harmonické skreslenie) ● ● ● ●
    Riadiacich signálov v rozvodnej sieti ● ● ● ●
    Spúšťané záznamy ● ● ● ●
    Režim online (osciloskop, prechodové javy a udalosti) ● ● ● ●
    Rýchla analýza prechodových javov do 10 MHz   ●   ●
    4, 600V napäťové sondy     ● ●
    4 flexibilné dvojrozsahové prúdové sondy (1 000 A / 200 A (st))     ● ●
    Prijímač pre synchronizáciu času GPS     ● ●
    Pamäť Pamäť Flash 2 GB



    Štandardne dodávané príslušenstvo

    • Interná pamäť Flash 2 GB
    • Software pre PC na CD
    • Kábel Ethernet na priame pripojenie k PC
    • Sieťový kábel
    • Návod na použitie hardwaru a softwaru
    • Prenosná brašňa
    • Základné verzie neobsahujú prúdové kliešte
    Power Quality Tools   >   Three Phase   >
    Fluke 1760 Three-Phase Power Quality Recorder Topas
    Overview of Measurement Functions
    Statistical Evaluation
    Power quality statistics according to EN50160 and DISDIP tables like ITIC, CEBEMA, ANSI
    Event List
    Dips, swells and interruptions are detected and stored in the event list. Also any trigger which fires generates an event added to this list.
    The Event list shows the exact time when the event occurred as well as the duration and magnitude. Sorting by several attributes of these events is possible to select one for further root cause analysis.
    RMS values, transients and fast transients can be stored if a trigger fires.
    Continuous Recording
    Fluke 1760 records rms values together with corresponding minimum and maximum values for:
    • Voltage
    • Current
    • Power P, Q, S
    • Power Factor
    • kWh
    • Flicker
    • Unbalance
    • Frequency
    • Harmonics/Interharmonics
    continuously with the following time aggregations:
    Day
    10 min
    Free Interval, e.g.: 15 min, 2h
    Triggered Recordings
    rms: Aggregation time is adjustable between 10 ms (1/2 cycle), 20ms (1 cycle), 200ms (10/12 cycles) or 3 sec (150/180 cycles).
    Calculating rms values, Harmonics and Interharmonics is performed synchronous to the power frequency.
    Basic aggregation for harmonics and interharmonics is 200ms
    Oscilloscope: Sample rate is 10.24 kHz for all 8 channels
    Fast Transients: Sample rate is selectable from 100 kHz to 10 MHz for channel 1-4 FFT of Fast Transients
    Mains Signalling
    Phases and N-conductor, Voltage and current
    Online Mode
    Variable refresh rate. This feature allows verification of instrument set up and delivers a quick overview of oscilloscope, transients and events.
    General Data
    Intrinsic uncertainty
    refers to reference conditions and is guaranteed for two years
    Quality system
    developed, manufactured as per ISO 9001: 2000
    Environment conditions
    Operating temp. range: 0 °C to +50 °C; 32 °F to +122 °F
    Working temp. range: -20 °C to +50 °C; -4 °F to +122 °F
    Storage temp. range: 20 °C to +60 °C; -4 °F to 140 °F
    Reference temperature: 23 °C ± 2 K; 74 °F ± 2 K
    Climatic class: B2 (IEC 654-1), -20 °C to +50 °C; -4 °F to +122 °F
    Max. operating altitude: 2000 m: max. 600 V CAT IV * , power supply: 300 V CAT III 5000 m: max 600 V CAT III * , power supply: 300 V CAT II
    * depending on sensor
    Reference conditions
    Environment temp.: 23 °C ± 2 K ; 74°F ± 2 K
    Power supply: 230 V ± 10 %
    Power frequency: 50 Hz / 60 Hz
    Signal: declared input voltage U din
    Averaging: 10 minute intervals
    Housing
    insulated, robust plastics housing
    EMC
    Emission: Class-A as per IEC/EN 61326-1
    Immunity: IEC/EN 61326-1
    Power supply
    Range: AC: 83 V to 264 V, 45 to 65 Hz
    DC: 100 V to 375 V
    Safety: IEC/EN 61010-1 2nd edition
    300 V CAT III
    Power consumption: max. 54VA
    Battery pack: NIMH, 7.2 V, 2.7 Ah
    In case of a power supply failure an internal battery maintains the supply for up to 40 minutes. Afterwards, or in case of discharged accumulators the Fluke 1760 is turned off and continues the measurements with the latest settings as soon as the supply voltage returns. The battery can be replaced by the user.
    Display
    Fluke 1760 features LED indicators for the status of the 8 channels, phase sequence, power supply (mains or accumulator), memory usage, time synchronization, and data transfer.
    Power LED: • Permanent light: normal power supply from mains.
    • OFF: supply via internal accumulator in case of a power failure.
    Channel LEDs 3-color LEDs per channel for:
    • overload condition
    • under load condition
    signal level in nominal range
    Data memory
    2 GB Flash memory depending on model
    Memory model
    Linear
    Interfaces
    Ethernet (100MB/s), compatible to Windows® 98/ME/NT/2000/XP RS 232, external modem via RS 232
    Baud rate for RS 232
    9600 Baud to 115 kBaud
    Dimensions
    325 mm x 300 m x 65 mm; 2.8 x 11.8 x 2.6 in. (H x W x D)
    Weight
    appr. 4.9 kg; 10.8 lbs. (without accessories)
    Warranty
    2 years
    Calibration interval
    1 year recommended for Class-A, otherwise 2 years
    Signal Conditioning
    Range for 50 Hz systems
    50 Hz ± 15 % (42.5 Hz to 57.5 Hz)
    Range for 60 Hz systems
    60 Hz ± 15 % (51 Hz to 69 Hz)
    Resolution
    16 ppm
    Sampling frequency for 50 Hz power frequency
    10.24 kHz, The sampling rate is synchronized to mains frequency.
    Uncertainty for frequency measurements
    < 20 ppm
    Uncertainty of internal clock
    < 1s / day
    Measurement intervals
    Aggregation of the interval values as per IEC 61000-4-30 Class-A
    Min-, Max-values: Half cycle, e.g.: 10 ms rms values at 50Hz
    Transients: Sample rate 100 kHz to 10 MHz per channel
    Harmonics
    as per IEC 61000-4-7:2002: 200 ms
    Flicker
    as per EN 61000-4-15:2003: 10 min (Pst), 2 h (Plt)
    Measurement Inputs
    Number of inputs
    8 galvanically isolated inputs for voltage and current measurements.
    Sensor safety
    up to 600 V CAT IV depending on sensor
    Basic safety
    300 V CAT III
    Nominal voltage (rms)
    100 mV
    Range (peak value)
    280 mV
    Overload capacity (rms)
    1000 V, continuously
    Voltage rise rate
    max. 15 kV / µs
    Input resistance
    1 MΩ
    Input capacitance
    5 pF
    Input filter
    Each channel is equipped with a passive low-pass filter, an anti-aliasing filter and a 16-bit A/D converter. All channels are sampled synchronously with a common quartz-controlled clock pulse.
    The filters protect against voltage transients and limit the signal rise rate, reduce high frequency components and especially the noise voltage above half the sampling rate of the A/D converter by 80 dB, thus achieving very small measuring errors in an exceptionally large amplitude range. This is also valid under extreme operating conditions like transient voltages at the output of converters.
    Uncertainties
    Uncertainty at reference conditions
    Uncertainty including the voltage sensors is in compliance with IEC 61000-4-30 Class-A. All voltage sensors are suitable for DC up to 5 kHz
    With Sensor 1000 V 0,1% at Udin = 480 V and 600 V P-N
    Sensor 600 V 0,1% at Udin = 230 V P-N
    Intrinsic uncertainty for harmonics
    Class I as per EN 61000-4-7:2002
    Reference conditions
    23 °C ± 2 K < 60 % rH; 74 °F ± 2 K < 60 % rH
    Warmed up instrument > 3h
    Power supply: 100 V to 250 V ac
    Temperature drift
    100 ppm / K
    Aging
    < 0.05 % / year
    Common mode rejection
    100 dB at 50 Hz
    Temperature drift
    Change of amplification through temperature: < 0.005 %/K
    Aging
    Change of amplification due to ageing: < 0.04 %/year
    Noise
    Noise voltage, input short-circuited: < 40 µV
    DC
    ± (0.2% rdg + 0.1% sensor)
