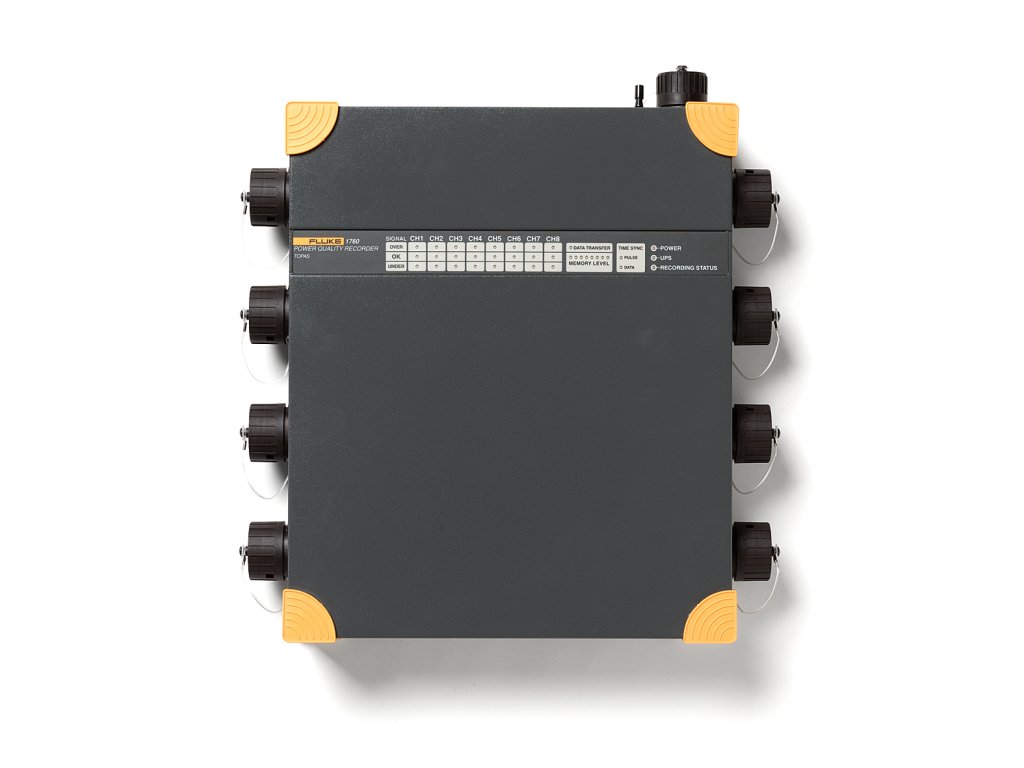

Fluke 1760 INTL - záznamník kvality elektrickej energie Topas
Presnosť vyhovuje triede A pre najnáročnejšie testy kvality elektrickej energie
Trojfázový záznamník kvality el. energie Fluke 1760 naplno odpovedá norme IEC 61000-4-30 triedy A na progresívnu analýzu kvality el. energie a konzistentné skúšanie zhody. Tento analyzátor kvality elektrickej energie je určený na analýzu rozvodových a priemyslových energetických distribučných systémov v stredne a nízkonapäťových sieťach a poskytuje dostatočnú flexibilitu na prispôsobenie prahov, algoritmov a výberu meraní. Záznamník 1760 zachytáva najucelenejšie podrobnosti užívateľom stanovených parametrov.
Aplikácie:
Podrobný rozbor porúch – Vysokorýchlostné analýzy prechodových javov a odhalenie hlavnej príčiny zlyhania zariadenia pre obmedzenie ďalšieho výskytu a preventívnu údržbu. Možnosť voľby rýchlych prechodových javov s rozsahom merania 6 000V umožňuje zachytenie veľmi krátkych impulzov, ako sú napríklad údery blesku.
Dodržanie požiadaviek kvality služieb triedy A – Overenie kvality dodávanej elektrickej energie na vstupnej prípojke. Vďaka zhode s požiadavkami s triedou A prístroj Fluke 1760 umožňuje nezpochybnitelné overenie.
Korelácie udalostí na niekoľkých miestach – Pomocou časovej synchronizácie GPS majú užívatelia možnosť rýchlo zistiť, kde došlo k poruche, buď vo vnútri, alebo mimo zariadenia.
Galvanické oddelenie a DC väzba – Umožňuje kompletné meranie v nepodobných energetických systémoch. Napríklad je možné riešiť problémy systémov UPS súčasným zaznamenáváním napätia batérie a výstupného výkonu.
Rozbory kvality elektrickej energie a elektrickej záťaže – Hodnotenie základnej kvality elektrickej energie na overenie kompatibility s dôležitými systémami pred inštaláciou a overenie kapacity elektrického systému pred zvýšením záťaže.
![Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/cart.png?65d4bf61)
![Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/card.png?65d4c037)
![Tovar skladom odosielame v deň objednávky (do 13:00)](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/parcel.png?65d4c238)
![Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.](https://cdn.myshoptet.com/usr/www.elso.sk/user/banners/repair.png?65d4c103)
Trojfázový záznamník kvality elektrickej energie
- Úplná zhoda s požiadavkami triedy A: Umožňuje testovanie podľa najprísnejšej medzinárodnej normy IEC 61000-4-30, triedy A.
- Synchronizácia času pomocou GPS: Umožňuje presnú koreláciu dát s udalosťami, alebo dátovými sadami z iných prístrojov.
- Pružné a naplno nastavitelné prahy a merítka: Umožňuje užívateľovi presne určiť konkrétne problémy prostredníctvom definície podrobných kritérií detekcie a zaznamenávania porúch.
- Zdroj neprerušiteľného napájania (40 min): Nikdy nepremeškáte dôležité udalosti - zaznamenáva sa začiatok a koniec prerušení, výpadkov a napomáha tak pri stanovovaní príčiny.
- Zachytenie krivky priebehov 10 MHz, 6 000 Všp: Súži k získaniu podrobného obrazu sebekratšej udalosti.
- Dátová pamäť 2 GB: Umožňuje podrobný simultárny záznam mnohých parametrov energie po dlhých časových úsekoch.
- Dodáva sa vrátane rozsiahleho softwaru: Software poskytuje diagramy trendov pre analýzu hlavnej príčiny, štatistické zhrnutia, písanie správ a sledovanie dát v reálnom čase v režime online.
- Plug and play: Umožňuje rýchle nastavenie s automatickou detekciou čidiel; čidlá sú napájané prístrojom, takže nie je nutné používať batérie.
- Robustná konštrukcia pre použitie v teréne: Izolovaná skriňa a tuhá konštrukcia bez pohyblivých dielov umožňuje spoľahlivé testovanie takmer za ľubovolných podmienok.
Môžete si vybrať z troch modelov prístroja Fluke 1760:
Vlastnosti výrobku | Fluke 1760 Basic | Fluke 1760TR Basic | Fluke 1760 | Fluke 1760TR |
Štatistika kvality elektrickej energie podľa normy EN50160 | ● | ● | ● | ● |
Zoznam napäťových udalostí (poklesy, prekmity a prerušnia) | ● | ● | ● | ● |
Súvislý záznam: | ||||
Napätia | ● | ● | ● | ● |
Prúdu | ● | ● | ● | ● |
Výkonu | ● | ● | ● | ● |
Účinníku | ● | ● | ● | ● |
kWh | ● | ● | ● | ● |
Flicker (blikanie) | ● | ● | ● | ● |
Nevyváženie sústavy | ● | ● | ● | ● |
Frekvencie | ● | ● | ● | ● |
Napäťových a prúdových harmonických až do 50tej/interharmonických | ● | ● | ● | ● |
THD (celkové harmonické skreslenie) | ● | ● | ● | ● |
Riadiacich signálov v rozvodnej sieti | ● | ● | ● | ● |
Spúšťané záznamy | ● | ● | ● | ● |
Režim online (osciloskop, prechodové javy a udalosti) | ● | ● | ● | ● |
Rýchla analýza prechodových javov do 10 MHz | ● | ● | ||
4, 600V napäťové sondy | ● | ● | ||
4 flexibilné dvojrozsahové prúdové sondy (1 000 A / 200 A (st)) | ● | ● | ||
Prijímač pre synchronizáciu času GPS | ● | ● | ||
Pamäť | Pamäť Flash 2 GB |
Štandardne dodávané príslušenstvo
- Interná pamäť Flash 2 GB
- Software pre PC na CD
- Kábel Ethernet na priame pripojenie k PC
- Sieťový kábel
- Návod na použitie hardwaru a softwaru
- Prenosná brašňa
- Základné verzie neobsahujú prúdové kliešte
Power Quality Tools > Three Phase > |
![]() |
Fluke 1760 Three-Phase Power Quality Recorder Topas |
![]() |
Preľad meracích funkcii | |
Štatistické hodnotenie |
Štatistika kvality elektrickej energie podľa EN50160 a DISDIP Obrazové plochy ako ITIC, CEBEMA, ANSI |
Zoznam udalostí |
Pády, rasty a vyrušenia sú detekované a ukladané v zoznamé udalostí. Also any trigger which fires generates an event added to this list. Zoznam udalostí ukazuje presný čas udalosti a aj trvanie a rozsah. Triedenie podľa niekoľkých atribútov týchto udalostí je možné si vybrať. RMS values, transients and fast transients can be stored if a trigger fires. |
Nepretržité nahrávanie |
Fluke 1760 nahráva rms hodnoty spolu so zodpovedájucim minimom a maximom pre napätie a prúd, el. energiu P, Q, S, Power Factor, kWh, Flicker, Unbalance, Frekvenciu, Harmonics/Interharmonics Priebežne s plynúcou časovým zoskupením: Deň, 10 min, Free Interval, e.g.: 15 min, 2h |
Spustené nahrávania | |
rms |
Zoskupujúci čas je nastavitelný medzi 10 ms (1/2 cyklu), 20ms (1 cyklu), 200ms (10/12 cyklu) alebo 3 sec (150/180 cyklu). Výpočet rms hodnôt, Harmonics a Interharmonics sa vykonáva v synchronizácii z el. frekvenciou. Základné zoskupovanie pre harmonics a interharmonics je 200 ms. |
Osciloskop | Vzorkovacia frekvencia je 10.24 kHz pre všetkých 8 kanálov |
Rýchle prechody | Vzorkovacia frekvencia je nastavitelná z 100kHz do 10 MHz pre kanály 1-4 FFT rýchlych prechodov. |
Mains Signalling | Fázy a N-vodič, Napätie a prúdy |
Online mód | Variabilná obnovovacia frekvencia. Táto funkcia umožňuje overovanie nástrojových nastavení a poskytuje rýchly prehľad o osciloskopu, prechodových javov a udalostí. |
Všeobecné dáta | |
Intrinsic uncertainty | Týka sa referenčných podmienok a je garantovaná po dobu dvoch rokov. |
Quality system | Vyvinuté, navrhnuté a vyrobené v súlade s ISO 9001: 2000 |
Enviromentálne podmienky |
|
Rozsah operačnej teploty | 0 °C až +50 °C; 32 °F až +122 °F |
Rozsah pracovnej teploty | -20 °C až +50 °C; -4 °F až +122 °F |
Skladovacia teplota | 20 °C až +60 °C; -4 °F až 140 °F |
Referenčná teplota | 23 °C ± 2 K; 74 °F ± 2 K |
Klimatická trieda | B2 (IEC 654-1), -20 °C to +50 °C; -4 °F to +122 °F |
Max. nadmorská výška |
2000 m: max. 600 V CAT IV * , power supply: 300 V CAT III 5000 m: max 600 V CAT III * , power supply: 300 V CAT II * Závisí od senzoru |
Referenčné podmienky | |
Teplota prostredia | 23 °C ± 2 K ; 74°F ± 2 K |
Zdroj | 230 V ± 10 % |
Power frequency | 50 Hz / 60 Hz |
Signál | Uvedené vstupné napätie U din |
Priemerovanie | 10 min. intervaly |
Skrinka | izolovaná, plastová robustná skrinka |
EMC | |
Emission | Trieda A podľa IEC/EN 61326-1 |
Immunity | IEC/EN 61326-1 |
Zdroj energie | |
Rozsah |
AC: 83 V až 264 V, 45 až 65 Hz DC: 100 V až 375 V |
Bezpečnosť |
IEC/EN 61010-1 druhá edícia 300 V CAT III |
Spotreba energie | max. 54VA |
Balenie batérii |
NIMH, 7.2 V, 2.7 Ah V prípade zlyhania zdroja energie, vnútorná batéria poskytne energiu po dobu max. 40 minút. Potom, v prípade vybitia, Fluke 1760 sa vypne a pokračuje v meraní s poslednými nastaveniami v momente ako získa prúd. Batéria može byť nahradéná užívatelom. |
Displej | |
LED indikátory pre status 8 kanálov, fázové sekvencovanie, zdroj energie (mains alebo akumulátor), využitie pamäte, časová synchronizácia a dátový prenos | |
Power LED |
Trvalé svetlo: Normálne napájanie z elektrickej siete OFF: cez vnútorný akumulátor v prípade zlyhania napájania |
Kanálové LEDy | 3 farebné LEDy na kanál pre: stav preťaženia, under load, úroveň signálu vo menovitom rozsahu |
Pamäť dát | 2 GB Flash memory, závisiac od modelu |
Pamäťový model | Lineárny |
Rozhranie | Ethernet (100MB/s), kompatibilné z Windows® 98/ME/NT/2000/XP RS 232, externý modem cez RS 232 |
Baud frekvencia pre RS 232 | 9600 Baud až 115 kBaud |
Rozmery | 325 mm x 300 m x 65 mm; 2.8 x 11.8 x 2.6 in. |
Hmotnosť | približne 4.9 kg; 10.8 lbs. (bez doplnkov) |
Záruka | 2 roky |
Kalibračný interval | odporúča sa 1 rok pre triedu A, inak 2 roky |
Signal Conditioning | |
Rozsah pre 50 Hz systémy | 50 Hz ± 15 % (42.5 Hz to 57.5 Hz) |
Rozsah pre 60 Hz systémy | 60 Hz ± 15 % (51 Hz to 69 Hz) |
Rozlíšenie | 16 ppm |
Vzorkovacia frekvencia pre 50 Hz energickú frekvenciu | 10.24 kHz, Vzorkovacia frekvencia je synchronizovaná s frekvenciou siete. |
Nepresnosť pre merania frekvencii | < 20 ppm |
Nepresnosť vnútorných hodín | < 1s / day |
Merací interval | |
Aggregation of the interval values as per IEC 61000-4-30 Class-A | |
Min/Max hodnoty | Half cycle, e.g.: 10 ms rms values at 50Hz |
Prechodné | Vzorkovacia frekvencia 100 kHz až 10 MHz pre každý kanál |
Harmonics | Podľa IEC 61000-4-7:2002: 200 ms |
Flicker | Podľa EN 61000-4-15:2003: 10 min (Pst), 2 h (Plt) |
Meracie vstupy | |
Počet vstupov | 8 galvanicky izolovaných vstupov pre meranie prúdu a napätia |
Bezpečnosť senzorov | do 600 V CAT IV, závisiac od senzoru |
Základná bezpečnosť | 300 V CAT III |
Menovité napätie | 100 mV |
Rozsah (Vrcholná hodnota) | 280 mV |
Preťažiteľnosť (rms) |
1000 V, nepretržite |
Rýchlosť stúpania napätia | max. 15 kV / µs |
Odpor vstupu | 1 MΩ |
Vstupná kapacitácia | 5 pF |
Vstupný filter |
Každý kanál je vybavený pasívným low-pass filterom, anti-aliasing filterom a 16-bitovým A/D konverterom. All channels are sampled synchronously with a common quartz-controlled clock pulse. Filtery chránia pred prechodmi napätia a limitujú vzostup signálu, redukujú vysokofrekvenčné konponenty a hlavne noise voltage nad polovicou vzorkovacej frekvencie A/D konvertoru podľa 80 dB, čím sa dosiahnú veľmi malé chyby merania vo výnimočne veľkom rozsahu amplitúdy. To platí aj v extrémnych prevádzkových podmienkach, ako sú prechodové napätia na výstupe meniča. |
Nepresnosť | |
Nepresnosť a referenčné podmienky | |
Uncertainty including the voltage sensors is in compliance with IEC 61000-4-30 Class-A. All voltage sensors are suitable for DC up to 5 kHz | |
Zo senzorom 1000 V | 0,1% na Udin = 480 V and 600 V P-N |
Senzor 600 V | 0,1% at Udin = 230 V P-N |
Intrinsic uncertainty for harmonics | Trieda I podľa EN 61000-4-7:2002 |
Referenčné podmienky |
23 °C ± 2 K < 60 % rH; 74 °F ± 2 K < 60 % rH Zahriaty nástroj > 3h Zdroj energie: 100 V do 250 V ac |
Temperature drift | 100 ppm / K |
Starnutie | < 0.05 % / rok |
Common mode rejection | 100 dB na 50 Hz |
Temperature drift | Zmena rozšírenia cez teplotu: < 0.005 %/K |
Starnutie | Zmena rozšírenia pre starnutie: < 0.04 %/year |
Hluk | Noise voltage, input short-circuited: < 40 µV |
DC | ± (0.2% rdg + 0.1% senzor) |
