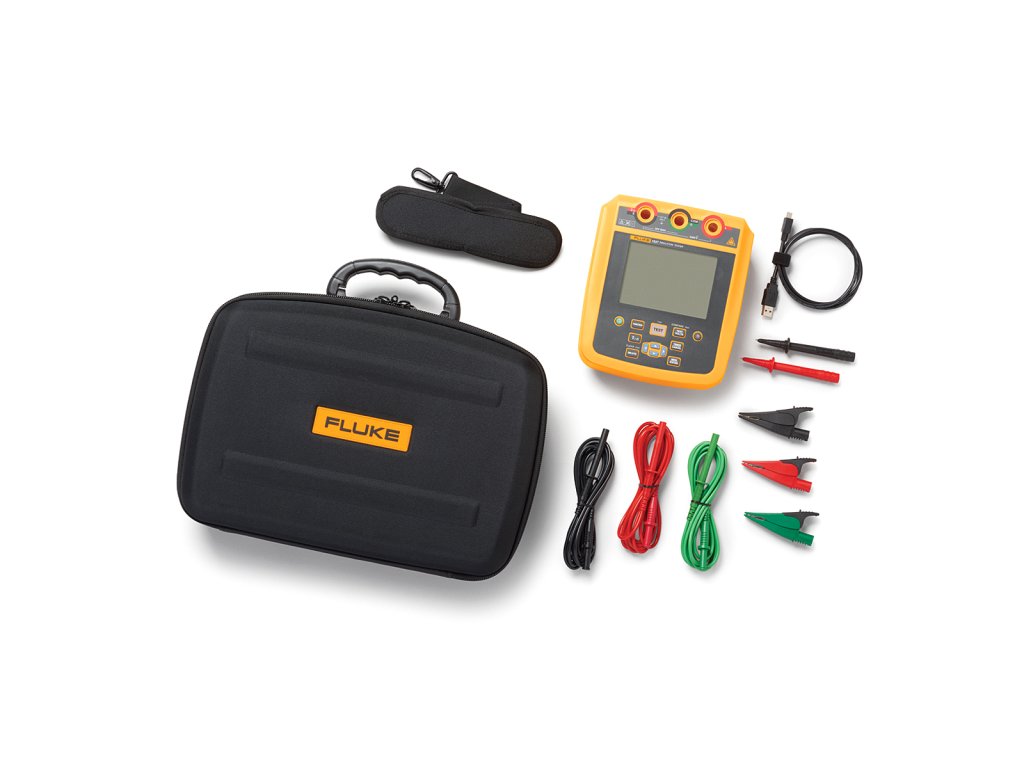

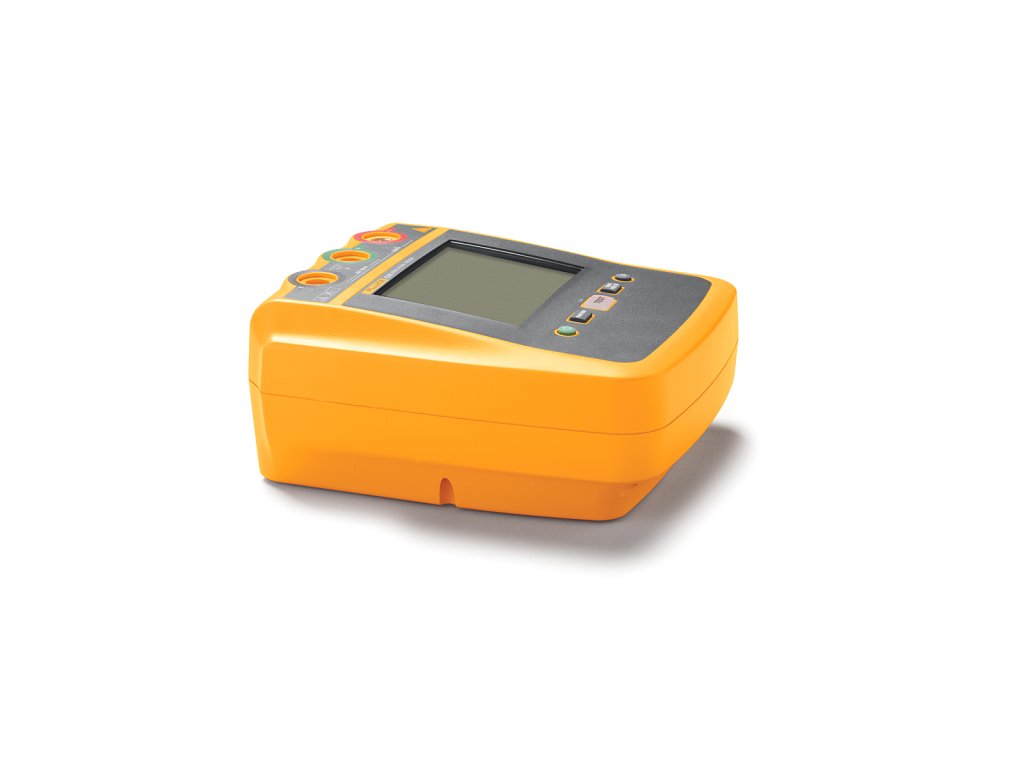

Fluke 1537 Megaohmmeter - pokročilý tester izolačného stavu

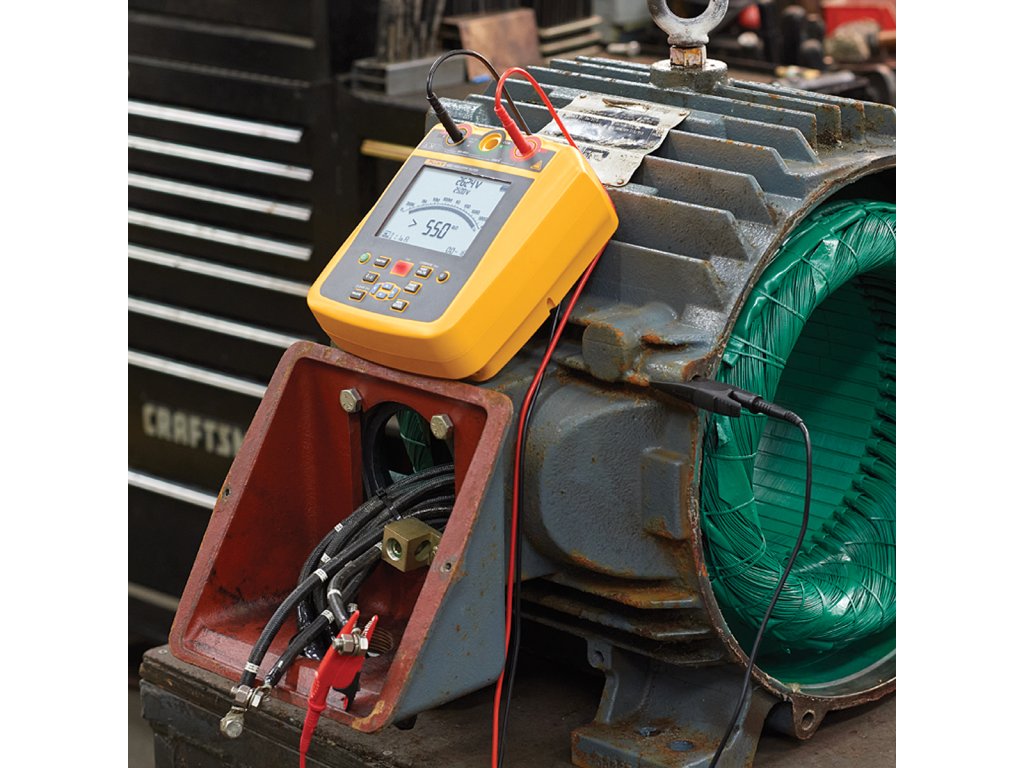

Fluke 1535 a 1537 sú izolačné odporové testery s napätím až 2500 V, určené na zjednodušenie riešenia problémov priamo na mieste, či už v priemyselnom prostredí alebo pri solárnych inštaláciách. Tieto prístroje ponúkajú voliteľné testovacie napätia od 250 V do 2500 V a merania odporu až do 500 GΩ, čo umožňuje pokryť široký rozsah úloh jedným nástrojom. S intuitívnym užívateľským rozhraním, krátkodobým prúdom až 5 mA a certifikáciou CAT IV 600 V, tieto prenosné testery zabezpečujú rýchle a stabilné merania odporu.
Kompaktný, univerzálny, rýchly
Fluke 1535 a 1537 sú vysoko výkonné izolačné odporové testery navrhnuté na efektívne riešenie problémov v rôznych pracovných prostrediach, vrátane priemyselných závodov a solárnych inštalácií. S možnosťou nastavenia testovacích napätí od 250 V do 2500 V a schopnosťou merať odpor až do 500 GΩ, tieto prístroje umožňujú pokrytie rozsiahleho spektra pracovných úloh jediným nástrojom. Fluke 1537 navyše poskytuje možnosť ukladania meraní pre neskoršiu revíziu alebo prenos do počítača, čo rozširuje jeho využitie.
Automatický výpočet PI a DAR
Testery ponúkajú rozšírené možnosti merania izolačného odporu a umožňujú automatické výpočty Polarizačného indexu (PI) a Pomerného dielektrického absorpčného pomeru (DAR), čo minimalizuje vplyv environmentálnych faktorov na meranie. Vysoká kapacita merania umožňuje vykonávať až 1300 meraní pri napätí 2500 V alebo 6500 meraní pri 250 V na jedno nabitie, čím zvyšuje produktivitu.
Fluke 1537 - Rozšírené funkcie
Fluke 1537 pridáva ďalšie funkcie, ako sú rozšírené merania AC/DC napätia a odporu, jemne nastaviteľné testovacie napätie od 250 V do 2500 V a režim rampového testu, ktorý lineárne zvyšuje aplikované testovacie napätie o 100 V/s, čo pomáha identifikovať potenciálne ťažko zistiteľné poruchy. Vizuálne a zvukové indikátory kontinuity umožňujú overenie kontinuity bez nutnosti pozerať sa na displej, čo zjednodušuje pracovný postup. Nastaviteľné parametre testovania a možnosť sťahovania a správy údajov pomocou dodaného softvéru pre PC zaisťujú, že Fluke 1537 je prispôsobivý a jednoducho ovládateľný nástroj pre každého elektrikára. Navyše, 3-ročná rozšírená záruka poskytuje dodatočný pokoj pri práci s týmto prístrojom.
| Všeobecné špecifikácie | |
| Displej | 73.5 mm x 104 mm |
| Batéria | 8 AA alkalických článkov, IEC LR6 |
| Rozmery (V x Š x D) | 184 mm x 211 mm x 93 mm |
| Hmotnosť | 1.3 kg |
| Teplota | |
| Prevádzková teplota | -10 °C do +50 °C |
| Skladovacia teplota | -20 °C do +60 °C |
| Prevádzková vlhkosť | Nekondenzujúca (<10 °C) ≤80 % RH (10 °C do 30 °C) ≤50 % RH (30 °C do 50 °C) |
| Nadmorská výška | |
| Prevádzková nadmorská výška | 2000 m |
| Skladovacia nadmorská výška | 12000 m |
| Kategória prepätia | CAT IV 600 V |
| Bezpečnosť | |
| Všeobecné | IEC 61010-1, Stupeň znečistenia 2 IEC 61557-1 |
| Meranie | IEC 61010-2-030: CAT IV 600 V IEC 61010-2-034: 2500 V dc |
| Meranie izolačného odporu | IEC 61557-1, IEC 61557-2 |
| Hodnotenie IP | IEC 60529 IP40 |
| Elektromagnetická kompatibilita (EMC) | |
| Medzinárodné | IEC 61326-1: Elektromagnetické prostredie pre prenosné zariadenia IEC 61326-2-2 CISPR 11: Skupina 1, Trieda A |
| Elektrické špecifikácie | |||
| Presnosť merača je špecifikovaná na jeden rok po kalibrácii pri prevádzkových teplotách od 10°C do 30°C. Pre prevádzkové teploty mimo rozsahu (-10°C do +10°C a +30°C do +50°C) pridajte ± 0,25% na °C, okrem 20% pásma, pridajte ± 1% na °C. | |||
| Testovanie izolačného odporu | |||
| Testovacie napätie | Rozsah | Rozlíšenie | Presnosť |
| 250 V | <200 kΩ | Nespecifikované | Nespecifikované |
| 200 kΩ do 500 kΩ | 1 kΩ | 5 % | |
| 0.50 MΩ do 5.00 MΩ | 0.01 MΩ | 5 % | |
| 5.0 MΩ do 50.0 MΩ | 0.1 MΩ | 5 % | |
| 50 MΩ do 500 MΩ | 1 MΩ | 5 % | |
| 0.50 GΩ do 5.00 GΩ | 0.01 GΩ | 5 % | |
| 5.0 GΩ do 50.0 GΩ | 0.1 GΩ | 20 % | |
| >50 GΩ | Nespecifikované | Nespecifikované | |
| 500 V | <200 kΩ | Nespecifikované | Nespecifikované |
| 200 kΩ do 500 kΩ | 1 kΩ | 5 % | |
| 0.50 MΩ do 5.00 MΩ | .01 MΩ | 5 % | |
| 5.0 MΩ do 50.0 MΩ | 0.1 MΩ | 5 % | |
| 50 MΩ do 500 MΩ | 1 MΩ | 5 % | |
| 0.50 GΩ do 5.00 GΩ | 0.01 GΩ | 5 % | |
| 5.0 GΩ do 10.0 GΩ | 0.1 GΩ | 5 % | |
| 10.0 GΩ do 50.0 GΩ | 0.5 GΩ | 20 % | |
| 50 GΩ do 100 GΩ | 5 GΩ | 20 % | |
| >100 GΩ | Nespecifikované | Nespecifikované | |
| 1000 V | <200 kΩ | Nespecifikované | Nespecifikované |
| 200 kΩ do 500 kΩ | 1 kΩ | 5 % | |
| 0.50 MΩ do 5.00 MΩ | .01 MΩ | 5 % | |
| 5.0 MΩ do 50.0 MΩ | 0.1 MΩ | 5 % | |
| 50 MΩ do 500 MΩ | 1 MΩ | 5 % | |
| 0.50 GΩ do 5.00 GΩ | 0.01 GΩ | 5 % | |
| 5.0 GΩ do 20.0 GΩ | 0.1 GΩ | 5 % | |
| 20.0 GΩ do 50.0 GΩ | 0.5 GΩ | 20 % | |
| 50 GΩ do 200 GΩ | 5 GΩ | 20 % | |
| >200 GΩ | Nespecifikované | Nespecifikované | |
| 2500 V | <200 kΩ | Nespecifikované | Nespecifikované |
| 200 kΩ do 500 kΩ | 1 kΩ | 5 % | |
| 0.50 MΩ do 5.00 MΩ | 0.01 MΩ | 5 % | |
| 5.0 MΩ do 50.0 MΩ | 0.1 MΩ | 5 % | |
| 50 MΩ do 500 MΩ | 1 MΩ | 5 % | |
| 0.50 GΩ do 5.00 GΩ | 0.01 GΩ | 5 % | |
| 5.0 GΩ do 50.0 GΩ | 0.1 GΩ | 5 % | |
| 50 GΩ do 500 GΩ | 5 GΩ | 20 % | |
| >500 GΩ | Nespecifikované | Nespecifikované | |
| Rozsah | Presnosť | |
| Meranie únikového prúdu | 1 nA do 2 mA | ±(20 % + 2 nA) |
| Meranie kapacity | 0.01 μF do 2.00 μF | ±(15 % čítania + 0.03 μF) |
| Testovacie napätie pre meranie izolačného odporu | 250 V do 2500 V | ±(3 % + 3 V) |
| Varovanie pre napájané obvody | |
| Rozsah varovania | >30 V |
| Časovač (len pre F1537) | ||
| Rozsah | 0 do 99 min | |
| Rozlíšenie | Nastavenie: 1 min | Upozornenie: 1 s |
| Krátke obvodové prúdy | |
| F1535 | >2 mA |
| F1537 | >5 mA |
| Meranie ACV/DCV/odporu (len pre 1537) | |||
| Funkcia | Rozsah | Rozlíšenie | Presnosť ±(% čítania + dgt) |
| VAC | 0 V do 600.0 V | 0.1 V | ±(2 % +10) （45 Hz do 500 Hz） |
| VDC | 0 V do 600.0 V | 0.1 V | ±(2 % +10) |
| Odpor | 0 Ω do 600.0 Ω | 0.1 Ω | ±(2 % +10) |
| 600 Ω do 6000 Ω | 1 Ω | ||
| 6.00 kΩ do 60.00 kΩ | 0.01 kΩ | ||
Dodatočné parametre
| Kategória: | Meranie elektrických veličín |
|---|---|
| ? Meranie a zobrazenie: | AC napätie, DC napätie, Odpor, Izolačný stav |
| Funkcie: | Stĺpcový graf |
| ? Odolnosť: | IP40 |
| Certifikácia: | IEC 61010-1, Pollution Degree 2 IEC 61557-1, IEC 61010-2-030: CAT IV 600 V, IEC 61010-2-034: 2500 V dc, IEC 61557-1, IEC 61557-2, IEC 60529 IP40 |
| Testovacie napätie: | Od 250 do 2500 V v krokoch po 100 V |
| Sktratový prúd: | Do 5 mA |
| Rozmery: | 184 × 211 × 93 mm |
| Hmotnosť: | 1,3 kg |
| Batérie: | 8× AA, 1,5V, v balení |
