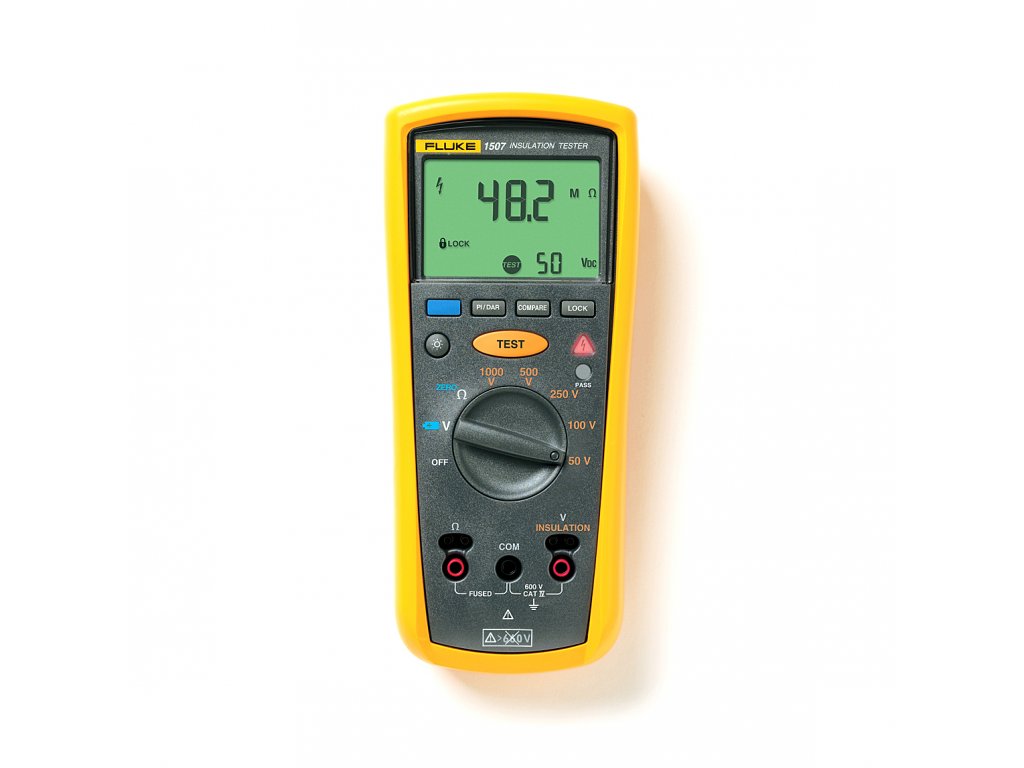

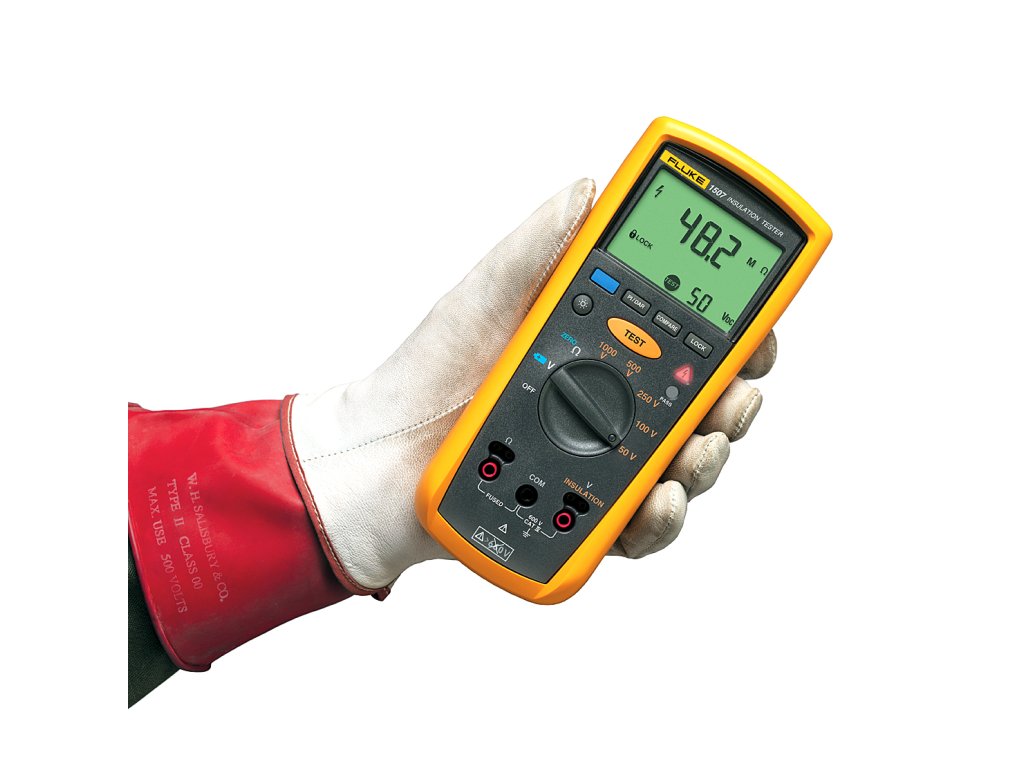

Fluke 1507 - Tester izolačného stavu a prechodového odporu (10GΩ, 200mA)
Fluke 1507 je odolný a kompaktný tester izolačného a prechodového odporu určený pre rezidenčných a komerčných elektrikárov.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
Tento prístroj umožňuje vykonávať izolačné testy v rozsahu od 0,01 MΩ do 10 000 MΩ a ponúka rôzne napätia pre testovanie izolácie: 50, 100, 250, 500 a 1000 V. Zahrnutá je aj funkcia detekcie živého obvodu, ktorá zabraňuje testovaniu izolácie, ak je zistené napätie vyššie ako 30 V. Okrem toho môže merať odpor od 0,01 Ω do 20,00 kΩ, čo umožňuje elektrikárom efektívne diagnostikovať a testovať izolačné vlastnosti elektrických zariadení a inštalácií s presnosťou a bezpečnosťou.
Fluke 1503 a 1507

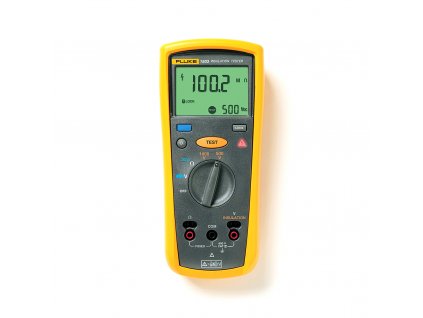

- Fluke 1503 ponúka izolačné testy s dvoma napätiami, 500 V a 1000 V.
- Fluke 1507 ponúka širší rozsah testovacích napätí, vrátane nižších a vyšších napätí (50 V, 100 V, 250 V, 500 V a 1000 V), čo umožňuje použiť tento tester pre viacero aplikácií a štandardov.
- Fluke 1507 ponúka meranie izolačného odporu do 10 GΩ, Fluke 1503 do 2 GΩ.
- Fluke 1507 ponúka automatický výpočet polarizačného indexu, dielektrického absorpčného pomeru a automatického vyhodnotenia pre opakované testy
| Špecifikácia Fluke 1507 | ||
|---|---|---|
| Meranie napätia AC/DC | ||
| Presnosť | Rozsah | 600.0 V |
| Rozlíšenie | 0.1 V | |
| 50 Hz do 400 Hz ±(% z údajov + číslo) | ±(2% + 3) | |
| Vstupná impedancia | 3 MΩ (nominálna), < 100 pF | |
| Pomer spoločného režimu odmietnutia (1 kΩ nevyvážené) | > 60 dB pri DC, 50 alebo 60 Hz | |
| Ochrana proti preťaženiu | 600 V rms alebo DC | |
| Meranie odporu uzemnenia | ||
| Rozsah/Rozlíšenie | 20.00 Ω | 0.01 Ω |
| 200.0 Ω | 0.1 Ω | |
| 2000 Ω | 1.0 Ω | |
| 20.00 kΩ | 0.01 kΩ | |
| Presnosť | ±(1.5% + 3) | |
| Ochrana proti preťaženiu | 2 V rms alebo DC | |
| Napätie otvoreného obvodu | > 4.0 V, < 8 V | |
| Skratový prúd | > 200.0 mA | |
| Špecifikácie merania izolácie | ||
| Rozsah merania | 0.01 MΩ do 10 000 MΩ | |
| Napätie testu | 50, 100, 250, 500 a 1000 V | |
| Presnosť testovacieho napätia | + 20%, - 0% | |
| Skratový prúd | 1 mA nominálny | |
| Automatické vybíjanie | Čas vybíjania < 0.5 sekundy pre C = 1 µF alebo menej | |
| Indikátor živého obvodu | Inhibícia testu ak napätie terminálu > 30 V pred začiatkom testu | |
| Maximálna kapacitná záťaž | Použiteľné s až 1 µF záťažou | |
| Presnosť merania | 50 V | ±(3% + 5) |
| 100 V | ±(3% + 5) | |
| 250 V | ±(1.5% + 5) | |
| 500 V | ±(1.5% + 5) | |
| 1000 V | ±(1.5% + 5) do 2000 MΩ, ±(10% + 3) nad 2000 MΩ | |
| Všeobecné špecifikácie | ||
| Maximálne napätie na akomkoľvek termináli: | 600 V AC rms alebo DC | |
| Teplota skladovania | -40°C do 60°C | |
| Prevádzková teplota | -20°C do 55°C | |
| Teplotný koeficient | 0.05 x (určená presnosť) za °C pre teploty < 18°C alebo > 28°C (< 64°F alebo > 82°F) | |
| Relatívna vlhkosť | 0% do 95% pri 10°C do 30°C (50°F do 86°F) | |
| 0% do 75% pri 30°C do 40°C (86°F do 104°F) | ||
| 0% do 40% pri 40°C do 55°C (104°F do 131°F) | ||
| Vibrácie | Náhodné, 2 g, 5-500 Hz podľa MIL-PRF-28800F, trieda 2 nástroja | |
| Náraz | Pád z 1 metra podľa IEC 61010-1 2. vydanie (test pádu z 1 metra, šesť strán, dubová podlaha) | |
| Elektromagnetická kompatibilita | V RF poli 3 V/M, presnosť = určená presnosť (EN 61326-1:1997) | |
| Bezpečnosť | Zodpovedá ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 Č. 61010-1-04 a IEC/EN 61010-1 2. vydanie pre meraciu kategóriu IV 600 V (CAT IV) | |
| Certifikácie | CSA podľa štandardu CSA/CAN C22.2 č. 61010.1-04; TUV podľa štandardu IEC/EN 61010-1 2. vydanie | |
| Batérie | Štyri batérie AA (NEDA 15A alebo IEC LR6) | |
| Životnosť batérie | Použitie pri testovaní izolácie: | Tester môže vykonať aspoň 1000 testov izolácie s čerstvými alkalickými batériami pri izbovej teplote. Ide o štandardné testy 1000 V do 1 MΩ s pracovným cyklom 5 sekúnd zapnuté a 25 sekúnd vypnuté. |
| Merania odporu: | Tester môže vykonať aspoň 2500 meraní odporu uzemnenia s čerstvými alkalickými batériami pri izbovej teplote. Ide o štandardné testy 1 Ω s pracovným cyklom 5 sekúnd zapnuté a 25 sekúnd vypnuté. | |
| Rozmery (V x Š x D) | 5.0 x 10.0 x 20.3 cm (1.97 x 3.94 x 8.00 in) | |
| Hmotnosť | 550 g | |
| Hodnotenie IP | IP40 | |
| Nadmorská výška | Prevádzka | 2000 m CAT IV 600 V, 3000 m CAT III 600 V |
| Neprevádzkové (skladovanie) | 12,000 m | |
| Ochrana (OL) | 110% rozsahu | |

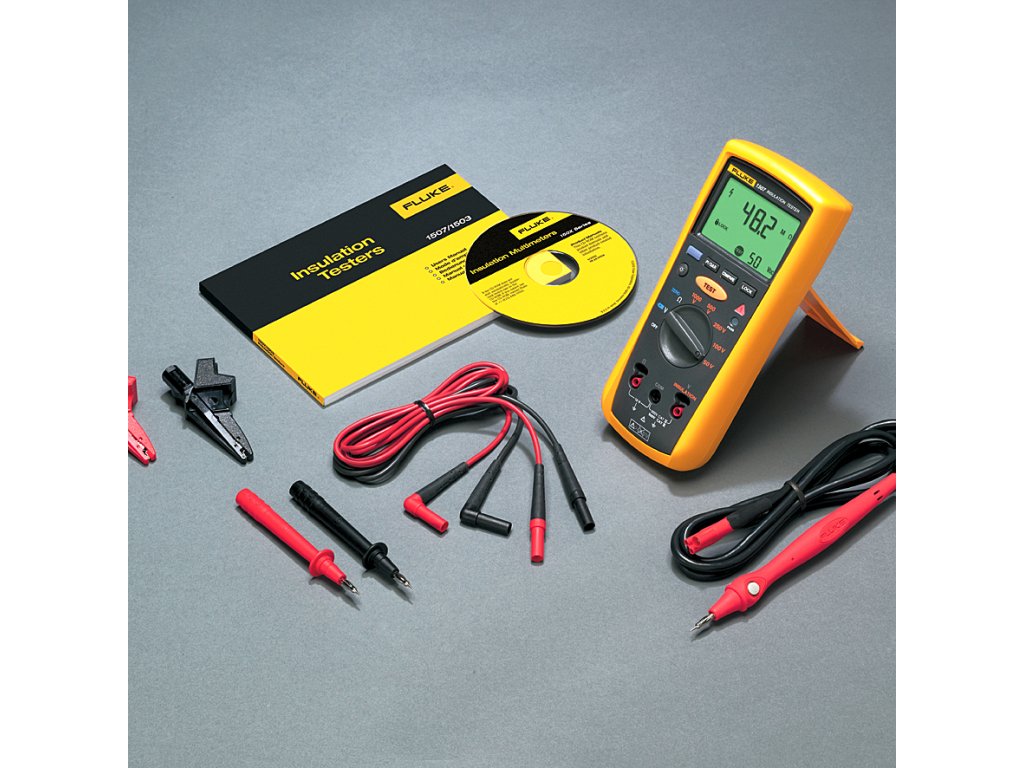

| Zahrnuté príslušenstvo | Testovacie vodiče TL224, testovacie sondy TP74, klipy PN 1958654 (červené) a PN 1958646 (čierne), púzdro a diaľková sonda | |
Dodatočné parametre
| Kategória: | Testery izolačného stavu |
|---|---|
| Záruka: | 1 rok |
| ? Meranie a zobrazenie: | AC napätie, DC napätie, Spojitosť, Odpor, Izolačný stav, Prechodový odpor |
| Životnosť batérie: | ± 1000 testov |
| Rozmery: | 203 × 100 × 50 mm |
| Hmotnosť: | 550 g |
