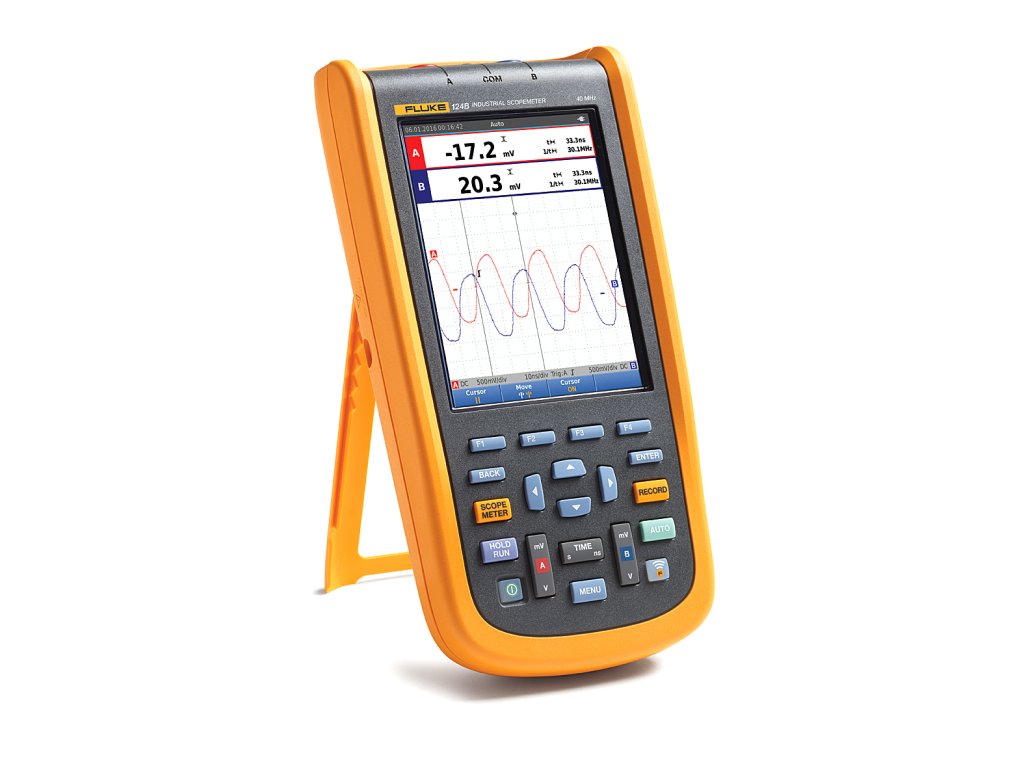

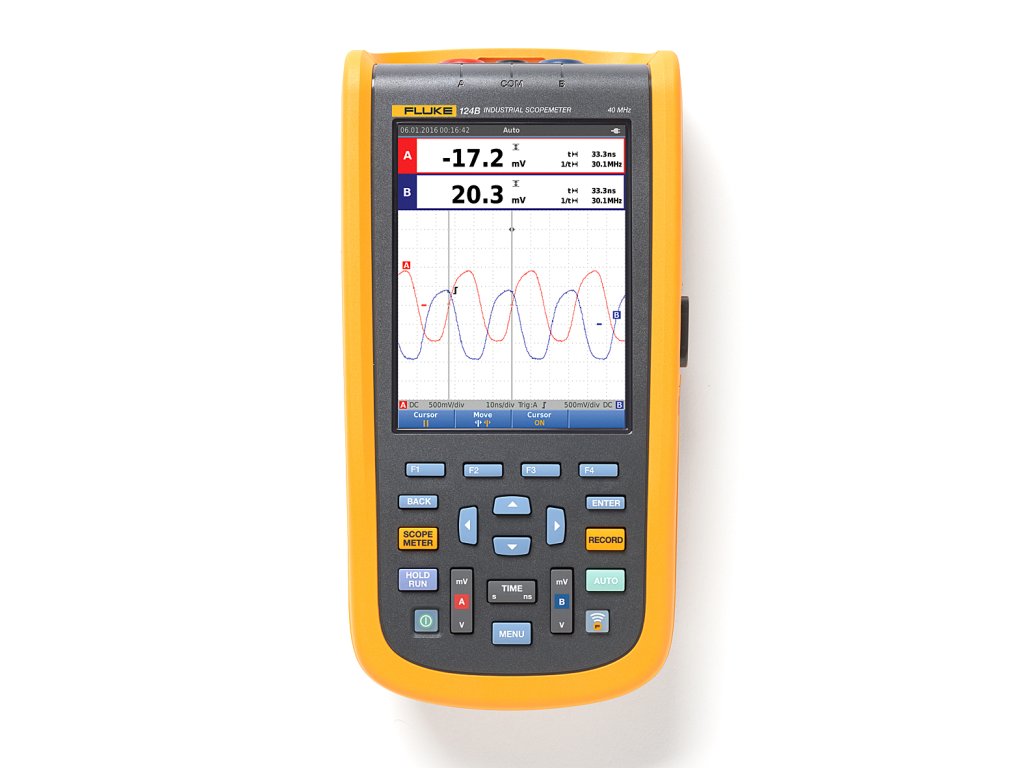

Fluke 124B ScopeMeter® - ručný osciloskop so záznamom (40MHz)
ScopeMeter® Fluke 124B predstavuje výkonný nástroj, ktorý kombinuje funkcionalitu dvojkanálového digitálneho osciloskopu a multimetra v jednom. Osciloskop ponúka technológiu spúšťania Connect-and-View™ pre jednoduchú obsluhu bez potreby manuálneho nastavovania. Zahŕňa technológiu IntellaSet™, ktorá automaticky a inteligentne upravuje číselné údaje na základe meraného signálu, a poskytuje dvojvstupový záznamník priebehov elektrických signálov a meraní pre sledovanie dát po dlhšie časové obdobia.
Doprava zadarmo
pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
Široké možnosti
platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
Tovar skladom
odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
Servis a kalibrácia
teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.
Zjednodušené testovanie, väčší náhľad a rýchlejšie nájdenie porúch.
Kompaktný ScopeMeter® série 120B, je odolný prístroj pre odstraňovanie porúch priemyslených elektrických a elektromechanických zariadení a údržbu. Toto je testovací nástroj s osciloskopom, multimetrom a vysokorýchlostným záznamník v jednom ľahko používateľnom prístroji. ScopeMeter Série 120B tiež obsahuje Fluke Connect® aplikácia do mobilu a FlukeView® pre ScopeMeter software čo umožnenie lepšiu spoluprácu, analázu dát a archivovanie dôležitých informácii o teste.
Séria 120B obsahuje inovatívne funkcie navrhnuté aby pomohli technikom napraviť chyby rýchlejšie a získať potrebné údaje pre udržiavanie systému.
- Digitálny osciloskop s dvoma vstupmi a multimetrom
- 40 MHz šírka pásma osciloskopu
- Dva 5,000-count true-rms digitálne multimetre
- Connect-and-View™ jednoduché používanie bez pomoci rúk
- IntellaSet™ technológia automaticky a inteligentne zobrazí číselnú hodnotu
- Dva výstupy priebehu a záznam meraní pre trendovanie dát počas dlhých periód
- Recorder Event Detect zaznamená náhodné, lahko prehliadnuteľné signály na opakujúcich sa priebehoch do 10 KHz
Kĺúčové merania
Napätie, prúd a výkon s numerickými hodnotami vrátane harmonických, odporu, diódy, prepískavania a kapacity.
Automaticky zaznamená, zobrazí a analyzuje komplexné priebehy
Fluke Connect and View™ automaticky zobrazí priebeh bez toho aby ste museli nastaviť amplitúdu, časovú základňu a trigger, zatiaľ čo Intellaset™ technológia analyzuje signál a automaticky zobrazí dôležité merania, a robí nápravu chýb rýchlejše ako predtým.
FLUKE CONNECT ®
- Tienené testovacie káble pre osciloskop, odpor a prepískavanie
- Odpor, kontinuita, dióda a kapacita
- Napätie, prúd a harmonické
- Uloženie alebo zobrazenie uložených dát a inštalácia nástrojov
- Externé, optický izolované USB rozhranie na prenos, archivovanie a analýzu dát
- Voliteľný WiFi adaptér pripojený k USB portu na bezdrôtový prenos informácii do PC, laptopu alebo Fluke Connect® mobile app*
- FlukeView® ScopeMeter® Software pre Windows®

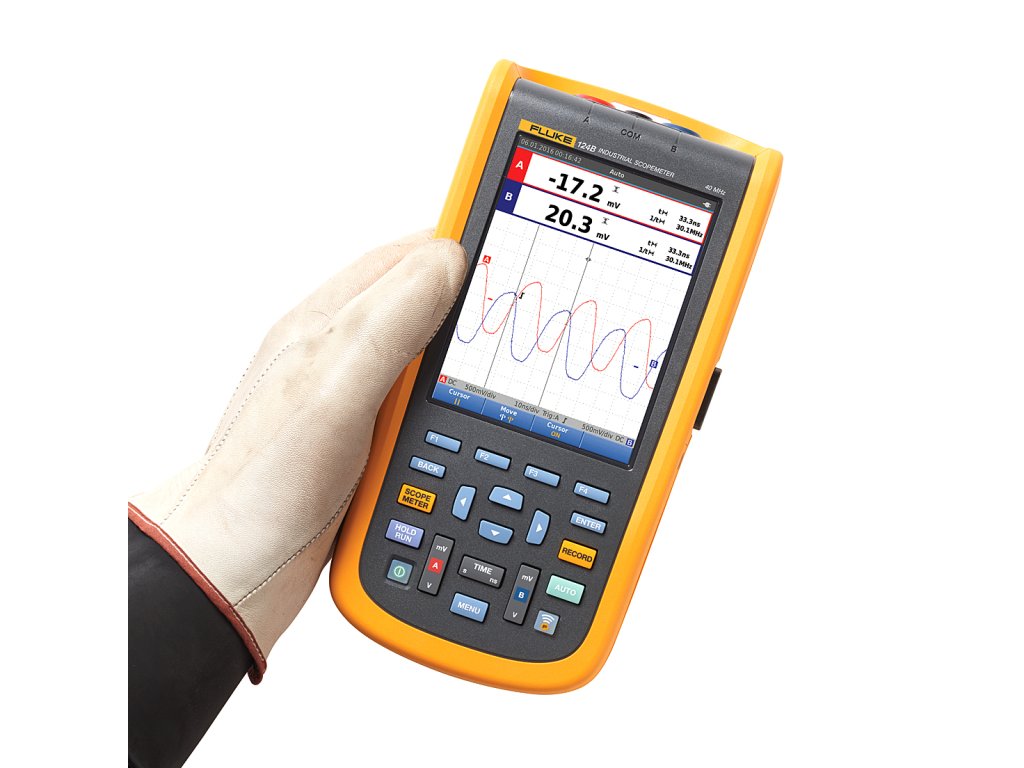

- Prístroj má odolnú konštrukciu, odolá vibráciam o sile 3g, otrasu so silou 30g, a je hodnotený IP51 podľa EN/IEC60529
- Najvyžšie bezpečnostné hodnotenie v odvetví: CAT IV 600 V
- Li-Ion akumulátor, sedem hodín (pri 4 hodinách nabíjania)
| Špecifikácie | ||
| Režim osciloskopu | ||
| Vertikálny | ||
| Frekvenčná odozva - dc väzba | Bez sónd a testovacích káblov (s BB120) | 123B: dc do 20 MHz (-3 dB) 124B a 125B: dc do 40 MHz (-3 dB) |
| STL120-IV 1:1 tienené testovacie káble | DC do 12.5 MHz (-3 dB) / dc do 20 MHz (-6 dB) | |
| VP41 10:1 Sonda | 123B: dc do 20MHz (-3 dB) 124B a 125B: dc do 40 MHz (-3 dB) |
|
| Frekvenčná odozva - ac väzba | bez sónd a testovacích káblov | <10 Hz (-3 dB) |
| s STL120-IV 1:1 tienenými testovacími káblami | <10 Hz (-3 dB) | |
| s VP41 10:1 Sonda | <10 Hz (-3 dB) | |
| Čas nárastu, bez sónd, testovacie káble | 123B <17.5 ns 124B a 125B <8.75 ns |
|
| Impedancia vstupu | bez sónd a testovacích káblov | 1 MΩ//20 pF |
| s BB120 | 1 MΩ//24 pF | |
| s STL120-IV 1:1 tienené testovacie káble | 1 MΩ//230 pF | |
| s VP41 10:1 Sonda | 5 MΩ//15.5 pF | |
| Citlivosť | 5 mV do 200 V/div | |
| Analógový limiter šírky pásma | 10 kHz | |
| Režimy displeja | A, -A, B, -B | |
| Max. vstupné napätie A a B | priame, s testovacími káblami, alebo s VP41 Sondou | 600 Vrms CAT IV, 750 Vrms maximálne napätie |
| s BB120 | 600 Vrms | |
| Max. plávajúce napätie, z akýchkoľvek svoriek do zeme | 600 Vrms CAT IV, 750 Vrms do 400Hz | |
| Horizontal | ||
| Režimy | Normal, Single, Roll | |
| Rozsahy (Normálne) |
Equivalent sampling | 123B: 20 ns do 500 ns/div, |
| 124B a 125B: 10 ns do 500 ns/div | ||
| Vzorkovanie v reálnom čase | 1 μs do 5 s/div | |
| Single (reálny čas) | 1 μs do 5 s/div | |
| Roll (reálny čas) | 1s do 60 s/div | |
| Vzorkovacia frekvencia (pre oba kanály naraz) | Equivalent sampling (opakujúce sa signály) | up do 4 GS/s |
| Vzorkovanie v reálnom čase 1 μs do 60 s/div | 40 MS/s | |
| Trigger | ||
| Aktualizácia obrazovky | Free run, on trigger | |
| Zdroj | A, B | |
| Citlivosť A a B | @ DC do 5 MHz | 0.5 sekcii 5 mV |
| @ 40 MHz | 123B: 4 sekcie | |
| 124B a 125B: 1.5 sekcie | ||
| @ 60 MHz | 123B: N/A | |
| 124B a 125B: 4 sekcie | ||
| Sklon | Pozitívny, negatívny | |
| Pokročilé funkcie | ||
| Režimy displeja |
Bežný | Zachycuje do 25 ns chýb a zobrazuje analog-like persistence waveform. |
| Hladký | Potlačuje šum s priebehov. | |
| Bez rušivých impulzov | Nezachycuje chyby medzi vzorkami | |
| Envelope | Nahráva a zobrazuje minimum a maximum priebehov. | |
| Auto set (Connect-and-View™) | Stále automatické nastavenia amplitudy, časová základňa, trigger levels, trigger gap, and hold-off. Nastavenia zadané užívateľom majú väčšiu prioritu pri nastavení amplitudy, time base, alebo úrovni triggeru. | |
| Dual input meter | ||
| Presnosť všetkých meraní v ± (% merania + počet súčtov) od 18 °C do 28 °C. | ||
| Pridajte 0.1x (špecifikovaná presnosť) pre každé °C pod 18 °C alebo nad 28 °C. Pre merania napätia s 10:1 sondou, add probe uncertainty +1 %. Viac ako jedna perióda krivky musí byť viditeľná na obrazovke. | ||
| Vstup A a vstup B | ||
| DC napätie (VDC) | ||
| Rozsahy | 500 mV, 5 V, 50 V, 500 V, 750 V | |
| Presnosť | ± (0.5 % +5 počtov) | |
| Common mode rejection (CMRR) | >100 dB @ dc, >60 dB @ 50, 60, alebo 400 Hz | |
| Meranie celého rozsahu | 5000 počtov | |
| True-rms napätie (V ac a V ac+dc) | ||
| Rozsahy | 500 mV, 5 V, 50 V, 500 V, 750 V | |
| Presnosť pre 5 % do 100 % rozsahu (DC väzba) | DC do 60 Hz (V ac+dc) | ± (1 % +10 počtov) |
| 1 Hz do 60 Hz (V ac) | ± (1 % +10 počtov) | |
| Presnosť pre 5 % do 100 % rozsahu (AC alebo dc väzba) | 60 Hz do 20 kHz | ± (2.5 % +15 počtov) |
| DC rejection (iba VAC) | >50 dB | |
| Common mode rejection (CMRR) | >100 dB @ dc | |
| >60 dB @ 50, 60, alebo 400 Hz | ||
| Meranie celého rozsahu | 5000 počtov, merania nezávislé od akéhokoľvek signal crest factor. | |
| Peak | ||
| Režimy | Max peak, Min peak, alebo pk-to-pk | |
| Rozsahy | 500 mV, 5 V, 50 V, 500 V, 2200 V | |
| Presnosť | Presnosť Max peak alebo Min peak | 5 % celého rozsahu |
| Presnosť Peak-to-Peak | 10 % celého rozsahu | |
| Meranie celého rozsahu | 500 počtov | |
| Frekvencia (Hz) | ||
| Rozsahy | 123B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz,1 MHz, 10 MHz, a 50 MHz | |
| 124B a 125B: 1 Hz, 10 Hz, 100 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz, 10 MHz, a 70 MHz | ||
| Frekvenčný rozsah | 15 Hz (1 Hz) do 50 MHz pri stálom auto nastavovaní | |
| Presnosť @1 Hz do 1 MHz | ± (0.5 % +2 počty) | |
| Meranie celého rozsahu | 10 000 počtov | |
| RPM | ||
| Max meranie | 50.00 kRPM | |
| Presnosť | ± (0.5 % +2 počty) | |
| Duty cycle (PULSE) | ||
| Rozsah | 2 % do 98 % | |
| Frekvenčný rozsah | 15 Hz (1 Hz) do 30 MHz pri stálom auto nastavovaní | |
| Šírka pulsu (PULSE) | ||
| Frekvenčný rozsah | 15 Hz (1 Hz) do 30 MHz pri stálom auto nastavovaní | |
| Meranie celého rozsahu | 1000 počtov | |
| Ampéry (AMP) | ||
| Prúdové svorky | Rozsahy | same as V dc, V ac, V ac+dc, alebo PEAK |
| Mierky | 0.1 mV/A, 1 mV/A, 10 mV/A, 100 mV/A, 400 mV/A, 1 V/A, 10 mV/mA |
|
| Presnosť | presne ako V dc, V ac, V ac+dc, alebo PEAK (add current clamp uncertainty) |
|
| Teplota (TEMP) s volitelnou sondou teploty |
||
| Rozsah | 200 °C/div (200 °F/div) | |
| Mierka | 1 mV/°C a 1 mV/°F | |
| Presnosť | ako V dc (add temp. probe uncertainty) | |
| Decibel (dB) | ||
| 0 dBV | 1 V | |
| 0 dBm (600 Ω /50 Ω) | 1 mW odkazuje na 600 Ω alebo 50 Ω | |
| dB on | V dc, V ac, alebo Vac+dc | |
| Meranie celého rozsahu | 1000 počtov | |
| Činiteľ výkyvu (CREST) | ||
| Rozsah | 1 do 10 | |
| Meranie celého rozsahu | 90 Počtov | |
| Fáza | ||
| Režimy | A do B, B do A | |
| Rozsah | 0 do 359 stupňov | |
| Rozlíšenie | 1 stupeň | |
| Výkon (125B iba) | ||
| Konfigurácie | 1 phase / 3 phase 3 conductor balanced loads (3 phase: iba základné zložky, iba režim AUTOSET) | |
| Power factor (PF) | Pomer medzi wattmi a VA rozsah - 0.00 do 1.00 | |
| Watt | RMS meranie násobiacich corresponding samples of input A (volts) and input B (amperes) | |
| Meranie celého rozsahu | 999 počtov | |
| VA | Vrms x Arms | |
| Meranie celého rozsahu | 999 počtov | |
| VA reactive (var) | √((VA)2-W2) | |
| Meranie celého rozsahu | 999 počtov | |
| Vpwm | ||
| Princíp | Merania zobrazujú efektívne napätie s využitím priemerných hodnôt všetkých vzoriek základnej frekvencie | |
| Presnosť | ako Vrms pre signály sínusoidy | |
| Vstup A do common | ||
| Ohm (Ω) | ||
| Rozsahy | 123B a 124B | 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ |
| 125B | 50 Ω, 500 Ω , 5 kΩ, 50 kΩ, 500 kΩ, 5 MΩ, 30 MΩ | |
| Presnosť | ± (0.6 % + 5 počtov) 50 Ω ±(2 % + 20 počtov) | |
| Meranie celého rozsahu | 50 Ω do 5 MΩ - 5000 počtov, 30 MΩ - 3000 počtov | |
| Merací prúd | 0.5 mA do 50 nA, znižuje sa so zväčšujúcimi sa rozsahni | |
| Napätie otvoreného obvodu | <4 V | |
| Prepískavanie | ||
| Beep | <(30 Ω ± 5 Ω) in 50 Ω rozsah | |
| Merací prúd | 0.5 mA | |
| Detection of shorts of | ≥1 ms | |
| Dióda | ||
| Merané napätie | @0.5 mA | >2.8 V |
| @otvorený obvod | <4 V | |
| Merací prúd | 0.5 mA | |
| Polarita | + on input A, - on COM | |
| Kapacita (CAP) | ||
| Rozsahy | 50 nF, 500 nF, 5 μF, 50 μF, 500 μF | |
| Meranie celého rozsahu | 5000 počtov | |
| Merací prúd | 500 nA do 0.5 mA, sa zväčšuje so zväčšujúcim sa rozsahom | |
| Pokročilé funkcie prístroja | ||
| Zero Set | Nastavte skutočnú hodnotu ako referenciu | |
| AutoHold (na A) | Zachytí a zmrazí stabilné výsledné hodnoty merania. Pípne ak stabilný. AutoHold funguje na merania hlavného prístroja, s thresholdami 1 Vpp pre AC signály a 100 mV pre DC signály. | |
| Pevná desatinná čiarka | Aktivované s využitím attenuation keys. | |
| Kurzory (124B a 125B) | ||
| Zdroje | A, B | |
| Jediná vertikálna číara | Priemer, min a max načítanie s pamäte | |
| Priemer, min, max a čas od začiatku načítania (v režime ROLL; instrument in HOLD) | ||
| Min, max a čas od začiatku načítania (v RECORDER režime; instrument in HOLD) | ||
| harmonické hodnoty v POWER QUALITY režime. | ||
| Duálne verikálne čiary | Peak-peak, time distance and reciprocal time distance readout | |
| Average, min, max and time distance readout (in ROLL mode; instrument in HOLD) | ||
| Duálne horizontálne čiary | High, low a peak-peak readout | |
| Čas márastu a pádu | Doba priechodu, 0 %-level a 100 %-level readout (manuálny alebo auto leveling; auto leveling možné iba v režime jediného kanálu) | |
| Presnosť | Ako presnosť osciloskopu | |
| Záznamník | ||
| Záznamník zaznamenáva hodnoty namerané prístrojom v režime Meter Recorder alebo nepretržite zberá vzorky priebehov v režime Scope Recorder. Informácie sú uložené v internej pamäti alebo na SD karte (s 125B alebo 124B). | ||
| Výsledky sú zobrazené ako graf ktorý vykresľuje minimálne a maximálne hodnoty. Merania prístroja po dlhšom čase alebo ako priebeh ktorý zobrazuje všetky zaznamenané vzorky. | ||
| Namerané hodnoty | ||
| Meracia rýchlosť | Maximum 2 merania | |
| Veľkosť záznamu (min, max, priemer) | 2 M merania pre 1 kanál | |
| Zaznamenaný Time Span | 2 týždne | |
| Maximálny počet udalostí | 1024 | |
| Záznam priebehov | ||
| Max vzorkovacia frekvencia | 400 K sample/s | |
| Veľkosť pamäte | 400 M vzoriek Recorded Time | |
| Veľkosť pamäte | 15 minút na 500 μs/div | 11 hodín na 20 ms/div |
| SD karta | 1.5 G vzoriek | |
| SD karta | 11 hodín na 500 μs/div | 14 dní na 20 ms/div |
| Maximálny počet udalostí | 64 | |
| Power Quality (125B only) | ||
| Merania | Watt, VA, var, PF, DPF, Hz | |
| Watt, VA, var rozsahy (auto) | 250 W do 250 MW, 625 MW, 1.56 GW | |
| keď vybrané: celkovo (%r) | ± (2 % + 6 počtov) | |
| keď vybrané: základ (%f) | ± (4 % + 4 počtov) | |
| DPF | 0.00 do 1.00 | |
| PF | 0.00 do 1.00, ± 0.04 | |
| Frekvenčný rozsah | 10.0 Hz do 15.0 kHz | 40.0 Hz do 70.0 Hz |
| Počet harmonických | DC do 51 | |
| Merania / kurzory (základ 40 Hz do 70 Hz) |
V rms / A rms /Watt | |
| Zahŕňa frekvenciu základu, phase Angle a K-factor (v Amp a Watt) | ||
| Bus health tester (iba Fluke 125B) | ||
| Typ | Podtyp | Protokol |
| AS-i | NEN-EN50295 | |
| CAN | ISO-11898 | |
| Interbus S | RS-422 | |
| Modbus | RS-232 | RS-232/EIA-232 |
| RS-485 | RS-485/EIA-485 | |
| Foundation Fieldbus | H1 | 61158 typ 1, 31.25 kBit |
| DP | EIA-485 | |
| PA | 61158 typ 1 | |
| RS-232 | EIA-232 | |
| RS-485 | EIA-485 | |
| Rôzne | ||
| Displej | Typ | 5.7-palcový color active matrix TFT |
| Rozlíšenie | 640 x 480 pixelov | |
| Displej priebehov | Vertikálny | 10 div, 40 pixelov |
| Horizontálny | 12 div, 40 pixelov | |
| Energia | Napájanie | cez Power Adapter BC430 |
| Vstupné napätie | 10 V DC do 21 V DC | |
| Spotreba energie | 5 W typicky | |
| Vstupný konektor | 5 mm konektor | |
| Batérie | Akumulátor BP290 | |
| Batérie | Akumulátor Li-Ion 10.8 V | |
| Pracovný čas | 7 hodín s 50 % podsvietením | |
| Čas nabíjania | 4 hodiny s vypnutým testovacím nástrojom, 7 hodín so zapnutým testovacím nástrojom |
|
| Okolitá teplota | 0 do 40 °C počas nabíjania | |
| Pamäť | Pamäť može uložiť až 20 množín dát (priebehy na obrazovke a nastavenia) |
Možno vložiť Micro SD kartu, možno aj zakúpiť kartu samostatne (max veľkosť 32 GB) |
| Mechanical | Rozmery | 259 mm x 132 mm x 55 mm |
| Hmotnosť | 1.4 kg vrátane batérie | |
| Rozhranie |
Optická izolácia | Prenos kópije obrazovky (bitmapy), nastavenia a dáta |
| USB do PC/laptopu | OC4USB opticky izolovaný USB adaptér/kábel, (voliteľné), s využitím FlukeView® software pre Windows®. | |
| Voliteľný WiFi adaptér | Rýchl prenos kópie obrazovky (bitmapy), nastavenia a dáta do PC/laptopu, tabletu, smart telefónu, etc. Je poskytnutý USB port pre pripojenie WiFi dongle. Nepoužívajte USB port s káblom kvôli bezpečnosti. |
|
| Prostredie | ||
| Prostredie | MIL-PRF-28800F, Trieda 2 | |
| Teplota | Batéria | 0 do 40 °C |
| Práca | 0 do 50 °C | |
| Skladovacia | -20 do 60 °C | |
| Vlhkosť (pracovná) | @ 0 do 10 °C | nekondenzujúca |
| @ 10 do 30 °C | 95 % | |
| @ 30 do 40 °C | 75 % | |
| @ 40 do 50 °C | 45 % | |
| Skladovanie | @ -20 do 60 °C | nekondenzujúca |
| Nadmosrká výška | Pracovná: 3 km | CAT III 600 V |
| Pracovná: at 2 km | CAT IV 600 V | |
| Skladovacia | 12 km | |
| EMC elektromagnetická kompatibilita | Medzinárodná | IEC 61326-1: Industrial, CISPR 11: Skupina 1, Trieda A |
| Bezdrôtové rádio s adaptérom | Frekvenčný rozsah | 2412 MHz do 2462 MHz |
| Výkon | <100 mW | |
| Ochrana | IP51, ref: EN/IEC60529 | |
| Bezpečnosť | Všeobecná | IEC 61010-1: Stupeň znečistenia 2 |
| Meranie | IEC 61010-2-033: CAT IV 600 V/CAT III 750 V | |
| Max. vstupné napätie vstup A a B |
Priamo na vstupe s káblami | 600 Vrms CAT IV pre odľahčenie |
| S banánikmi do BNC Adaptéra BB120 | 600 Vrms pre odľahčenie | |
| Max. plávajúce napätie s akýchkoľvek svoriek do zeme | 600 Vrms CAT IV, 750 Vrms do 400 Hz | |
Dodatočné parametre
| Kategória: | Séria Fluke 120B ScopeMeter® |
|---|---|
| Počet kanálov: | 2 |
| Funkcie: | Min/Max, Data hold |
Buďte prvý, kto napíše príspevok k tejto položke.
Pridať komentár
