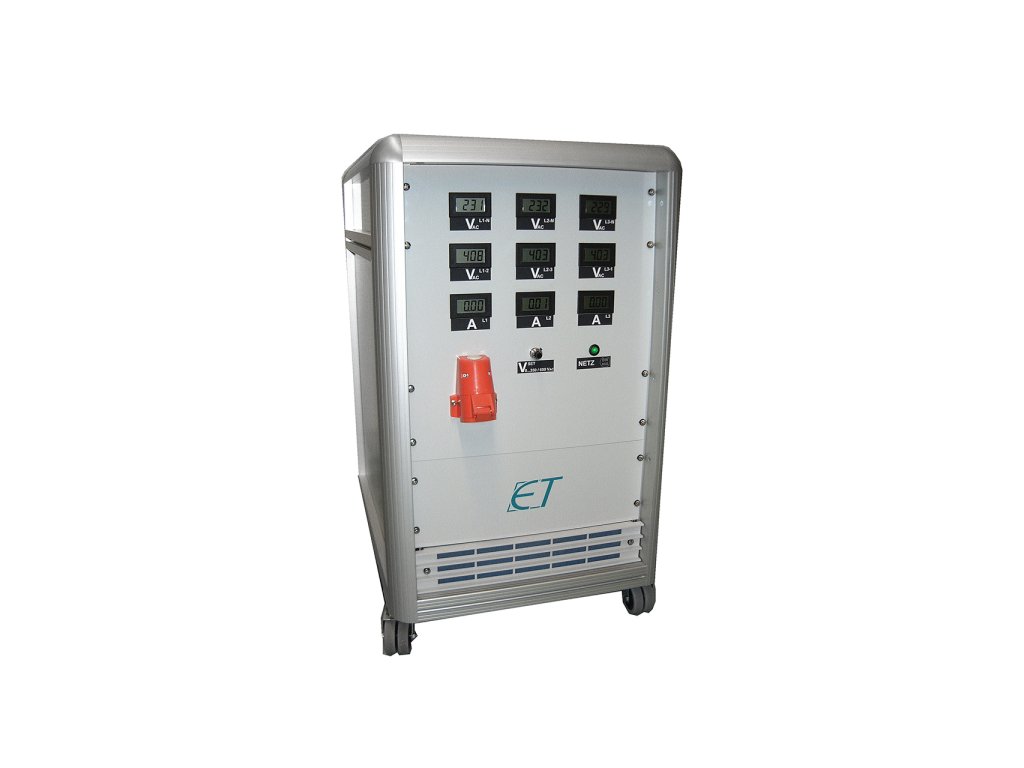

    ET Instrumente EAQ-MT - motorom riadený AC zdroj

    Značka: ET Instrumente

    Séria motorom ovládaných AC zdrojov EAQ-MT bola vyvinutá pre simuláciu a analýzu jedno až troj-fázových systémov, hlavne pri visokých výkonoch. Výstupné napätie je nekonečne variabilné v rozsahu medzi 1 až 100% počiatočného napätia a stabilizované s maximálnou odchýlkou menšou ako 1%. Nastavenie zdroja sa vykonavá zapomoci potenciometra alebo voliteľnej komunikácie - RS232, Ethernet alebo analógovým vstupom. Pri trojfázových konfiguráciach sa výstup nastavuje podľa fázy L1. Pri tejto konštrukcii zdroja sa používa izolovaný, prstencový transformátor ktorý je ovládaný zapomoci DC motora.

    Dostupnosť Opýtajte sa
    Možnosti doručenia
    Kód: 4322
    €120 €100 bez DPH
    ET Instrumente EAQ-MT - motorom riadený AC zdroj
    Značka: ET Instrumente
    ET Instrumente EAQ-MT - motorom ovládaný AC zdroj
    Cena na požiadanie
    Doprava zadarmo pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Doprava zadarmo
    pre každý nákup nad 80€ s DPH vytvorený cez náš eshop s doručením na Slovensko.
    Široké možnosti platby na dobierku, kartou online alebo bankovým prevodom.
    Široké možnosti
    platby a doručenia pre vaše pohodlie. Prijímame platobné karty, Google Pay alebo Apple Pay.
    Tovar skladom odosielame v deň objednávky (do 13:00)
    Tovar skladom
    odosielame v deň objednávky kuriérom SPS alebo službou Packeta (objednávky do 13:00).
    Záručný, pozáručný servis teplomerov, multimetrov a iného metrologického vybavenia.
    Servis a kalibrácia
    teplomerov, multimetrov a iného metrologického vybavenia vrátane záručného a pozáručného servisu.

    Analógové zobrazenie výstupu

    Zdroje série EAQ-MT sú štandardne osadené ručičkovými budíkmi so zobrazením aktuálneho výstupu - výkonu zdroja. V prípade potreby môžu byť zdroje osadené digitálnymi displejmi.

    Nastavenie výstupu

    Výrobca pri výrobe používa iba tie najkvalitnejšie komponenty, nešetrilo sa ani na 10-otáčkovom potenciometri ktorý služi na nastavenie výstupu.

    Ochrana na vstupe a výstupe

    Zdroje sú osadené poistkami na vstupe aj výstupe. V prípade potreby sa môže na výstupe osadiť pevným alebo nastaviteľným prúdovým chráničom.

    Analógová komunikácia

    Voliteľné rozšírenie o analógové rozhranie dáva používateľovi možnosť programovania a čítania údajov zo zdroja zapomoci 0-5 VDC. Zmena a kontrola režimov je vykonávaná zapomoci TTL signálu (Transisotr-Transistor Logic).

    Model Výkon Max Napätie Prúd Fázy Rozmer
    EAQ-MT-2708 2160 VA 3...270 VRMS 8,0 A 1 19”, 6U, 540mm
    EAQ-MT-27016 4320 VA 3...270 VRMS 16,0 A 1 19”, 9U, 540mm
    EAQ-MT-27020 5400 VA 3...270 VRMS 20,0 A 1 19”, 9U, 540mm
    EAQ-MT-27025 6750 VA 3...270 VRMS 25,0 A 1 19”, 12U, 540mm
    EAQ-MT-27030 8100 VA 3...270 VRMS 30,0 A 1 19”, 12U, 540mm
    EAQ-MT-27035 9450 VA 3...270 VRMS 35,0 A 1 19”, 15U, 600mm
    EAQ-MT-27040 10800 VA 3...270 VRMS 40,0 A 1 19”, 15U, 600mm
    EAQ-MT-27050 13500 VA 3...270 VRMS 50,0 A 1 19”, 18U, 600mm
    EAQ-MT-27065 17550 VA 3...270 VRMS 65,0 A 1 19”, 18U, 600mm
    Trojfázové systémy. Špecifikácia platná pre každú fázu.
    EAQ-MT-3P-2702 540 VA 3...270 VRMS 2,0 A 3 19”, 12U, 540mm
    EAQ-MT-3P-2705 1350 VA 3...270 VRMS 5,0 A 3 19”, 12U, 540mm
    EAQ-MT-3P-2708 2160 VA 3...270 VRMS 8,0 A 3 19”, 12U, 540mm
    EAQ-MT-3P-27016 4320 VA 3...270 VRMS 16,0 A 3 19”, 15U, 600mm
    EAQ-MT-3P-27020 5400 VA 3...270 VRMS 20,0 A 3 19”, 15U, 600mm
    EAQ-MT-3P-27025 6750 VA 3...270 VRMS 25,0 A 3 19”, 18U, 600mm
    EAQ-MT-3P-27035 9450 VA 3...270 VRMS 35,0 A 3 19”, 18U, 600mm
    EAQ-MT-3P-27050 13500 VA 3...270 VRMS 50,0 A 3 19”, 24U, 600mm
    EAQ-MT-3P-27065 17550 VA 3...270 VRMS 65,0 A 3 19”, 24U, 600mm
    Rozšírenia pre jeden a trojfázové systémy - zdroje.
    -ENC Bez používateľského rozhrania na prednom paneli (iba s rozšíreniami -A, -RS232, -IEEE488)
    -V300 Zvýšený napäťový rozsah 3....300 V AC
    -V350 Zvýšený napäťový rozsah 3....350 V AC
    -V400 Zvýšený napäťový rozsah 3....400 V AC
    -V500 Zvýšený napäťový rozsah 3....500 V AC
    -ETH Ethernet interface, programovanie a meranie
    -RS232 RS232 Interface, programovanie a meranie
    -OG Verzia bez galvanickej izolácie
    -FR Rack s kolieskami
    -A Analógové rozhranie (0...5 VDC, TTL), programovanie a meranie
    -SA Prúdový chránič namiesto poistiek na výstupe
    -ESA Nastaviteľná nadprúdová ochrana (10 - 110% z počiatočného prúdu)
    -OVP Nastaviteľná prepäťová ochrana (10 - 110% z U-MAX)
    -OVPM Nastaviteľná prepäťová ochrana (10% - 110% z U-MAX), iba manuálne
    -IND Digitálne zobrazenie napätia a prúdu
    -PP Digitálne zobrazenie Phase-To-Phase napätia (iba s -IND)
    -AREL ON- a OFF- spínaný výstup zapomoci relé
    -AF Prídavný výstup na prednom paneli, Schuko alebo Cekon

    USB, Ethernet, RS232

    Voliteľne, zdroje môžu byť osadené USB, Ethernet alebo RS232 rozhraniami, zapomoci ktorých môžete programovať, merať alebo nastavovať zdroj (12 bit).

    Výstupy

    Všetky výstupy zo zdroja - terminály sa nachádzajú na zadnej strane. Modely s rozšírením -AF sú osadené jedným výstupom na prednom paneli, Schuko alebo Cekon zásuvkou.

    Model EAQ-MT-2708 EAQ-MT-27016 EAQ-MT-27020 EAQ-MT-27025 EAQ-MT-27030 EAQ-MT-27035 EAQ-MT-27040 EAQ-MT-27050 EAQ-MT-27065 EAQ-MT-3P-2702
    Výkon 2160 VA 4320 VA 5400 VA 6750 VA 8100 VA 9450 VA 10800 VA 13500 VA 17550 VA 540 VA
    AC výstup 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC 3 - 270 VAC
    Maximálny efektívny prúd 8 A 16 A 20 A 25 A 30 A 35 A 40 A 50 A 65 A 2 A
    Závislosť od napájacieho napätia 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 %
    Odozva na zmenu záťaže 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 % 1 %
    Presnosť nastavenia
    AC napätie 1,0 % 1,0 % 1,0 % 1,0 % 1,0 % 1,0 % 1,0 % 1,0 % 1,0 % 1,0 %
    Vypnutie pri prúde (Rozšírenie) 5,0 % 5,0 % 5,0 % 5,0 % 5,0 % 5,0 % 5,0 % 5,0 % 5,0 % 5,0 %
    Meranie
    Efektívne napätie 0,15 % 0,15 % 0,15 % 0,15 % 0,15 % 0,15 % 0,15 % 0,15 % 0,15 % 0,15 %
    Efektívny prúd 0,2 % 0,2 % 0,2 % 0,2 % 0,2 % 0,2 % 0,2 % 0,2 % 0,2 % 0,2 %
    Efektívny výkon (Rozšírenie) 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 % 0,5 %
    Napájanie
    Napájanie pri -10%/+15% 230 VAC 230 VAC 2x400 VAC 2x400 VAC 2x400 VAC 2x400 VAC 2x400 VAC 2x400 VAC 2x400 VAC 230 VAC
    Napájanie pri ±10% (Rozšírenie -Z) 115 VAC 115 VAC 2x200 VAC 2x200 VAC 2x200 VAC 2x200 VAC 2x200 VAC 2x200 VAC 2x200 VAC 115 VAC
    Frekvencia 47-400 Hz 47-400 Hz 47-400 Hz 47-200 Hz 47-400 Hz 47-400 Hz 47-400 Hz 47-400 Hz 47-200 Hz 47-400 Hz
    Izolačné napätie 2000 Veff 2000 Veff 2000 Veff 2000 Veff 2000 Veff 2000 Veff 2000 Veff 2000 Veff 2000 Veff 2000 Veff
