Delta Elektronika - INT MOD ANA

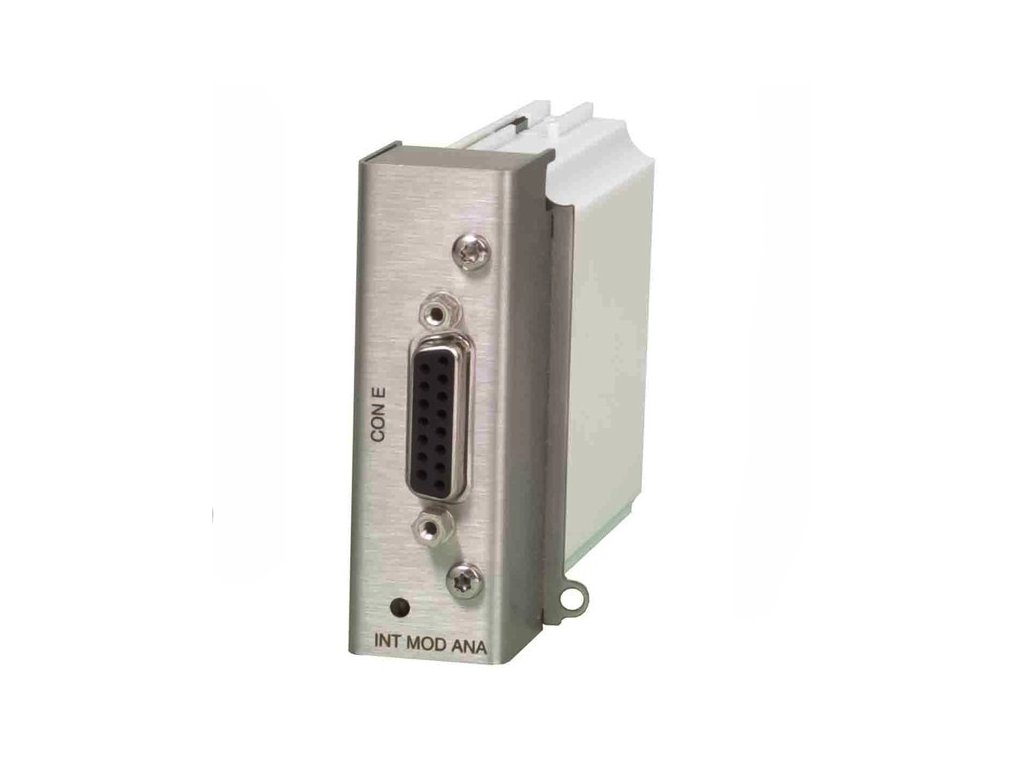

Karta analógového rozhrania pre zdroje série SM3300 a SM15k. Vkladá sa do slotu 2, 3 alebo 4.

• veľmi presné riadenie, malý drift
• 16 bit AD a DA prevod
• kompatibilné s 15 pin rozhraniami analogových zdrojov - CON E
• izolované od výstupného napätia,  1000 V DC
• plávajúce voči potenciálu zeme
• kalibrované vo výrobe

Vlastnosti

• riadenie napätia a prúdu - analógový vstup × 2
• sledovanie výstupného napätia a prúdu - analógový výstup × 2
• sledovanie stavových signálov zdroja
• vzdialené vypnutie RSD pomocou 5 V signálu

Špecifikácia:

• riadiace napätie 0..5 V alebo 0..10 V - voliteľné cez Ethernet
• presnosť : 0.2%
• izolovaná od obvodov zdroja: 1000 V DC
• pracovná teplota: -20 až +50 °C

Signály na konektore:

• meranie U a I (0..5 alebo 0..10 V)
• nastavovanie U a I (0..5 alebo 0..10 V)
• výstup +5.114 V - napäťová referencia pre riadenie U a I potenciometrami
• analógová zem
• vstup RSD - Remote Shutdown (4..12V)
• výstup PSOL - Power Sink OverLoad
• výstup CC Status - režim Constant Current
• výstup ACF - AC Fail, vstupné napätie siete je príliš nízke alebo vysoké
• výstup DCF - DC Fail, výstupné napätie je 5% mimo nastavenej hodnoty
• výstup OT - Over Temperature
• výstup LIM - výstupný prúd alebo napätie je dosiahlo nastavený limit
• výstup +12 V - pomocné napätie, max 0.2 A
• digitálna zem

Výber rozsahu riadiaceho napátia 5 V alebo 10 V sa vykonáva príkazom cez Ethernet pre vstup aj výstup naraz:
Syntax: SYSTem:INTerface:IANalog ,RANGE,
State = 0, LO (rozsah 0..5 V) alebo 1, HI (rozsah 0..10 V)

Kontrola zvoleného rozsahu:
Syntax: >SYSTem:INTerface:IANalog ,RANGE?

.
